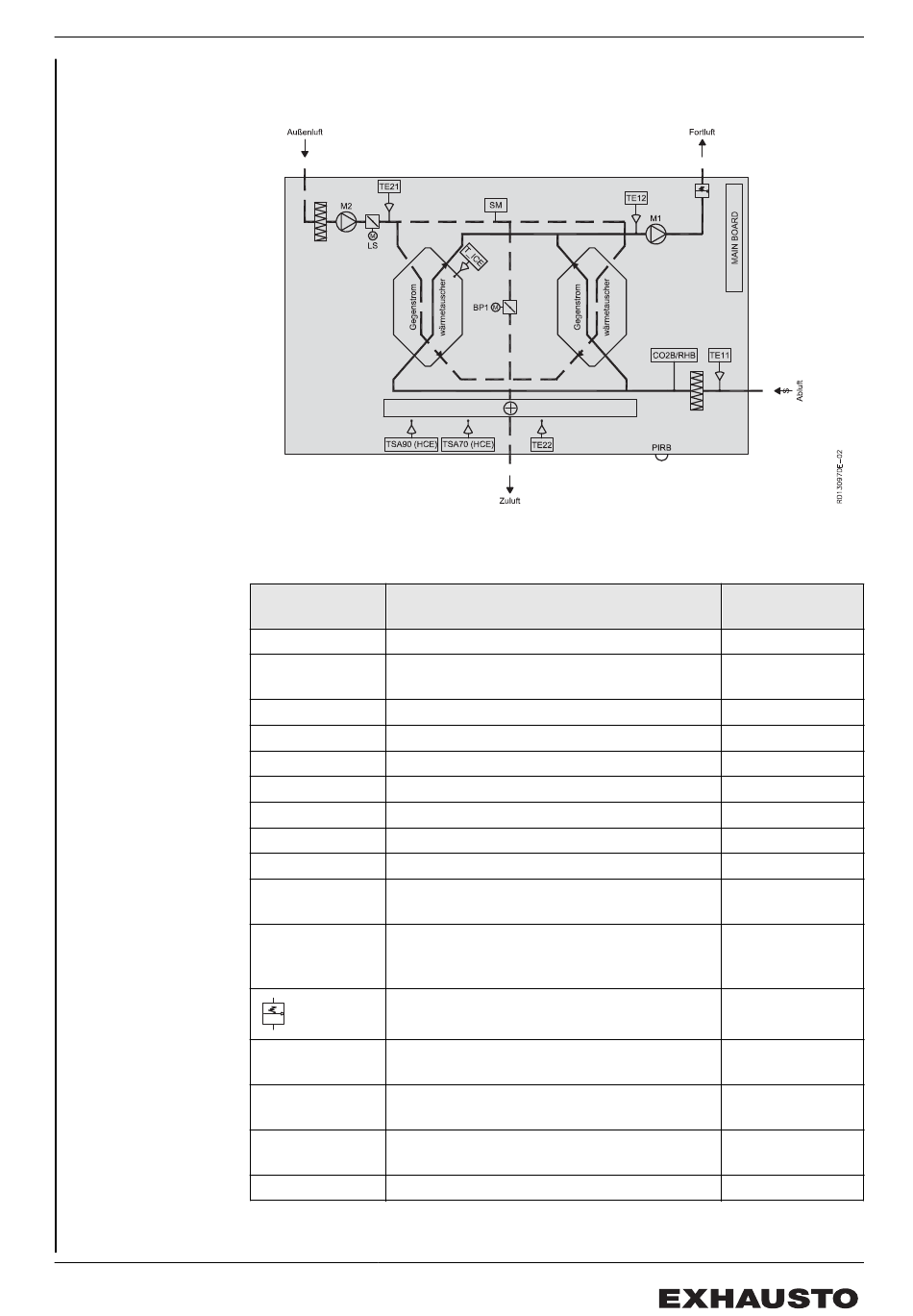

Mit integriertem
Elektroheizregister,
HCE (von oben)
Bauteil Funktion
HE30802E Elektroheizregister
HW308SE/ Wasserheizregister
HW308LE
M1 Abluft-/Fortluftmotor
M2 Außenluft-/Zuluftmotor
BP1 Bypassmotor
TE11 Temperaturfühler, Abluft
TE12 Temperaturfühler, Fortluft
TE21 Temperaturfühler, Außenluft
TE22 Temperaturfühler, Zuluft
T Temperaturfühler für Eiserfassung im Wär-
ice montieren.
metauscher
LSR Absperrklappe mit Rückstellfeder, Außenluft
Automatische Überdruckklappe für horizon-
talen Auswurf
LS (A) Absperrklappe Auswurf bei senkrechtem
Auswurf
TSA70 Überhitzung, Elektroheizregister (automati-
sches Reset)
TSA90 Thermosicherung, Elektroheizregister (ma-
nuelles Reset über HMI/Webserver)
PIRB Bewegungsmelder, eingebaut
7/24
Produktinformation
Standard/Zube-
hör
Zubehör
Zubehör
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Standard
Zubehör
(Standard bei
HCW)
Standard
Zubehör
Zubehör
Zubehör
Zubehör
