Hinweis

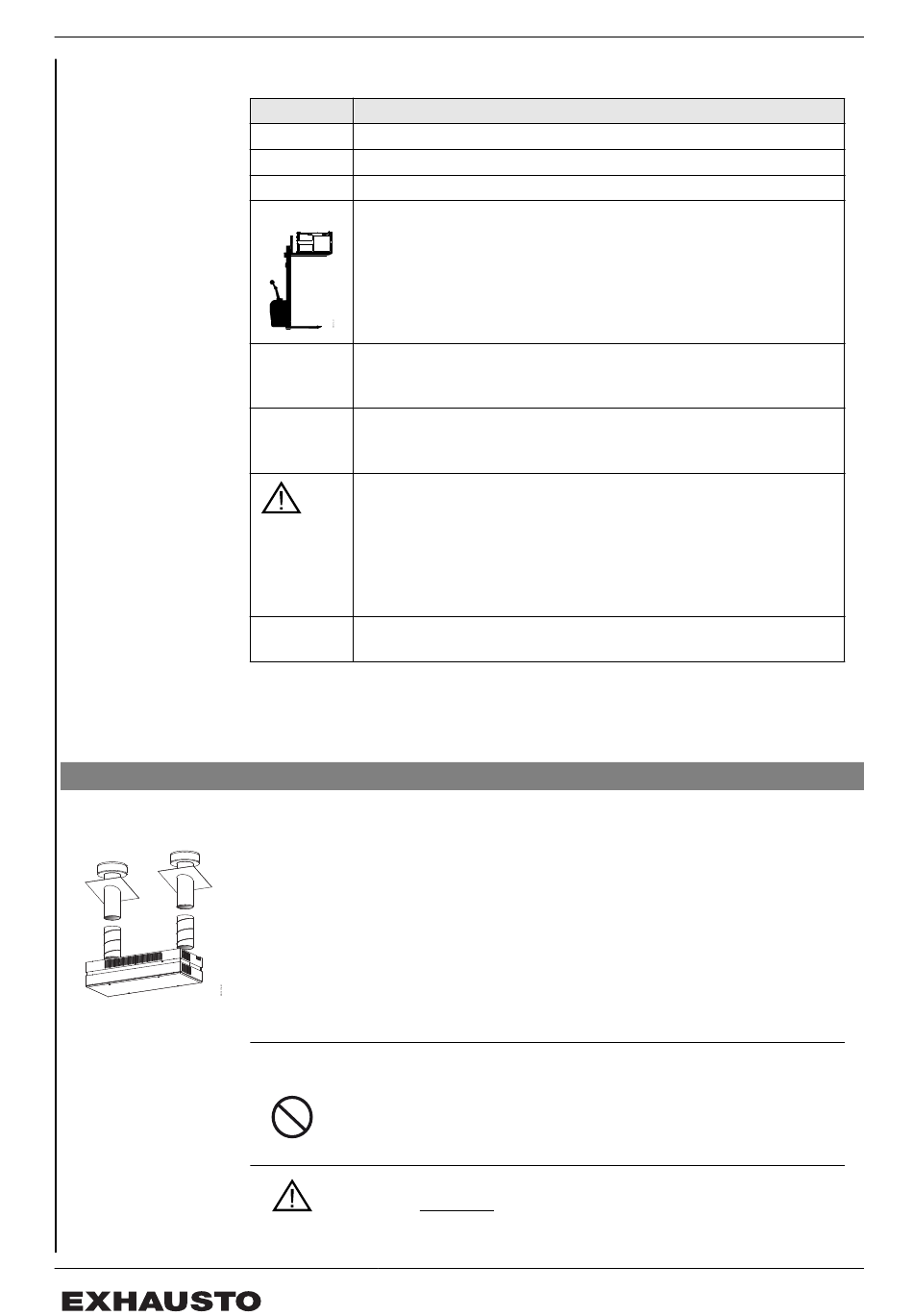

2.3 Deckenmontage

2.3.1 Anforderungen an die Decke

2.3.2 Anweisungen und Warnhinweise

Dimensionierung
Aufhängung
Schritt 1-11 Vorgehen
4 Die Kanaldurchführungen in der Mauer montieren und isolieren.
5 Die Kanalroste an der Außenseite montieren.
6 Die Wandbeschläge an der Wand montieren.
7 Das VEX-Gerät mit einer entsprechenden Hubeinrichtung (z.B.
einem Elektrostapler) in Position anheben; dabei die Tür gegen
Kratzer schützen, z.B. mit einem Stück Pappe zwischen Tür und
Hubeinrichtung. Siehe das Gewicht des Geräts im Abschnitt mit
den technischen Daten.
8 Kontrollieren, dass das VEX-Gerät in Lot ist, und dann alle Bol-
zen im Wandbeschlag anziehen. Das VEX-Gerät auch an den
vorderen Deckenbeschlägen montieren.
9 Den Kondensatabfluss anschließen, wenn eine Kondensatpumpe
in der Kondensatwanne montiert ist. Siehe bitte den Abschnitt
"Anschließen von Kondensatableitung".
Die Dekorplatten montieren:
● Die Dekorplatte oben an den schwarzen Beschlägen einklin-
ken
10
● Die Platte durch leichtes Drücken in Position bringen
● Die Schrauben von unten an der Dekorplatte in den Be-
schlag schrauben. - Dies ist aus Sicherheitsgründen wich-
tig!
11 Den Stecker an die Steckdose anschließen, siehe bitte den Ab-
schnitt über El-Installation.
Die Abmessungen der Schablone passen, wenn sie ganz eng an der Decke an-
liegt.
Beim Aufhängen des Geräts muss eine Reihe Anforderungen an die Decke erfüllt
sein. Sie muss
● eben,
● schwingungsresistent
● waagerecht
● und so konstruiert sein, dass sie in der Lage ist, das Gewicht des Geräts zu
tragen
Die Befestigung des Geräts an der Decke ist nach dem Gewicht
des Geräts zu bemessen. Die Befestigung ist nach den Vorgaben
des Projektverantwortlichen auszuführen.
Das Gerät ist mit der Tür in Richtung Fußboden aufzuhängen.
Das Gerät darf nicht auf andere Weise angeordnet werden.
