Seite 1

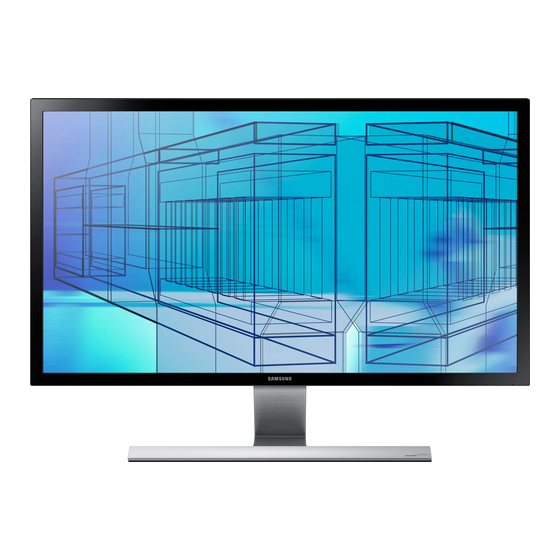

Benutzerhandbuch U28D590D Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. BN46-00410A-01...
Seite 2
Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS In diesem Handbuch verwendete Symbole Reinigung Absichern des Einbaubereichs Vorsichtsmaßnahmen bei der Lagerung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb Richtige Haltung für die Verwendung des Geräts VORBEREITUNG Überprüfen des Inhalts Überprüfen des Lieferumfangs Bauteile Systemsteuerung Direkte Tastenhilfe...
Seite 3
Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe Spielemodus Den Spielemodus konfigurieren SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright SAMSUNG MAGIC Angle Konfigurieren von SAMSUNG MAGIC Angle Farbe Konfigurieren von Farbe HDMI-Schwarzwert Konfigurieren der Einstellungen für den HDMI- Schwarzwert...
Inhaltsverzeichnis H-Position und V-Position Konfigurieren von H-Position und V-Position PIP/PBP Konfigurieren von PIP/PBP-Modus Konfigurieren der Größe Konfigurieren von Position Konfigurieren der Tonquelle Konfigurieren der Quelle Konfigurieren der Bildgröße Konfigurieren von Kontrast KONFIGURIEREN DES Sprache BILDSCHIRMMENÜS Konfigurieren von Sprache (OSD) Anz. dauer Konfigurieren von Anz.
INSTALLIEREN DER Easy Setting Box SOFTWARE Installieren der Software Entfernen der Software HANDBUCH ZUR Anforderungen vor einer Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A TECHNISCHE DATEN...
Seite 6
Inhaltsverzeichnis Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) Terminologie INDEX Inhaltsverzeichnis...
Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Ziehen Sie das Netzkabel vom Bildschirm ab. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.
10 cm 10 cm 10 cm 10 cm 10 cm Vorsichtsmaßnahmen bei der Lagerung Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 92), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.) Vor Inbetriebnahme des Geräts...
Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.
Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
Seite 12
Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 13
Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...
hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92). Dies kann zu einem elektrischen Schlag oder Brand führen.
Seite 15
Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.
Seite 16
Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92). Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
Seite 17
Vor Inbetriebnahme des Geräts Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. Dies kann zu einem elektrischen Schlag oder Brand führen. Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte. Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn ...
Seite 18
Vor Inbetriebnahme des Geräts Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig. Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden. Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und Verletzungen verursachen. Stellen Sie keine schweren Gegenstände auf das Gerät.
Vor Inbetriebnahme des Geräts Richtige Haltung für die Verwendung des Geräts Verwenden Sie das Gerät in der richtigen Haltung wie folgt: Sitzen Sie aufrecht, mit geradem Rücken. Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und ...
Vorbereitung Überprüfen des Inhalts 1.1.1 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt. Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild abweichen. Komponenten Kurzanleitung zur Konfiguration Garantiekarte Benutzerhandbuch (nicht überall verfügbar)
Vorbereitung Bauteile 1.2.1 Systemsteuerung Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Funktionstastenhilfe JOG-Taste NACH OBEN LINKS RECHTS Zurück DRÜCKEN(EINGABE) NACH UNTEN Symbole Beschreibung Multidirektionale Taste zur Unterstützung der Navigation Die JOG-Taste befindet sich an der Rückseite des Geräts unten links.
Vorbereitung 1.2.2 Direkte Tastenhilfe Wenn Sie die JOG-Taste in eine beliebige Richtung bewegen, wird im unten gezeigten Bildschirmmenü (OSD; On Screen Display) Hilfe zu Tastenkombinationen angezeigt. Helligkeit Lautstärke Funktionen NACH OBEN/NACH UNTEN: Helligkeit/Kontrast/Schärfe anpassen LINKS/RECHTS: Lautstärke anpassen DRÜCKEN(EINGABE): Funktionstastenhilfe anzeigen ...
Seite 23
Vorbereitung 1.2.3 Funktionstastenhilfe Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen. Zurück NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die ...
Seite 24
Vorbereitung Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe sind dann unterschiedlich. Die tatsächliche Funktion geht aus Symbol und Beschreibung hervor. Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden: JOG-Taste Energiespar-/Kein Signal-Modus NACH OBEN...
Vorbereitung 1.2.4 Rückseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Informationen über Anschlüsse Zum Anschluss eines Quellgeräts über ein HDMI-Kabel. Zum Anschluss eines PCs über ein DP-Kabel. Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.
Vorbereitung Installieren 1.3.1 Befestigen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Vergewissern Sie sich, dass Drehen Sie die Standfußanschluss in der der Standfußanschluss fest Befestigungsschraube unten Richtung in den Standfuß, die verbunden ist.
Vorbereitung 1.3.2 Entfernen des Standfußes Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß...
Vorbereitung 1.3.3 Ändern der Geräteneigung Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. -1° (±2.0°) ~ 15° (±2.0°) Sie können die Neigung des Bildschirms ändern. ...
Vorbereitung 1.3.4 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
Anschließen und Verwenden eines externen Geräts Vor dem Anschließen 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. ...
Anschließen und Verwenden eines externen Geräts 2.2.2 Anschließen mit einem HDMI/DVI-Kabel Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. HDMI IN 1 / HDMI IN 2 Schließen Sie den [HDMI IN 1] oder [HDMI IN 2]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den DVI-Anschluss des PCs an.
Anschließen und Verwenden eines externen Geräts 2.2.4 Anschließen von Kopfhörern oder Lautsprechern Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer oder Lautsprecher am Anschluss [ ] des Geräts an.
Anschließen und Verwenden eines externen Geräts 2.2.5 Anschließen an die Stromversorgung Netzanschluss über das integrierte Netzteil Schließen Sie das Netzteil an den [DC 14V]]-Anschluss an der Rückseite des Geräts an. Stecken Sie das Netzkabel in die Steckdose. DC 14V Die Eingangsspannung wird automatisch umgeschaltet.
Seite 34
Anschließen und Verwenden eines externen Geräts Ändern der Sound-Einstellungen unter Windows Systemsteuerung Sound Lautsprecher Lautsprecher-Setup → → → 2 Anschließen und Verwenden eines externen Geräts...
Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD. Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://www.samsung.com/), und laden Sie die Datei herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
Anschließen und Verwenden eines externen Geräts 2.2.7 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Helligkeit Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.
Bildschirmkonfiguration Kontrast Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100) Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast ...
Bildschirmkonfiguration Schärfe Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100) Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast MAGIC befindet.
Das folgende Fenster wird angezeigt. Bild Optimiert die Helligkeit Bildeinstellungen für Spiele. Kontrast Schärfe Spielemodus SAMSUNG MAGIC Bright Custom Immer ein SAMSUNG MAGIC Angle Farbe Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und drücken Sie abschließend die JOG-Taste.
PIP/PBP-Modus aktiviert (Ein) ist. Sie können die Helligkeit nach Ihren Wünschen einstellen. 3.5.1 Konfigurieren von SAMSUNG MAGIC Bright Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste.
Seite 42
Bildschirmkonfiguration Bild Einstellung einer Helligkeit optimalen Bildqualität für die Kontrast Arbeitsumlegung. Schärfe Dynamisch Spielemodus Custom Standard SAMSUNG MAGIC Bright Film SAMSUNG 2200 MAGIC Angle Benutzerdef. Farbe Wide Wenn der externe Eingang über HDMI/DP angeschlossen ist und PC/AV-Modus eingestellt SAMSUNG ist, gibt es für...
(Ein) ist. Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen. 3.6.1 Konfigurieren von SAMSUNG MAGIC Angle Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen.
Seite 44
Bildschirmkonfiguration ① : Wählen Sie diese Option für eine Position frontal vor dem Gerät. Zurücklehnmodus1 ② : Wählen Sie diese Option für einen Betrachtungsstandort, der etwas niedriger als das Gerät liegt. ③ Zurücklehnmodus2 : Wählen Sie diese Option für einen Betrachtungsstandort, der unter ...
Bildschirmkonfiguration Farbe Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright MAGIC Kino- oder Optimalkontrast-Modus ist. Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
Seite 46
Bildschirmkonfiguration Farbtemp.: Wählen Sie den geeigneten Farbton aus. Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein. Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein. Normal: Verwendet die Standardfarbtemperatur. Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein. ...
Bildschirmkonfiguration HDMI-Schwarzwert Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/ Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit HDMI-Schwarzwert ein.
Bildschirmkonfiguration Reaktionszeit Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen. Es wird empfohlen, die Reaktionszeit Standard oder Schneller einzustellen, wenn Sie keinen Film betrachten. Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist. 3.9.1 Konfigurieren von Reaktionszeit Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen.
Bildschirmanpassung Bildgröße Ändern des Bildformats. Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option und für Größe die Option (PBP-Modus) ausgewählt ist. 4.1.1 Ändern der Bildgröße Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen.
Seite 50
Bildschirmanpassung Im AV-Modus PC-Bildschirm Stellen Sie Größe und Bildgröße Format des auf dem Bildschirm H-Position angezeigten Bildes 16:9 ein. V-Position Bildanpassung PIP/PBP 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Ausstrahlungen. 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an. ...
Bildschirmanpassung H-Position und V-Position H-Position: Verschiebt die Anzeige nach links oder rechts. V-Position: Verschiebt die Anzeige nach oben oder unten. Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße Bildanpassung eingestellt ist. Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.
Seite 52
Bildschirmanpassung PIP/PBP Mit der PIP-Funktion (Picture in Picture) wird der Bildschirm in zwei Bereiche unterteilt. Das Signal eines externen Geräts wird im Hauptfenster angezeigt. Gleichzeitig wird das Signal eines zweiten externen Geräts in einem eingebetteten Fenster angezeigt. Die PBP-Funktion (Picture by Picture) teilt den Bildschirm in zwei Hälften, sodass Sie auf der linken und der rechten Seite des Bildschirms gleichzeitig die Bilder aus zwei unterschiedlichen Quellgeräten anzeigen können.
Bildschirmanpassung 4.3.1 Konfigurieren von PIP/PBP-Modus Aktivieren oder deaktivieren Sie die PIP/PBP-Funktion. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Bildschirmanpassung 4.3.2 Konfigurieren der Größe Wählen Sie die Größe und das Seitenverhältnis für das Teilfenster aus. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Bildschirmanpassung 4.3.3 Konfigurieren von Position Wählen Sie die Position des Teilfensters aus den verfügbaren Optionen aus. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Bildschirmanpassung 4.3.4 Konfigurieren der Tonquelle Legen Sie fest, für welches Teilfenster Sie den Ton aktivieren möchten. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Bildschirmanpassung 4.3.5 Konfigurieren der Quelle Wählen Sie die Quelle für die einzelnen Teilfenster aus. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Seite 58
Bildschirmanpassung Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie abschließend die JOG-Taste.
Bildschirmanpassung 4.3.6 Konfigurieren der Bildgröße Wählen Sie die Bildgröße für das Teilfenster aus. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Seite 60
Bildschirmanpassung Im AV-Modus PIP/PBP Wählen Sie für jeden PIP/PBP-Modus Bildschirm die Bildgröße aus. Größe Position Tonquelle Quelle 16:9 Bildgröße Bildanpassung Kontrast 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Sendungen. 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an.
Seite 61
Bildschirmanpassung Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie abschließend die JOG-Taste.
Seite 62
Bildschirmanpassung Im AV-Modus 16:9 16:9 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale Sendungen. 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an. Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne ...
Seite 63
Bildschirmanpassung 4.3.7 Konfigurieren von Kontrast Passen Sie den Kontrast für das Teilfenster an. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Seite 64
Bildschirmanpassung Sie können den Kontrast für die einzelnen Teilfenster anpassen. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken Sie abschließend die JOG-Taste.
Konfigurieren des Bildschirmmenüs (OSD) Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. ...
Konfigurieren des Bildschirmmenüs (OSD) Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 5.2.1 Konfigurieren von Anz.
Konfigurieren des Bildschirmmenüs (OSD) Transparenz Einstellen der Transparenz für die Menüfenster. 5.3.1 Ändern des Transparenz Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Optionen, und drücken Sie abschließend die JOG-Taste.
Setup und Reset Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Öko-Sparmodus Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. ...
Setup und Reset PC/AV-Modus Stellen Sie den PC/AV-Modus ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen. Diese Funktion ist im Modus Analog nicht verfügbar. Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang. Wenn sich der (auf HDMI HDMI 2...
Setup und Reset Quellenerkennung Aktivieren Sie Quellenerkennung. 6.3.1 Konfigurieren von Quellenerkennung Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie abschließend die JOG-Taste.
Seite 71
Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. 6.4.1 Konfigurieren von Tasten-Wdh.-Zeit Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie abschließend die JOG-Taste.
Seite 72
Setup und Reset Autom. Aus Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. 6.5.1 Konfigurieren von Autom. Aus Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie abschließend die JOG-Taste.
Seite 73
Setup und Reset 6.5.2 Konfigurieren von Danach aussch. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie abschließend die JOG-Taste.
Seite 74
Setup und Reset Stromv.-LED Ein In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert sein soll. 6.6.1 Konfigurieren von Stromv.-LED Ein Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen.
Seite 75
Setup und Reset Alles zurücksetzen. Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück. 6.7.1 Initialisieren von Einstellungen Alles zurücksetzen. Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen. Drücken Sie dann die JOG-Taste. Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie abschließend die JOG-Taste.
Menü Informationen u.a. Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Information Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 7.1.1 Anzeigen von Information Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH OBEN bewegen.
Startbildschirm Wenn die Seite für die Tastenkombinationen angezeigt wird, passen Sie die Einstellungen für Helligkeit, Kontrast Schärfe mit der JOG-Taste auf dem Startbildschirm an. Helligkeit SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. MAGIC Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus...
Menü Informationen u.a. Konfigurieren der Lautstärke auf dem Startbildschirm 7.3.1 Lautstärke Wenn die Direkte Tastenhilfe angezeigt wird, können Sie Lautstärke durch Bewegen der JOG-Taste anpassen. Wenn Sie die JOG-Taste LINKS/RECHTS drücken, wird der folgende Bildschirm angezeigt: Lautstärke Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Lautstärke Die Auto Mute-Funktion am Gerät kann zu schlechter Tonqualität eines angeschlossenen Eingangsgeräts führen (z.
Installieren der Software Easy Setting Box Easy Setting Box Mit "Easy Setting Box" können Sie den Monitor in verschiedene Bereiche unterteilen. 8.1.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein. Wählen Sie das Installationsprogramm für "Easy Setting Box". Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "Easy Setting Box"...
Installieren der Software 8.1.2 Entfernen der Software Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software. Wählen Sie in der Liste "Easy Setting Box" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/Entfernen. 8 Installieren der Software...
Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
Seite 82
Handbuch zur Fehlerbehebung Bildschirmproblem Problem Lösungen Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
Seite 83
Handbuch zur Fehlerbehebung Tonproblem Problem Lösungen Kein Ton. Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke. Prüfen Sie die eingestellte Lautstärke. Die Lautstärke ist zu niedrig. Stellen Sie die Lautstärke ein. Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.
Seite 84
Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate. Windows ME/2000: Öffnen Sie Systemsteuerung Anzeige ...
Seite 85
Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung eingestellt? Darstellung und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung ...
Technische Daten 10.2 Energiesparmodus Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz-LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten.
LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen. Modellname U28D590D Synchronisierung Horizontalfrequenz 30 ~ 134 kHz (DisplayPort) 30 ~ 90 kHz (HDMI)
Seite 89
Technische Daten Displayport Synchronisat Horizontalfrequenz Vertikalfrequenz Pixeltakt Auflösung ionspolarität (kHz) (Hz) (MHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500...
Seite 90
Technische Daten HDMI Synchronisat Horizontalfrequenz Vertikalfrequenz Pixeltakt Auflösung ionspolarität (kHz) (Hz) (MHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480 37,500...
Seite 91
Technische Daten Vertikalfrequenz Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben. Einige der in der Tabelle oben aufgeführten Auflösungen sind je nach verwendeter Grafikkarte ...
Anhang Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French) LATIN AMERICA ARGENTINE 0800 333 3733 http://www.samsung.com.ar...
Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ...
Anhang Andere Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus. Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.) Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet.
Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Gamma Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.
Seite 102
Anhang Vertikalfrequenz Ein Bild besteht aus zahlreichen horizontalen Linien. Die vertikale Frequenz wird in Hz gemessen und gibt an, wie viele Bilder pro Sekunde durch die horizontalen Linien erzeugt werden können. Eine vertikale Frequenz von 60 bedeutet, dass ein Bild 60 Mal pro Sekunde übertragen wird. Die vertikale Frequenz wird auch als „Aktualisierungsrate“...
Seite 103
PC/AV-Modus Bauteile Bildgröße Quellenerkennung Copyright Reaktionszeit Reinigung Richtige Haltung für die Verwendung des Geräts Easy Setting Box Energiesparmodus SAMSUNG MAGIC Angle SAMSUNG MAGIC Bright F & A Schärfe Sicherheitshinweise Spielemodus Sprache HDMISchwarzwert StromvLED Ein Helligkeit Tabelle der Standardsignalmodi Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden...
Seite 104
Index Überprüfen des Inhalts Vor dem Anschließen Index...
