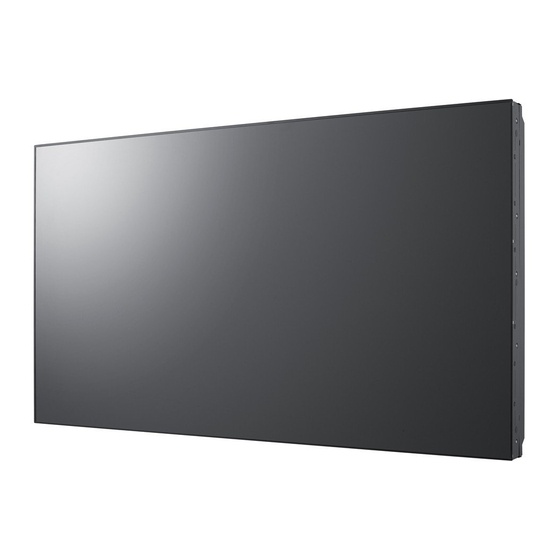

Seite 1 SyncMaster UD46A, UD55A LCD-Bildschirm Benutzerhandbuch Farbe und Aussehen des Geräts sind geräteab- hängig, und jederzeitige Änderungen der techni- schen Daten des Geräts zum Zweck der Leis- tungssteigerung sind vorbehalten.
Seite 2: Sicherheitshinweise
Sicherheitshinweise Zeichenerklärung Hinweis Beachten Sie die folgenden Sicherheitshinweise, um Ihre Sicherheit zu gewährleisten und Sachschäden zu vermeiden. Lesen Sie die Anweisungen sorgfältig durch und verwenden Sie das Gerät in ordnungsgemäßer Weise. Warnung/Vorsicht Das Nichtbefolgen von Anweisungen, die mit diesem Symbol gekennzeichnet sind, kann zu Schäden an Personen und Geräten führen.
Seite 3 Sicherheitshinweise • Wischen Sie den Monitor mit einem weichen, leicht angefeuchteten Tuch ab, das Sie zuvor gut ausgedrückt haben. Verwenden Sie kein Reinigungsmittel, das Alkohol, Lösungsmittel oder oberflächenaktive Stoffe enthält. Andernfalls kann die Außenseite sich verfärben oder zerbrechen, oder die Beschichtung der Anzeige kann sich lösen.
Seite 4: Installation
Sicherheitshinweise Stellen Sie sicher, dass das Netzkabel sicher und korrekt an eine Steckdose angeschlossen ist. • Anderenfalls kann ein Brand verursacht werden. Vermeiden Sie übermäßiges Verbiegen oder starke Zugbelastung des Kabels. Stellen Sie keine schweren Gegenstände auf dem Kabel ab. •...
Seite 5 Sicherheitshinweise Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf einem Regal darauf, dass die Vorder- oder Unterseite des Geräts nicht über die Vorderkante herausragen. • Anderenfalls könnte das Gerät herunterfallen und Verletzungen ver- ursachen. • Verwenden Sie Schränke oder Regale mit einer für das Gerät geeigneten Größe.
Seite 6 Sicherheitshinweise Wenn Sie einen Monitor mit verstellbarer Höhe absenken, dürfen Sie keine Gegenstände oder Körperteile auf dem Standfuß platzieren. • Dies kann zu Schäden am Gerät oder zu Verletzungen führen. Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.
Seite 7 Sicherheitshinweise Achten Sie darauf, dass die Lüftungsöffnung nicht durch einen Tisch oder einen Vorhang blockiert ist. • Anderenfalls kann ein Brand verursacht werden, weil die Innentem- peratur ansteigt. Stellen Sie keine Behälter mit Wasser, Vasen, Blumentöpfe, Medika- mente oder Metallteile auf das Gerät. •...
Seite 8 Sicherheitshinweise Installieren Sie das Gerät nicht an einem instabilen Platz wie z. B. einem wackligen Regal, einer unebenen Oberfläche oder einem Ort, der Vibrationen ausgesetzt ist. • Anderenfalls könnte es hinfallen und so Verletzungen oder Beschä- digungen des Geräts verursachen. •...
Seite 9 Sicherheitshinweise • Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling-Center oder einem Händler abgeben, der den gleichen Batterie- bzw. Akkutyp führt. Stellen Sie das Gerät nicht in der Nähe von Feuerstellen oder Heiz- körpern oder an Orten auf, wo es direkter Sonneneinstrahlung ausgesetzt ist.
Seite 10: Sicherheitshinweise Für Den Transport Des Bildschirms
Sicherheitshinweise Sicherheitshinweise für den Transport des Bildschirms Stellen Sie das Gerät nicht wie in der Abbildung gezeigt auf. Der Bildschirm ist zerbrechlich und kann beschädigt wer- den. Legen Sie das Gerät wie in der Abbildung gezeigt auf den Boden. (Sie können hierzu die Verpackung unterlegen). Halten Sie das Gerät beim Transport an den Griffen auf der Rückseite.
Seite 11 Einleitung Lieferumfang Kontrollieren des Packungsinhalts Entfernen Sie die Sicherung von der Verpackung (siehe Abbildung oben). Heben Sie die Verpackung Kontrollieren Sie den Pack- Entfernen Sie das styropor an. Fassen Sie dazu links und ungsinhalt. und die Vinylabdeckung. rechts in die beiden Ausspar- ungen.
Seite 12 Einleitung Bedienungsanleitungen Kurzanleitung zur Konfigu- Garantiekarte Benutzerhandbuch ration (nicht überall verfügbar) Kabel Netzkabel D-Sub-Kabel Andere Fernbedienung Batterien (AAA X 2) Befestigungsschienen (4 Stück) (nicht überall verfügbar) (Zur Befestigung als Video- wand) / Schraube (8 Stück) Halter-Ring (4 Stück) / Schraube (1 Stück) Schraube (4 Stück) (Für Funktionsknopf) Separat erhältlich...
Seite 13 Einleitung Separat erhältlich RGB/BNC-Kabel RGB/Komponentenkabel NetWork-Box HDMI/HDMI-Kabel Stereokabel AV-Kabel DP-Kabel Zierleisten (oben, unten, links, rechts) Schraube (16 Stück) Hinweis Das zusätzlich erhältliche Zubehör richtet sich nach dem jeweiligen Land. LCD-Bildschirm Funktionsknopf Der Funktionsknopf verfügt über einen Fernbedienungssensor, einen Lichtsensor und Funktionstasten. Wenn Sie den Monitor an der Wand befestigen, können Sie den Funktionsknopf seitlich am Monitor anbringen.
Seite 14: Standardort Des Funktionsknopfs Beim Kauf Des Monitors
Einleitung Erkennt die Helligkeit in der Umgebung einer ausgewählten Anzeige und passt die Bildschirmhelligkeit automatisch an. Hinweis Es funktioniert, wenn Sie das MDC-Programm verwenden. Stromversorgungsanzeige Blinkt im Stromsparmodus grün Hinweis Informationen zu Stromsparfunktionen finden Sie in der Bedienungsanleitung un- ter PowerSaver. Wenn Sie den LCD-Bildschirm nicht verwenden oder ihn lange Zeit unbeaufsichtigt lassen, schalten Sie ihn aus, um Energie zu sparen.
Seite 15: Anbringen Des Knopfs An Der Seite
Einleitung Anbringen des Knopfs an der Seite Anbringen des Funktionsknopfs am Monitor • Der Funktionsknopf kann an jedem Schraubenloch des Monitors angebracht werden. • Richten Sie die Schraubenlöcher des Monitors und des Funktionsknopfs aneinander aus. Befestigen Sie den Funktionsknopf mit der Schraube. Hinweis Wenn Sie nicht die mitgelieferte Schraube verwenden, kann der Monitor beschädigt werden.
Seite 16 Einleitung IR OUT Empfängt ein Signal von der Fernbedienung und gibt es über den Durchschleifanschluss aus, wenn eine austauschbare Sensorplatine angeschlossen ist. CONTROL IN Stellt eine Verbindung zu den Funktionstasten (Netz/Quelle) her und empfängt das Signal des Lichtsensor und das Infrarotsignal der Fernbe- dienung.
Seite 17 Einleitung RGB/COMPONENT IN (PC/Komponenten- Anschlussbuchse (Eingang)) • Schließen Sie den [RGB/COMPONENT IN]- Anschluss des Monitors mit Hilfe des D-Sub- Kabels an den RGB-Anschluss am PC an. • Schließen Sie den [RGB/COMPONENT IN]- Anschluss des Monitors mit Hilfe des RGB/ Komponentenkabels an den COMPONENT- Anschluss des externen Geräts an.
Seite 18 Einleitung DC OUT Vergessen Sie nicht, den [DC OUT]-Anschluss mit dem zugelassenen Fernsehreceiver zu verbin- den. (Nur USA) Andernfalls kann das Gerät beschädigt werden. HDMI IN 1 • Verbinden Sie den [HDMI IN 1]-Anschluss auf der Rückseite Ihres LCD-Bildschirms über ein HDMI-Kabel mit dem HDMI-Ans- chluss Ihres digitalen Ausgabegeräts.
Seite 19 Einleitung RJ 45 MDC (MDC PORT) Anschluss für die Mehrfachbildschirm-Steuer- Verbinden Sie den [RJ45 MDC]-Anschluss am Gerät mit Hilfe eines Netzwerkkabels mit dem Netzwerkanschluss des PCs. Um einen MDC ver- wenden zu können, muss das MDC-Programm auf dem PC installiert sein. Hinweis Wechseln Sie zu Multi Control und wählen Sie RJ45 MDC als MDC-Verbindung.
Seite 20 Einleitung Gehen Sie folgendermaßen vor, um das Gerät zu sperren: Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z. B. einem Schreibtisch. Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende. Setzen Sie die Verriegelung in den Steck- platz des Schlosses für den Diebstahlschutz an der Rückseite des Geräts ein.
Seite 21 Einleitung SOURCE Zifferntasten + VOL - CONTENT (HOME) MagicInfo Lite TOOLS Auf-Ab Links-Rechts Taste / Eingabetaste RETURN Farbtaste/Auswahltaste für PC/DVI/HDMI/DP MagicInfo ) / / / D.MENU MUTE MENU BLANK INFO EXIT LOCK Einschalten des Geräts. Auswählen eines angeschlossenen externen Geräts. SOURCE Schalten Sie das Gerät aus.
Seite 22 Einleitung Hiermit stellen Sie die Lautstärke ein. + VOL - Nicht verfügbar. CONTENT (HOME) Nicht verfügbar. MagicInfo Lite Schnellzugriff auf häufig verwendete Funktionen TOOLS - Nur aktiviert, wenn eine TV-Tunerbox (separat erhältlich) an- geschlossen ist. Auf-Ab Links-Rechts Taste : Wechseln zum oberen, unteren, Auf-Ab Links-Rechts linken oder rechten Menü...
Seite 23: Montieren Der Befestigungsschienen
Einleitung Schließen Sie das aktuelle Menü. EXIT Aktiviert die Tastensperre-Funktion. LOCK Montieren der Befestigungsschienen • Verschrauben Sie die Befestigungsschienen mit auf der Rückseite des Geräts. Wenn mehrere Anzeigen zu einer Videowand verbunden werden, bilden die Befestigungsteile zu allen Seiten einen einheitlichen Abstand zwischen den einzelnen Monitoren. Anweisungen zum Montieren der Zierleisten (separat erhältlich) Zierleiste- links Zierleiste- rechts...
Seite 24 Wenn Sie die Zierleisten an einer Videowand mit 3 x 3 Bildschirmen anbringen möchten, stellen Sie zunächst sicher, dass Sie alle Bildschirm angeschlossen haben, bevor Sie die Zierleisten be- festigen. Installationshandbuch für Benutzer Hinweis • Wenden Sie sich an einen Installationsfachmann von Samsung, damit dieser die Installation für Sie durchführen kann.
Seite 25: Kippwinkel Und Drehung
Einleitung • Die Garantie verfällt, wenn das Gerät nicht durch einen von Samsung Electronics zugelassenen Fachbetrieb installiert wird. • Einzelheiten erfahren Sie beim Kundendienstzentrum von Samsung Electronics. Kippwinkel und Drehung Das Gerät kann bis zu einem Winkel von maximal 15 Grad zur Wand gekippt werden.
Seite 26: Anleitung Für Die Integrierte Halterung
Wenn Sie das Gerät an einer Wand anbringen möchten, achten Sie darauf, dass (wie oben gezeigt) hinter dem Gerät genügend Platz frei ist, damit ausreichende Belüftung gewährleistet ist. Halten Sie die Umgebungstemperatur auf einem Wert unter 35˚C. Hinweis Einzelheiten erfahren Sie beim Kundendienstzentrum von Samsung Electronics. Abmessungen (Einheit:mm) UD46A...
Seite 27 Einleitung Abmessungen (Einheit:mm) UD55A...
Seite 28: Montieren Des Wandhalterungskits
Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst mon-...
Seite 29: Spezifikationen Des Wandhalterungskits (Vesa)
Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigen, oder es da- durch herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht für diese Art von Un- fällen. • Samsung haftet nicht für Produkt- oder Personen- schäden, wenn eine Nicht-VESA- oder nicht spezifi-...
Seite 30 Einleitung Fernbedienung (RS232C) Kabelanschlüsse Schnittstelle RS232C (9-polig) TxD (Nr.2) RxD (Nr.3) GND (Nr.5) Bitrate 9600 Bit/s Datenbits 8 Bit Parität Keine Stoppbits 1 Bit Übertragungssteuerung Keine Maximale Länge: 15 m (nur mit Abschirmung) • Stiftbelegung Stift Signal Data Carrier Detect (Datenträgersignal erkannt) Received Data (Empfangsdaten) Transmitted Data (Ausgangsdaten) Data Terminal Ready (Empfangsbereitschaft)
Seite 31 Einleitung <--------- ---------- • Anschlussverfahren Steuercodes • Get-Steuerung Kopf Befehl DATEN-Länge Prüfsumme 0xAA Befehlstyp • Steuerparameter einstellen Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA Befehlstyp Wert • Befehlsworte Nein. Befehlstyp Befehl Wertebereich Steuerung – Stromversorgung 0x11 Steuerung – Lautstärke 0x12 0~100 Steuerung –...
Seite 32 Einleitung Beispiel: PowerOn&ID=0 Kopf Befehl DATEN- DATA 1 Länge Prüfsumme 0xAA 0x11 Stromversor- gung Kopf Befehl DATEN- DATA 1 Länge 0xAA 0x11 Wenn Sie die mit einem seriellen Kabel angeschlossenen Vorrichtungen unabhängig von ihrer ID steuern möchten, setzen Sie einen Teil der ID auf „0xFE“ und senden Sie Befehle. Hierbei verar- beitet das Gerät zwar die Anweisungen, aber es erfolgt aber keine Bestätigung mit ACK.
Seite 33 Einleitung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF ‘N’ 0x11 FEHLER FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an. • Lautstärkeregelung • Funktion Personalcomputer ändert die Lautstärke des Fernsehers/Monitors. • Aktuelle Lautstärke abrufen Kopf Befehl DATEN-Länge...
Seite 34 Einleitung • Steuerung der Eingangsquelle • Funktion Der Personalcomputer ändert die Eingangsquelle des Fernsehers/Monitors. • Aktuelle Eingangsquelle abrufen Kopf Befehl DATEN-Länge Prüfsumme 0xAA 0x14 • Eingangsquelle einstellen Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA 0x14 Eingangs- quelle Eingangsquelle : Parameter für die Eingangsquelle des Fernsehers / Monitors wird eingestellt. 0x14 0x1E 0x18...
Seite 35 Einleitung Bestäti- gung Eingangs- 0xAA 0xFF ‘A’ 0x14 quelle Eingangsquelle : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF ‘N’ 0x14 FEHLER FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an. •...
Seite 36 Einleitung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Länge Bestäti- Prüf- gung summe Bild- 0xAA 0xFF ‘A’ 0x18 schirm- modus Bildschirmmodus : Wie oben • Keine Bestätigung Bestäti- gung/ DATEN- Kopf Befehl Keine r-CMD Wert1 Prüf- Länge Bestäti- summe gung 0xAA 0xFF...
Seite 37 Einleitung Bestäti- gung 0xAA 0xFF ‘N’ 0x19 FEHLER FEHLER: Dieser Fehlercode gibt die Bedeutung des Fehlers an. • Steuerung der PIP-Anzeige • Funktion Der PC schaltet die PIP-Funktion des Fernsehers / Monitors EIN/AUS. Dies funktioniert im Modus MagicInfo nicht. • PIP-Einschaltstatus abrufen Kopf Befehl...
Seite 38 Einleitung • Steuerung der automatischen Einstellung (PC, nur BNC) • Funktion Der Personalcomputer steuert den Bildschirm des PC-Systems automatisch. • Status der automatischen Einstellung abrufen Keine • Automatische Einstellung einstellen Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA 0x3D Automatische Einstellung Automatische Einstellung : 0x00 (immer) •...
Seite 39 Einleitung • Videowandmodus abrufen Kopf Befehl DATEN-Länge Prüfsumme 0xAA 0x5C • Videowandmodus einstellen Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA 0x5C Videowand- modus Videowandmodus : Parameter für den Videowandmodus des Fernsehers / Monitors wird ein- gestellt. 1 : Vollbild 0 : Natürlich •...
Seite 40 Einleitung • Aktuellen Status der Sicherheitsverriegelung abrufen Kopf Befehl DATEN-Länge Prüfsumme 0xAA 0x5D • Sicherheitsverriegelung aktivieren/deaktivieren Kopf Befehl DATEN- DATEN Länge Prüfsumme 0xAA 0x5D Sicherheits- verriegelung Sicherheitsverriegelung : Verriegeungsparameter des Fernsehers / Monitors wird eingestellt. 1 : EIN 0 : AUS •...
Seite 41: Anschließen An Einen Computer
Anschlüsse Anschließen an einen Computer Hinweis Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Es gibt verschiedene Methoden, um den Computer an den Monitor anzuschließen. Wählen Sie eine der folgenden Varianten: Mit dem D-Sub-Anschluss (Analog) der Grafikkarte.
Seite 42 Anschlüsse • Schließen Sie das DVI-Kabel an den [DVI IN]-Anschluss auf der Rückseite des LCD-Bildschirms und den DVI-Anschluss Ihres Computers an. Mit dem DP-Anschluss (Digital) der Grafikkarte. • Schließen Sie den [DP IN]-Anschluss des PCD-Bildschirms mit dem DP- Kabel an den DP-Anschluss des PCs an. Mit dem HDMI-Anschluss (Digital) der Grafikkarte.
Seite 43: Anschließen An Andere Geräte
Anschlüsse Hinweis Zubehör erhalten Sie bei jedem Kundendienstzentrum von SAMSUNG Electronics. Anschließen an andere Geräte Hinweis • Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
Seite 44: Anschließen Von Av-Geräten
Anschlüsse Anschließen von AV-Geräten Verbinden Sie den [AV/COMPONENT AUDIO IN [R-AUDIO-L]]-Anschluss des Geräts und den Audioanschluss des externen Geräts (z. B: Videorekorder oder DVD-Player) mit Hilfe eines Audiokabels miteinander. Schließen Sie den [AV IN]-Anschluss des Geräts mit einem Video-Kabel an den Videoausgang des externen Geräts an.
Seite 45: Anschließen Mit Einem Hdmi-Kabel
Anschlüsse Verbinden Sie den [AV /COMPONENT AUDIO IN [R-AUDIO-L]]-Eingang am LCD-Bildschirm mit den AUDIO OUTPUT-Anschlüssen am Camcorder. Drücken Sie die Taste SOURCE am Gerät oder auf der Fernbedienung und wählen Sie „AV“. Starten Sie anschließend den Camcorder mit einem eingelegten Band. Hinweis Die hier abgebildeten Audio-Videokabel sind in der Regel im Lieferumfang eines Camcorders en- thalten.
Seite 46: Anschließen Mit Einem Dvi/Hdmi-Kabel
Anschlüsse Anschließen mit einem DVI/HDMI-Kabel Schließen Sie den [HDMI IN 2 (MAGICINFO)]- oder [HDMI IN 1]-Anschluss mit einem DVI/HDMI-Kabel an den DVI-Ausgang des digitalen Geräts an. Schließen Sie den roten und den weißen Stecker des RCA/Stereo-Kabels (für PC) an die entsprechend gefärbten Audioausgänge des digitalen Ausgabegeräts an, und verbinden Sie den gegenüber liegenden Stecker mit dem [RGB/DVI/DP/ HDMI AUDIO IN]-Anschluss des LCD-Bildschirms.
Seite 47: Anschließen Eines Dtv-Receivers (Kabel/Satellit)
Anschlüsse Hinweis • Drücken Sie die Taste SOURCE am Gerät oder auf der Fernbedienung und wählen Sie „Komp.“. • Starten Sie anschließend den DVD-Player mit eingelegter DVD. • Das RGB/Konponentenkabel ist als Zubehör erhältlich. • Informationen zu Component-Video finden Sie in der Bedienungsanleitung Ihres DVD-Players. Anschließen eines DTV-Receivers (Kabel/Satellit) Schließen Sie den [RGB/COMPONENT IN]-Anschluss am LCD-Bildschirm mit einem RGB/Komponentenkabel an die P...
Seite 48: Anschließen An Eine Audioanlage
Hinweis • Netzwerkschnittstellen sind als Zubehör erhältlich. • Informationenen zum Kauf und Anschluss der Netzwerkbox erhalten Sie von Samsung Electronics. Anschließen an die Stromversorgung Verbinden Sie mithilfe eines Verlängerungskabels den Anschluss [POWER] des Geräts mit dem [POWER]-Anschluss der installierten Netzwerkbox.
Seite 49: Anschließen Eines Lan-Kabels
Anschlüsse Verbinden mit MAGICINFO OUT Verbinden Sie den MAGICINFO-Ausgang an der Netzwerkbox mithilfe des MAGICINFO OUT- HDMI-Kabels mit dem HDMI IN2 (MAGICINFO)-Anschluss am Produkt. Hinweis Ein MAGICINFO OUT-HDMI-Kabel ist im Lieferumfang der Netzwerkbox enthalten. Anschließen eines LAN-Kabels Verbinden Sie den [LAN]-Anschluss an der Netzwerkbox mit dem [LAN]-Anschluss am PC mithilfe des LAN-Kabels.
Seite 50: Anschließen Eines Usb-Geräts
Anschlüsse Anschließen eines USB-Geräts Sie können USB-Geräte anschließen, beispielsweise eine Maus oder Tastatur.
Seite 51: Verwenden Der Software
Halten Sie einen leeren Datenträger bereit und laden Sie den Treiber von der folgenden Internet-Website herunter. Internet-Website: http://www.samsung.com/ Installieren des Monitortreibers (automatisch) Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Windows". Wählen Sie das Monitormodell aus der Modellliste aus, und klicken Sie dann auf OK.
Seite 52: Installieren Des Monitortreibers (Manuell)
Verwenden der Software Hinweis Dieser Monitortreiber ist von Microsoft zertifiziert. Die Installation dieses Treibers hat keine negativen Auswirkungen auf Ihren Computer. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Installieren des Monitortreibers (manuell) ® Betriebssystem Microsoft Windows Vista™...
Seite 53 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treibers hat keine negativen Auswirkungen auf Ihr System. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. Klicken Sie auf der Registerkarte "Driver" (Treiber) auf "Update Driver" (Treiber aktualisieren). Aktivieren Sie das Kontrollkästchen "Browse my computer for driver software" (Auf dem Com- puter nach Treibersoftware suchen)", und klicken Sie auf "Let me pick from a list of device drivers...
Seite 54 Verwenden der Software Klicken Sie auf "Have Disk" (Datenträger), und wählen Sie den Ordner (z. B. D:\laufwerk), in dem die Setupdatei des Treibers gespeichert ist. Klicken Sie abschließend auf OK. Wählen Sie in der Liste der Bildschirme das Modell, das Ihrem Monitor entspricht, und klicken Sie auf "Next"...
Seite 55 Verwenden der Software ® ® Betriebssystem Microsoft Windows Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "Start" → "Control Panel" (Systemsteuerung) und das Symbol "Appearance and Themes" (Darstellung und Designs). Klicken Sie auf das Symbol "Display" (Anzeige), wählen Sie die Registerkarte "Settings" (Ein- stellungen), und klicken Sie dann auf "Advanced..."...
Seite 56 Verwenden der Software Klicken Sie auf "Update Driver..." (Treiber aktualisieren...), und wählen Sie "Install from a list or..." (Installation von Liste oder...) und klicken Sie dann auf die Schaltfläche "Next" (Weiter). Wählen Sie "Don't search, I will..." (Nicht suchen, ich werde...), und klicken Sie dann auf "Next"...
Seite 57 Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treibers hat keine negativen Auswirkungen auf Ihr System. Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage. http://www.samsung.com/ Klicken Sie auf die Schaltfläche "Close (Schließen)" und dann mehrmals auf "OK".
Seite 58 Verwenden der Software Doppelklicken Sie auf das Symbol "Display" (Anzeige). Wählen Sie die Registerkarte "Settings" (Einstellungen) aus, und klicken Sie auf die Schaltfläche "Advanced Properties" (Erweiterte Eigenschaften). Wählen Sie "Monitor". 1. Fall: Wenn die Schaltfläche "Properties" (Eigenschaften) deaktiviert ist, ist Ihr Monitor ord- nungsgemäß...
Seite 59 Verwenden der Software Klicken Sie auf "Start", "Settings" (Einstellungen), "Control Panel" (Systemsteuerung) und dop- pelklicken Sie dann auf das Symbol "Display" (Anzeige). Klicken Sie im Fenster "Display Registration Information" (Registrierungsinformationen anzei- gen) auf die Registerkarte "Settings" (Einstellungen), und klicken Sie dann auf "All Display Modes"...
Seite 60 Verwenden der Software Hinweis Wenn das Fenster für die Softwareinstallation auf dem Hauptbildschirm nicht angezeigt wird, führen Sie die Installation mit der EXE-Datei MDC Unified durch, die sich im MDC-Ordner auf der CD befindet. Klicken Sie im nächsten Fenster des Installationsassistenten auf „Next“. Wählen Sie im Fenster „License Agreement“...
Seite 61 Was ist MDC? "MDC" (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können. Verbinden mit MDC Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS-232C-Kabel verbunden sein.
Seite 62 Verwenden von MDC über Ethernet Geben Sie die IP-Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Ein Anzeigegerät kann über ein serielles RS-232C-Kabel mit einem anderen Anzeigegerät verbunden werden.
Seite 63: Verbindungsverwaltung
Verbindungsverwaltung Die Verbindungsverwaltung umfasst die Verbindungsliste und die Änderungsoptionen für die Verbindungsliste. Verbindungsliste – zeigt die Details der Verbindungen wie Verbindungseinstellung (IP-Adresse/COM, Portnummer, MAC und Connection Type), Verbindungsstatus, Set ID Range und erkannte Geräte an. Jede Verbindung kann maximal 100 Geräte enthalten, die seriell hintereinander geschaltet sind. Alle in einer Verbindung erkannten LFDs werden in der Geräteliste angezeigt.
Seite 64 Auto Set ID Die Funktion Auto Set ID weist allen hintereinander geschalteten LFDs eine Set ID zu. Eine Verbindung kann maximal 100 LFDs enthalten. Der Geräte-ID wird in der Hintereinanderschaltung fortlaufend 1-99 zugewiesen. Die letzte Geräte-ID ist 0.
Seite 65 Klonen Mithilfe der Funktion Klonen können Sie die Einstellung eines LFDs kopieren und für mehrere ausgewählte LFDs übernehmen. Im Fenster mit den Kopiereinstellungen können Sie Einstellungen bestimmter oder aller Registerkarten zum Klonen auswählen.
Seite 66 Befehl wiederholen Diese Funktion dient zur Angabe der maximalen Häufigkeit, mit der der MDC-Befehl wiederholt wird, wenn keine Reaktion oder eine fehlerhafte Reaktion von einem LFD erfolgte. Der Wert für die Wiederholungsanzahl kann im MDC-Optionsfenster festgelegt werden. Der Wert für die Wiederholungsanzahl muss zwischen 1 und 10 liegen.
Seite 67 Erste Schritte mit MDC Klicken Sie auf Start Alle Programme Samsung MDC Unified, um das Programm zu starten. Klicken Sie auf Add, um ein Anzeigegerät hinzuzufügen. Wenn die Verbindung über RS232C erfolgt, navigieren Sie zu Serial und geben den COM Port...
Seite 68 Wenn die Verbindung über Ethernet erfolgt, geben Sie die IP-Adresse ein, die für das Anzeigegerät eingegeben wurde.
Seite 69 Aufteilung des Hauptbildschirms Ändert den Status eines Anzeigegeräts oder die Eigenschaften des Menüleiste Programms Zeigt eine Liste der verbundenen Anzeigegeräte oder Gerätegruppen an Gerätekategorie Zeigt eine Liste mit Zeitplänen für Anzeigegeräte an Zeitplankategorie Zur Auswahl des anzupassenden Geräts Geräteliste Zum Hinzufügen, Bearbeiten, Neugruppieren oder Löschen von Geräten Geräteliste ändern Zeigt Hilfethemen zum Programm an Hilfethemen...
Seite 70 Menüs Sie können ein ausgewähltes Gerät ein- oder ausschalten oder die Eingangsquelle oder die Lautstärke des Geräts ändern. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Home. Home Wählen Sie ein Element aus, und ändern Sie die entsprechende Einstellung. Netz On: schaltet das ausgewählte Anzeigegerät ein Off: schaltet das ausgewählte Anzeigegerät aus...
Seite 71 Alert Fault Device Dieses Menü zeigt eine Liste der Anzeigegeräte an, die folgende Fehler aufweisen: Lüfterfehler, † Temperaturfehler, Helligkeitssensorfehler oder Lampenfehler. Wählen Sie ein Gerät aus der Liste aus. Die Schaltfläche Repair wird aktiviert. Klicken Sie auf die Schaltfläche „Aktualisieren“, um den Fehlerstatus des Anzeigegeräts zu aktualisieren. Das wiederhergestellte Anzeigegerät wird aus der Fault Device List entfernt.
Seite 72 Bildschirmanpassung Die Bildschirmeinstellungen (Kontrast, Helligkeit usw.) können angepasst werden. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Picture. Benutzerdef. Wählen Sie ein Element aus, und ändern Sie die entsprechende Bildschirmeinstellung. Color und Tint sind nicht verfügbar, wenn die Eingangsquelle PC ist. Red, Green, Blue und PC Screen Adjustment sind nicht verfügbar, wenn die Eingangsquelle Video ist.
Seite 73 Green Passt die Intensität der grünen Farbe des ausgewählten Anzeigegeräts an. Blue Passt die Intensität der blauen Farbe des ausgewählten Anzeigegeräts an.
Seite 74 Optionen Dynamic Contrast Ändert den Dynamic Contrast des ausgewählten Anzeigegeräts. Gamma Control Ändert den Gammawert des ausgewählten Anzeigegeräts. Auto Motion Plus Diese Option wird verwendet, um dynamische Bilder anzuschauen. Off: deaktiviert die Auto Motion Plus-Funktion Clear: stellt die Auto Motion Plus-Stufe auf klar ein. Dieser Modus eignet sich für die Anzeige lebendiger Bilder.
Seite 75 Größe Picture Size Ändert die Bildschirmgröße des ausgewählten Anzeigegeräts. Das Element Detail wird deaktiviert, wenn Picture Size auf einen Modus eingestellt ist, der keine detaillierte Konfiguration unterstützt. Die Schaltflächen -/+ können zur Zoom-Änderung verwendet werden. Der Bildschirm kann mit den Nach-oben-/Nach-unten-/Nach-links-/Nach-rechts-Schaltflächen neu positioniert werden.
Seite 76 Anpassen des Tons Sie können die Toneinstellungen anpassen. Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte Sound. Bass oder Treble ist deaktiviert, wenn das Element vom ausgewählten Gerät nicht unterstützt wird. Bass Anpassen der Bässe des ausgewählten Anzeigegeräts Treble Anpassen der Höhen des ausgewählten Anzeigegeräts Balance (L/R)
Seite 77 Systemkonfiguration Wählen Sie Anzeigegeräte aus der Geräteliste aus, und klicken Sie dann auf die Registerkarte System. Video Wall Die Funktion Video Wall kann verwendet werden, um einen Bildausschnitt anzuzeigen oder auf jedem der angeschlossenen Anzeigegeräte dasselbe Bild anzuzeigen. Video Wall ist nur aktiviert, wenn sich Geräte in der Gruppe befinden. Video Wall Aktivieren oder Deaktivieren von Video Wall Format...
Seite 78 Auswählen der Anzahl der vertikal anzuordnenden Teilbildschirme Bis zu 15 Teilbildschirme können in einer Reihe angeordnet werden. V kann maximal den Wert 6 haben, wenn H den Wert 15 hat. Screen Position Anzeigen des Layouts der (mit dem Bildschirmteiler konfigurierten) Teilbildschirme oder Ändern des Layouts nach Bedarf Screen Position und Preview sind aktiviert, wenn Video Wall „ON“...
Seite 79 Allgemein User Auto Color Automatische Einstellung der Bildschirmfarben Nur im PC-Modus verfügbar. Auto Power Stellt das Gerät so ein, dass es sich automatisch einschaltet. Standby Control Aktiviert den Standby-Modus, wenn keine Eingangsquelle erkannt wird. Lüfter und Temperatur Konfiguriert die Einstellungen, die zur Erkennung der Lüfterdrehzahl und Innentemperatur zum Schutz des Geräts erforderlich sind.
Seite 80 Sicherheit Safety Lock Sperren der Bildschirmmenüs Stellen Sie zum Entsperren der Menüs Safety Lock auf Off ein. Button Lock Sperren der Tasten am Anzeigegerät Stellen Sie zum Entsperren der Tasten Button Lock auf Off ein. OSD-Anzeige Source OSD Wählen Sie aus, ob eine Meldung angezeigt werden soll, wenn die Source geändert wird. Not Optimum Mode OSD Wählen Sie aus, ob eine Meldung angezeigt werden soll, wenn ein nicht kompatibler Modus ausgewählt wird.
Seite 81 Zeit Clock Set Ändert die aktuelle Uhrzeit auf dem ausgewählten Anzeigegerät in die Uhrzeit eines angeschlossenen PCs. Wenn auf dem Anzeigegerät keine Uhrzeit eingestellt ist, werden Null-Werte angezeigt. Timer On Time: legt fest, zu welcher Uhrzeit das ausgewählte Anzeigegerät eingeschaltet werden soll Off Time: legt fest, zu welcher Uhrzeit das ausgewählte Anzeigegerät ausgeschaltet werden soll Volume: legt die Lautstärke des Anzeigegeräts fest, wenn es von On Time eingeschaltet wird Source: legt die Eingangsquelle des Anzeigegeräts fest, wenn es von On Time eingeschaltet wird...
Seite 82 Repeat: legt den Zeitraum fest, in dem der ausgewählte Timer wiederholt werden soll Once † EveryDay † Mon~Fri † Mon~Sat † Sat~Sun † Manual † Die Kontrollkästchen zur Auswahl der Wochentage unter Repeat sind nur aktiviert, wenn Manual ausgewählt ist. Holiday Management Mit Holiday Management können Sie verhindern, dass Geräte, die vom Timer an einem bestimmten Tag eingeschaltet werden würden, eingeschaltet werden.
Seite 83 Einbrennschutz Pixel Shift Verschiebt den Bildschirm leicht in bestimmten Zeitabständen, um ein Einbrennen zu verhindern. Screen Saver Diese Funktion verhindert das Einbrennen, wenn der Bildschirm des ausgewählten Anzeigegeräts für einen längeren Zeitraum nicht verwendet wird. Interval: legt die Wartezeit bis zur Aktivierung von Screen Saver (Bildschirmschoner) fest. Mode: Die Time-Einstellung kann für Mode jeweils unterschiedlich sein.
Seite 84: Tool-Einstellungen
Die Funktion Safety Screen verhindert das Einbrennen, wenn der Bildschirm eines Anzeigegeräts für einen längeren Zeitraum ein statisches Bild anzeigt. Lamp Control Lamp Control wird verwendet, um die Hintergrundbeleuchtung anzupassen und den Stromverbrauch zu reduzieren. Stellt die Hintergrundbeleuchtung für das gewählte Anzeigegerät zu einer gegebenen Zeit automatisch ein.
Seite 85 Zurückset. Reset Picture Setzt die Bildschirmeinstellungen zurück. Reset Sound Setzt die Toneinstellungen zurück. Reset System Setzt die Systemeinstellungen zurück. Reset All Setzt gleichzeitig die Bildschirm-, Ton- und Systemeinstellungen zurück. Edit Column Zur Auswahl der Elemente, die in der Geräteliste angezeigt werden sollen. Information Zeigt die Programminformationen an...
Seite 86 Sonstige Funktionen Ändern der Größe eines Fensters Platzieren Sie den Mauszeiger auf einer Ecke des Programmfensters. Ein Pfeil erscheint. Bewegen Sie den Pfeil, um die Größe des Programmfensters anzupassen. Gruppenverwaltung Erstellen von Gruppen Sie können Gruppen erstellen und die Gerätelisten pro Gruppe verwalten. Doppelte Gruppennamen sind nicht zulässig.
Seite 87 Klicken Sie mit der rechten Maustaste, und wählen Sie in der auf der linken Seite des Programmfensters angezeigten Geräteliste Group>Edit aus. Klicken Sie im Fenster Edit Group auf Add on the sub level oder Add on the same level. Add on the sub level: erstellt eine Untergruppe unter der ausgewählten Gruppe. Add on the same level: erstellt eine Gruppe auf der gleichen Ebene wie die ausgewählte Gruppe.
Seite 88 Umbenennen von Gruppen Wählen Sie einen Gruppennamen aus, und klicken Sie auf Edit. Klicken Sie im Fenster Edit Group auf Rename. Rename Wenn im alten Gruppennamen ein Cursor angezeigt wird, geben Sie einen neuen Gruppennamen ein. Zeitplanverwaltung Erstellen von Zeitplänen Zum Erstellen und Registrieren eines Zeitplans auf Gruppenebene.
Seite 89 Klicken Sie auf die Schaltfläche Add. Das Fenster Add Schedule wird angezeigt. Klicken Sie unterhalb von Device Group auf Add, und wählen Sie die Gruppe aus, der Sie einen Zeitplan hinzufügen möchten. Wählen Sie Date&Time/Action aus, und klicken Sie auf OK. Der Zeitplan wird hinzugefügt, und eine Liste der Zeitpläne wird in der Geräteliste angezeigt.
Seite 90 Löschen eines Zeitplans Um einen Zeitplan zu löschen, wählen Sie ihn aus, und klicken Sie auf Delete. Handbuch zur Fehlerbehebung Problem Lösung Das Anzeigegerät, das Sie steuern Überprüfen Sie den Anschluss des RS232C-Kabels möchten, wird in der (kontrollieren Sie, ob das Kabel ordnungsgemäß mit dem Steuerungsinfotabelle nicht richtigen seriellen Anschluss verbunden ist).
Seite 91 Problem Lösung Das Anzeigegerät wird zu Stellen Sie die Uhrzeit am PC ein, um die Zeit zwischen den unterschiedlichen Zeiten ein- und angeschlossenen Anzeigegeräten zu synchronisieren. ausgeschaltet, obwohl On Time oder Off Time eingestellt ist. Die Fernbedienung funktioniert Die Fernbedienung funktioniert möglicherweise nicht richtig, nicht.
Seite 92: Einstellen Des Lcd-Bildschirms
Einstellen des LCD-Bildschirms Eingang Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Quellen Dient zum Auswählen von PC, HDMI oder einer anderen an den LCD-Bildschirm angeschlossenen externen Signalquelle.
Seite 93 Einstellen des LCD-Bildschirms Hinweis Der RGB/COMPONENT IN-Anschluss ist geeignet für RGB (PC)- und Komp.-Signale. Möglicherweise ist das Bild jedoch gestört, wenn das externe Eingangssignal nicht mit dem ge- wählten Videosignal übereinstimmt. Hinweis Die Funktion PIP steht nicht zur Verfügung, wenn Videowand aktiviert (Ein) ist. Wenn externe AV-Geräte, wie DVD-Player oder Videorecorder (VCR) an den LCD-Bildschirm an- geschlossen werden, können Sie mit Hilfe von PIP (Bild im Bild) Videos von der externen Quelle in einem kleinen Fenster anzeigen, welches das herkömmliche PC-Videosignal überlagert.
Seite 94 Einstellen des LCD-Bildschirms • PC: DVI / AV / HDMI1 / HDMI2 / DisplayPort • DVI : PC • AV: PC • HDMI: PC • Display Port : PC Format Mit dieser Option kann der Benutzer die Größe des PIP-Fensters verändern. Hinweis Bild >...
Seite 95 Einstellen des LCD-Bildschirms • Deckend Name bearb. Vergeben Sie an das an die Eingangsbuchsen angeschlossene Eingabegerät einen Namen, um die Auswahl der Signalquelle zu vereinfachen. VCR / DVD / Kabel-STB / HD-STB / Sat-STB / AV-Receiver / DVD-Receiver / Spiel /Camcor- der / DVD-Kombi / DVD-HD-Rec / PC / DVI PC / DVI-Geräte Hinweis •...
Seite 96 Einstellen des LCD-Bildschirms Unter PIP > Quelle finden Sie die kompatiblen Signale für jede primäre Eingangsquelle. Quelle Auto-Umsch. Wenn Quelle Auto-Umsch. aktiviert (Ein) ist, wird die Videoquelle der Anzeige automatisch nach einem aktiven Videosignal durchsucht. Die ausgewählte Primärquelle wird aktiviert, wenn die aktuelle Eingangsquelle nicht erkannt wird. Die ausgewählte Sekundärquelle wird aktiviert, wenn an der primären Signalquelle kein Signal an- steht.
Seite 97 Einstellen des LCD-Bildschirms Primärquelle Legen Sie die Primärquelle als automatische Eingangsquelle fest. Sekundärquelle Legen Sie die Sekundärquelle als automatische Eingangsquelle fest. Bild [Modus PC / DVI / DisplayPort / MagicInfo] Verfügbare Modi • PC / DVI / DisplayPort • • Komp.
Seite 98 Einstellen des LCD-Bildschirms Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Information Empfohlen für den Austausch genauer Informationen (z. B. öffentliche Informationen). Werbung Empfohlen für die Anzeige von Werbung (z. B. Videowerbung sowie Werbung im Innen- und Außenbereich). Benutzerd. Benutzerd. Sie können die Bildschirmmenüs nutzen, um den Kontrast und die Helligkeit nach Ihren persönlichen Vorlieben zu ändern.
Seite 99 Einstellen des LCD-Bildschirms • Natürlich • Modus1 Einstellen eines helleren Bildes als Natürlich. • Modus2 Einstellen eines dunkleren Bildes als Modus 1. • Modus3 Erhöhen des Kontrasts zwischen hellen und dunklen Farben. Farbton Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Sie können die Farbtemperatur ändern.
Seite 100 Einstellen des LCD-Bildschirms Grün Blau Color Temp. Die Color Temp. ist ein Maß für die Wärme der Bildfarben. Hinweis • Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. • Diese Funktion ist nur dann aktiviert, wenn Farbton auf Aus eingestellt ist. Bildjustierung Mit Bildjustierung können Sie die Feinabstimmung vornehmen und das Bild optimieren, indem Sie das Rauschen entfernen, durch das ein instabiles, flackerndes Bild entsteht.
Seite 101: Auto Einstellung
Einstellen des LCD-Bildschirms Mit dieser Option stellen Sie die horizontale und vertikale Bildschirmposition ein. Auto Einstellung Die Werte für Fein, Grob und Position werden automatisch eingestellt. Wenn Sie die Auflösung über die Systemsteuerung ändern, wird die Funktion automatisch ausgeführt. Hinweis Nur im PC-Modus verfügbar.
Seite 102 Einstellen des LCD-Bildschirms G-Offset B-Offset Format Ermöglicht die Auswahl einer anderen Format. 16:9 HDMI-Schwarzwert Wenn Sie einen DVD-Player oder eine Set-Top-Box über HDMI oder DVI an Ihr Gerät anschließen, kann es zu einer Verschlechterung der Bildqualität kommen. Dies drückt sich, je nach angeschlossenem externen Gerät, in einer Zunahme des Schwarzwerts, geringem Kontrast und Farbfehlern usw.
Seite 103 Einstellen des LCD-Bildschirms Hinweis • Verfügbare Modi: PIP Ein Kontrast Stellt den Kontrast des PIP-Fensters auf dem Bildschirm ein. Helligkeit Stellt die Helligkeit des PIP-Fensters auf dem Bildschirm ein. Schärfe Einstellen der Schärfe des PIP-Fensters auf dem Bildschirm. Farbe Damit stellen Sie die Farbe im Bild-im-Bild-Fenster ein. Hinweis Der PIP-Eingang funktioniert nur im Modus DVI, AV, HDMI oder Komp..
Seite 104 Einstellen des LCD-Bildschirms Hinweis Deaktiviert, wenn PIP aktiviert (Ein) ist. Lampensteuerung Dient zum Einstellen der Hintergrundbeleuchtung, um den Energieverbrauch zu reduzieren. Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist. Uniformitätsverbess. Die Helligkeit wird für den gesamten Bildschirm gleichmäßig übernommen. Bild zurücksetzen Zurücksetzen der Bildschirmeinstellungen.
Seite 105 Einstellen des LCD-Bildschirms Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Modus Der LCD-Bildschirm verfügt über vier automatische Bildeinstellungen ("Dynamisch", "Standard", "Film"...
Seite 106 Einstellen des LCD-Bildschirms Einstellen der Bildschärfe Farbe Hiermit stellen Sie die Bildschärfe ein. Farbton Lässt die Anzeige natürlicher erscheinen. Hinweis Nur bei NTSC-Signalen möglich. Farbton Sie können die Farbtemperatur ändern. Auch die einzelnen Farbkomponenten können vom Benutzer angepasst werden. Hinweis Nicht verfügbar, wenn Optimalkontrast aktiviert (Ein) ist.
Seite 107 Einstellen des LCD-Bildschirms Hinweis Diese Funktion wird aktiviert, wenn Modus auf Benutzerd. eingestellt ist und Optimalkontrast sowie Farbton deaktiviert (Aus) sind. Format Ermöglicht die Auswahl einer anderen Format. PC-Modus (PC, HDMI[PC-Takt]): 16:9 - 4:3 Video-Modus (HDMI [Video-Takt], AV oder Komp.): 16:9 - Zoom1 - Zoom2 - 4:3 - Bildanpas- sung - Benutzerd.
Seite 108 Einstellen des LCD-Bildschirms Hinweis Die Funktion Digitale RM ist nicht bei allen Auflösungen verfügbar. HDMI-Schwarzwert Wenn Sie einen DVD-Player oder eine Set-Top-Box über HDMI oder DVI an Ihr Gerät anschließen, kann es zu einer Verschlechterung der Bildqualität kommen. Dies drückt sich, je nach angeschlossenem externen Gerät, in einer Zunahme des Schwarzwerts, geringem Kontrast und Farbfehlern usw.
Seite 109 Einstellen des LCD-Bildschirms PIP-Bild Anpassen der Einstellungen für das PIP -Fenster. Hinweis Verfügbare Modi: PIP Ein Kontrast Stellt den Kontrast des PIP-Fensters auf dem Bildschirm ein. Helligkeit Stellt die Helligkeit des PIP-Fensters auf dem Bildschirm ein. Schärfe Einstellen der Schärfe des PIP-Fensters auf dem Bildschirm. Optimalkontrast Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so eingestellt, dass ein optimaler Kontrast erzielt wird.
Seite 110 Einstellen des LCD-Bildschirms Uniformitätsverbess. Die Helligkeit wird für den gesamten Bildschirm gleichmäßig übernommen. Bild zurücksetzen Zurücksetzen der Bildschirmeinstellungen. Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) •...
Seite 111 Einstellen des LCD-Bildschirms Der LCD-Bildschirm verfügt über einen integrierten HiFi-Stereoverstärker. Standard Wählen Sie Standard, um die werkseitigen Standardeinstellungen zu übernehmen. Musik Wählen Sie Musik, wenn Sie sich Musikvideos oder Konzerte ansehen möchten. Film Wählen Sie Film, wenn Sie einen Film ansehen möchten. Sprache Wählen Sie Sprache, wenn Sie Programme mit überwiegend gesprochenem Inhalt (z.
Seite 112: Ton Wählen
Einstellen des LCD-Bildschirms Diese Funktion verringert die Lautstärkeunterschiede zwischen den einzelnen Sendern. SRS TS XT SRS TS XT ist ein patentiertes SRS-Verfahren für die Wiedergabe von 5.1-Mehrkanalton über zwei Lautsprecher. Mit TruSurround XT kommen Sie in den Genuss überzeugender Virtual-Surround-Ef- fekte über alle Stereo-Systeme mit zwei Lautsprechern, einschließlich interner Fernsehlautsprecher.
Seite 113 Einstellen des LCD-Bildschirms Einstellungen Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Sprache Sie können eine von 14 Sprachen auswählen.
Seite 114: Sleep-Timer
Einstellen des LCD-Bildschirms Einstellen der aktuellen Uhrzeit. Sleep-Timer Hiermit wird der LCD-Monitor zu einer bestimmten Zeit automatisch ausgeschaltet. Timer1 / Timer2 / Timer3 Sie können den LCD-Bildschirm so einstellen, dass er sich zu einer bestimmten Zeit automatisch aus- oder einschaltet. Hinweis •...
Seite 115: Feiertagsverwaltung
Einstellen des LCD-Bildschirms • Täglich : Der Timer wird täglich wiederholt. • Mo–Fr : Der Timer wird von Montag bis Freitag wiederholt. • Mo–Sa : Der Timer wird von Montag bis Samstag wiederholt. • Sa–So : Der Timer wird am Samstag und Sonntag ausgelöst. •...
Seite 116 Einstellen des LCD-Bildschirms Menütransparenz Ändern Sie die Hintergrundtransparenz der Bildschirmanzeige. Hoch Mittel Gering Deckend Tastensperre PIN ändern Sie können das Kennwort ändern. Das voreingestellte Kennwort für den LCD-Bildschirm lautet "0000". Hinweis Wenn Sie Ihr Kennwort vergessen haben, drücken, Sie die Tasten INFO →EXIT →MUTE auf der Fernbedienung, um das Kennwort wieder auf „0000“...
Seite 117 Einstellen des LCD-Bildschirms Energiesparmod. Diese Funktion reguliert den Stromverbrauch des Geräts so, dass Energie gespart wird. Videowand Bei einer Videowand sind mehrere Videobildschirme so zusammengeschaltet, dass jeder einzelne Bildschirm ein Segment eines Gesamtbildes anzeigt bzw. das gleiche Bild auf jedem Bildschirm an- gezeigt wird.
Seite 118 Einstellen des LCD-Bildschirms Format Das Format kann ausgewählt werden, um ein segmentiertes Bild anzuzeigen. • Vollbild Diese Option ergibt ein Vollbild ohne Ränder. • Natürlich Mit dieser Option erfolgt eine natürliche Bildwiedergabe im ursprünglichen Seitenverhältnis. Horizontal Hiermit wird festgelegt, in wie viele Bereiche der Bildschirm horizontal unterteilt werden soll. Es gibt fünfzehn Einstellmöglichkeiten: 1~15.
Seite 119 Einstellen des LCD-Bildschirms Bildschirmposition Das Bild kann in mehrere Bilder unterteilt werden. Sie können zum Segmentieren mehrere Bildschirme mit unterschiedlicher Anordnung auswählen. • Wählen Sie unter Bildschirmposition einen Modus. • Wählen Sie ein Display aus der Display-Auswahl. • Die Auswahl erfolgt durch Eingeben einer Zahl im ausgewählten Modus. •...
Seite 120 Einstellen des LCD-Bildschirms Horizontal Hiermit wird festgelegt, um wie viele Pixel der Bildschirm horizontal verschoben werden soll. Es gibt fünf Einstellmöglichkeiten: 0, 1, 2, 3, und 4. Vertikal Hiermit wird festgelegt, um wie viele Pixel der Bildschirm vertikal verschoben werden soll. Es gibt fünf Einstellmöglichkeiten: 0, 1, 2, 3, und 4.
Seite 121 Einstellen des LCD-Bildschirms Wenn Sie den Vorgang zum Entfernen von Nachbildern starten, wird der Vorgang für den eingestellten Zeitraum ausgeführt und dann automatisch beendet. • • Modus Sie können den Typ des Bildschirmschutz ändern. • Balken • Löschen • Pixel Periode Mit dieser Funktion können Sie die Ausführungsdauer jedes im Timer eingestellten Modus festlegen.
Seite 122 Einstellen des LCD-Bildschirms Balken Diese Funktion verhindert Nachbilder auf dem Bildschirm, indem sie lange vertikale Linien in Schwarz und Weiß auf dem Bildschirm verschiebt. Löschen Diese Funktion verhindert Nachbilder auf dem Bildschirm, indem sie ein rechteckiges Muster auf dem Bildschirm verschiebt. Pixel Diese Funktion verhindert Nachbilder, indem viele Bildschirmpixel verschoben werden.
Seite 123: Auflösung Wählen
Einstellen des LCD-Bildschirms Auflösung wählen Wenn das Bild bei einer Einstellung der Grafikkartenauflösung auf 1024 x 768 bei 60 Hz, 1280 x 768 bei 60 Hz, 1360 x 768 bei 60 Hz oder 1366 x 768 bei 60 Hz nicht ordnungsgemäß angezeigt wird, können Sie mit dieser Funktion (Resolution Select) dafür sorgen, dass das Bild in der angegebenen Auflösung angezeigt wird.
Seite 124: Erweiterte Einstellungen
Einstellen des LCD-Bildschirms Menüdrehung Bildschirmmenü drehen Querformat Hochformat Erweiterte Einstellungen Ausführliche Konfiguration der Einstellungen. Lüfter & Temperatur Schützt das Gerät durch Messen der Innentemperatur und der Lüfterdrehzahl. Hinweis Beim Modell UD55A wird das Menü Lüfter & Temperatur als Temperatur angezeigt. Lüftersteuerung (nur Modell UD46A) Einstellen von „Auto“...
Seite 125: Temperatursteuerung
Einstellen des LCD-Bildschirms Hinweis Verfügbar, wenn Lüftersteuerung aktiviert (Manuell) ist. Temperatursteuerung Erkennt die Innentemperatur des Geräts und gibt die gewünschte Temperatur an. Das Gerät wird standardmäßig auf 77˚ C eingestellt. Hinweis • Das Bild wird abgedunkelt, wenn die Temperatur die angegebene Temperatur übersteigt, und bei einem weiterem Anstieg der Temperatur wird das Gerät automatisch abgeschaltet, um ein Über- hitzen zu verhindern.
Seite 126 Einstellen des LCD-Bildschirms Autom. An Aktivieren oder deaktivieren von Autom. An für das Gerät. • • Hinweis Wenn Autom. An aktiviert (Ein) ist, wird das Gerät automatisch angeschaltet, sobald Sie es mit dem Stromnetz verbinden. Tastensperre Sperren bzw. Freigeben der Monitor-Bedientasten am Gerät. •...
Seite 127: Standby-Steuerung
Einstellen des LCD-Bildschirms Hinweis Nur im PC-Modus aktiviert. Standby-Steuerung Einstellen des Standbymodus, der ausgelöst wird, wenn kein Eingangssignal festgestellt wird. • Die Meldung <Kein Signal> wird angezeigt, wenn kein Eingangssignal erkannt wird. • Der Stromsparmodus wird ausgelöst, wenn kein Eingangssignal festgestellt wird. •...
Seite 128 Einstellen des LCD-Bildschirms OSD von Quelle • • Ungeeigneter Mode - OSD • • Kein Signal - OSD • • MDC - OSD •...
Seite 129: Software-Update
Einstellen des LCD-Bildschirms • Software-Update Durchführen einer Softwareaktualisierung. Stellen Sie die Verbindung zwischen dem Gerät und einem Computer über ein digitales Signal wie DVI oder HDMI her. Klicken Sie auf die von der Software generierte BMP-Bilddatei. Das nachfolgende Bild erscheint auf dem Bildschirm des Geräts. Während das von der Software generierte BMP-Bild auf dem Bildschirm angezeigt wird, wählen Sie Software-Update.
Seite 130: Alles Zurücksetzen
Einstellen des LCD-Bildschirms Reset OSD Menü Setup Zurücksetzen aller Werte einer Einstellung. Alles zurücksetzen Zurücksetzen aller Einstellungen der Anzeige. Multi Control Verfügbare Modi • PC / DVI / DisplayPort • • Komp. • HDMI • MagicInfo • ID einstellen Weist dem Einstellungssatz eine ID zu ID eingeben Dient zum Auswählen der Senderfunktionen für die einzelnen Geräte.
Seite 131: Netzwerkeinstellungen
Einstellen des LCD-Bildschirms MDC-Verbindung Auswählen eines Anschlusses für den Empfang der MDC-Eingänge. Netzwerkeinstellungen IP-Einstellungen • Auto • Manuell - IP-Adresse : Geben Sie die IP-Adresse von Hand ein, wenn IP-Einstellungen auf Manuell eingestellt ist. - Subnet-Maske : Geben Sie die Subnet-Maske von Hand ein, wenn IP-Einstellungen auf Man- uell eingestellt ist.
Seite 132 Einstellen des LCD-Bildschirms • MagicInfo • Hinweis • Sie müssen einen TV-Tuner (gesondert erhältlich) anschließen, um das Fernsehgerät zu verwenden. (Nur USA) • MagicInfo kann nur dann aktiviert werden, wenn eine Netzwerkbox installiert ist. Hinweis • Die Fernbedienung kann verwendet werden um MagicInfo auszuwählen. Es wird jedoch emp- fohlen, eine separate USB-Tastatur zu verwenden, wenn Sie MagicInfo in vollem Umfang nutzen möchten.
Seite 133 Einstellen des LCD-Bildschirms • Um die Werte der Einstellungsparameter zu speichern, die geändert wurden, während die Funktion EWF auf Aktivieren eingestellt ist, müssen Änderungen mit Übernehmen übernommen werden. • Durch Auswählen von Deaktivieren, Aktivieren oder Übernehmen wird das System neu ges- tartet.
Seite 134 Einstellen des LCD-Bildschirms Wenn Sie mehrere Sprachen verwenden, können Sie eine der angebotenen Sprachen auswählen und einstellen. Hinweis Als Standardsprache ist Englisch eingestellt. Wenn Sie Englisch als Sprache für das Bildschirm- menü verwenden möchten, müssen Sie keine Sprache auswählen. Select Screen Type - step 4 Sie können auswählen, in welcher Weise Ihre Anzeige gedreht wird.
Seite 135 Einstellen des LCD-Bildschirms Hier werden die vom Benutzer gewählten Einstellungen angezeigt. Hinweis Wenn das Symbol für Magicinfo im Infobereich nicht angezeigt wird, doppelklicken Sie auf das Symbol Magicinfo auf dem Desktop. Das Symbol wird nun angezeigt.
Seite 136: Fehlerbehebung
Fehlerbehebung Selbsttest zur Funktionsprüfung Hinweis Überprüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Wenn Probleme auftreten, die Sie nicht selbst lösen können, wenden Sie sich an das Kundendienstzentrum. Selbsttest zur Funktionsprüfung Schalten Sie sowohl den Computer als auch den LCD-Bildschirm aus. Ziehen Sie das Videokabel hinten aus dem Computer heraus.
Seite 137: Symptome Und Empfohlene Abhilfemaßnahmen
Fehlerbehebung • Verwenden Sie zur Reinigung weder Benzol, noch Ver- dünner oder andere brennbare Substanzen. 2) Pflege der Oberfläche des Flachbildschirms. Zum Reinigen ein weiches Tuch (Baumwollflanell) verwenden. • Verwenden Sie unter keinen Umständen Aceton, Benzol oder Verdünner. (Diese Mittel können die Bildschirmoberfläche beschädi- gen oder verformen.) •...
Seite 138 Fehlerbehebung Installationsprobleme (PC) Hinweis Hier werden Probleme im Zusammenhang mit der Installation des LCD-Monitors zusammen mit ihren Lösungen aufgeführt. Der LCD-Bildschirm flackert. Überprüfen Sie, ob das Signalkabel zwischen Computer und LCD-Bildschirm fest angeschlos- sen ist. (Informationen dazu finden Sie unter Anschließen an einen Computer) Bildschirmprobleme Hinweis Hier werden Probleme im Zusammenhang mit dem LCD-Bildschirm zusammen mit ihren Lösungen...
Seite 139: Probleme Im Zusammenhang Mit Audio
Fehlerbehebung Orientieren Sie sich dabei an den aktuellen Informationen im Bildschirmmenü sowie der Tabelle mit den Voreingestellter Timing-Modi. Das Bild wird durch Schattenbilder überlagert. Vergewissern Sie sich, dass die eingestellten Werte für Auflösung und Frequenz innerhalb des vom LCD-Bildschirm unterstützten Bereichs fallen. Falls nicht, setzen Sie die Werte zurück. Orientieren Sie sich dabei an den aktuellen Informationen im Bildschirmmenü...
Seite 140: Probleme Im Zusammenhang Mit Der Fernbedienung
Fehlerbehebung Beim Ton werden die Höhen oder Tiefen zu sehr betont. Stellen Sie die Regler für Höhen und Tiefen geeignet ein. Probleme im Zusammenhang mit der Fernbedienung Hinweis Die hier aufgeführten Probleme und Lösungen betreffen die Fernbedienung. Die Tasten der Fernbedienung reagieren nicht. Überprüfen Sie die Polung der Batterien (+/-).
Seite 141 Fehlerbehebung Sie können die Einstellungen auch im BIOS SETUP vornehmen. (Siehe Windows-/Computer- handbuch). Windows 7: Stellen Sie den Energiesparmodus unter Systemsteuerung→Darstellung und Anpassung→An- passung→Bildschirmschonereinstellungen oder im BIOS SETUP des PCs ein. Wie werden das Gehäuse und der LCD-Bildschirm gereinigt? Ziehen Sie das Netzkabel aus der Dose, und reinigen Sie den LCD-Bildschirm dann mit einem weichen Tuch und entweder Reinigungslösung oder klarem Wasser.
Seite 142: Technische Daten
Technische Daten Allgemein Allgemein Modellname SyncMaster UD46A SyncMaster UD55A LCD-Bildschirm Größe 46 Zoll / 116 cm 55 Zoll / 138 cm Anzeigebereich 1018,0mm(H) x 572,6mm(V) 1209,6 mm (H) x 680,4 mm (V) Synchronisierung Horizontal 30 ~ 81 kHz Vertikal 56 ~ 85 Hz...
Seite 143 Hinweis • Änderungen der technischen Daten und des Geräte-Designs vorbehalten. • Duch Anschließen eines Samsung ID (Videowandausrüstung) erhöhen Sie das Gewicht eines LFD um 1,6 kg. Dies ist ein digitales Gerät der Klasse B. PowerSaver Dieser LCD-Bildschirm verfügt über ein eingebautes Energiesparsystem mit dem Namen PowerSaver.
Seite 144: Voreingestellter Timing-Modi
Technische Daten Status Normaler Energiespar- Ausschalten Ausschalten Betrieb modus (Netzschal- ter) Auslegung : Weniger als Weniger als Leistungsaufnahme 200 W (Typisch) Typisch : 175 UD55A Status Normaler Energiespar- Ausschalten Ausschalten Betrieb modus (Netzschal- ter) Stromversorgungsanzeige Blinkt Gelb Auslegung : Weniger als Weniger als Leistungsaufnahme 225 W...
Seite 145 Technische Daten Anzeigemodus Horizontal- Vertikalfre- Pixeltakt Synchronisa- frequenz quenz (Hz) (MHz) tionspolarität (kHz) (H/V) VESA, 800 x 600 48,077 72,188 50,000 VESA, 800 x 600 46,875 75,000 49,500 VESA, 848 x 480 31,020 60,000 33,750 VESA, 1024 x 768 48,363 60,004 65,000 VESA, 1024 x 768...
Seite 146: Zur Verbesserung Der Anzeigequalität
Informationen Zur Verbesserung der Anzeigequalität Stellen Sie die Auflösung und die Bildwiederholfrequenz am Computer wie nachfol- gend beschrieben ein, um die bestmögliche Bildqualität zu erhalten. Wenn auf dem TFT- LCD-Bildschirm nicht die bestmögliche Bildqualität angezeigt wird, kann es vorkommen, dass die Bildqualität ungleichmäßig ist. •...
Seite 147 Informationen Strom aus, Bildschirmschoner oder Stromsparmodus • Schalten Sie den Strom nach 12-stündigem Einsatz für 2 Stunden ab • Verwenden Sie das Energieschema der Energieverwaltung bei den Anzeigeeigenschaf- ten Ihres PCs, um den Monitor entsprechend einzustellen. • Verwenden Sie möglichst einen Bildschirmschoner – Wir empfehlen einen einfarbigen Bildschirmschoner oder ein bewegtes Bild.
Seite 148 Informationen Ändern Sie regelmäßig die Zeichenfarbe • Verwenden Sie helle Farben mit geringen Helligkeitsunterschieden. - Regelmäßig : Alle 30 Minuten die Zeichen- und Hintergrundfarbe wechseln • Alle 30 Minuten die bewegten Zeichen wechseln. • Lassen Sie Bilder und Logoanzeige regelmäßig wechseln. - Regelmäßig : Nach 4 Betriebsstunden 60 Sekunden lang ein bewegtes Bild mit Logo anzeigen.
Seite 149 Informationen Einsetzen der Screen Erasing-Funktion (Bildlöschen) mit dem Gerät • Einsetzen der Bildlöschfunktion - Symptom: 2 vertikale Blöcke bewegen sich durch das Bild und löschen es dabei...
Seite 150 Anhang Kontakt zu SAMSUNG Hinweis Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den SAM- SUNG-Kundendienst. North America U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca www.samsung.com/ca_fr (French) MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com Latin America ARGENTINA 0800-333-3733 http://www.samsung.com...
Seite 151 Anhang Europe http://www.samsung.com/be_fr (French) BOSNIA 05 133 1999 BULGARIA 07001 33 11 http://www.samsung.com CROATIA 062 SAMSUNG (062 726 7864) http://www.samsung.com CZECH 800 - SAMSUNG (800-726786) http://www.samsung.com DENMARK 70 70 19 70 http://www.samsung.com FINLAND 030 - 6227 515 http://www.samsung.com FRANCE 01 48 63 00 00 http://www.samsung.com...
Seite 152 BELARUS 810-800-500-55-500 http://www.samsung.com MOLDOVA 00-800-500-55-500 http://www.samsung.com Asia Pacific AUSTRALIA 1300 362 603 http://www.samsung.com NEW ZEALAND 0800 SAMSUNG (0800 726 http://www.samsung.com 786) CHINA 400-810-5858 http://www.samsung.com HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk http://www.samsung.com/ hk_en/ INDIA 1800 1100 11 http://www.samsung.com...
Seite 153: Inanspruchnahme Des Kostenpflichtigen Services (Kosten Für Kunden)
7095- 0077 http://www.samsung.com 8000 0077 http://www.samsung.com GHANA 0800-10077 http://www.samsung.com 0302-200077 KENYA 0800 724 000 http://www.samsung.com NIGERIA 0800 - SAMSUNG (726-7864) http://www.samsung.com SENEGAL 800-00-0077 http://www.samsung.com SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com TANZANIA 0685 88 99 00 http://www.samsung.com UGANDA 0800 300 300 http://www.samsung.com Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden)
Seite 154: Ein Schaden Am Gerät, Der Auf Einen Kundenfehler Zurückzuführen Ist
Wenn der Schaden am Gerät verursacht wird durch: • Einwirkung von außen oder fallen lassen • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd. ist.
Seite 155: Ordnungsgemäße Entsorgung
Anhang Diese Wiederholfrequenz wird als Vertikalfrequenz oder Bildak- tualisierungsrate bezeichnet. Maßeinheit: Hz Beispiel: Wenn ein Licht 60 Mal pro Sekunde aufleuchtet, so be- zeichnet man diese Frequenz als 60 Hz. Horizontalfrequenz Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet.
Seite 156 Jegliche Reproduktion ohne schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist strengs- tens untersagt. Samsung Electronics Co., Ltd. haftet nicht für in diesem Dokument enthaltene Fehler und Neben- oder Folgeschäden, die der Lieferung, dem Einsatz oder der Verwendung dieses Materials resultieren.

Diese Anleitung auch für:

Syncmaster ud55a

Samsung SyncMaster UD46A Benutzerhandbuch

Quicklinks

Verwandte Anleitungen für Samsung SyncMaster UD46A

Inhaltszusammenfassung für Samsung SyncMaster UD46A

Diese Anleitung auch für:

Inhaltsverzeichnis
