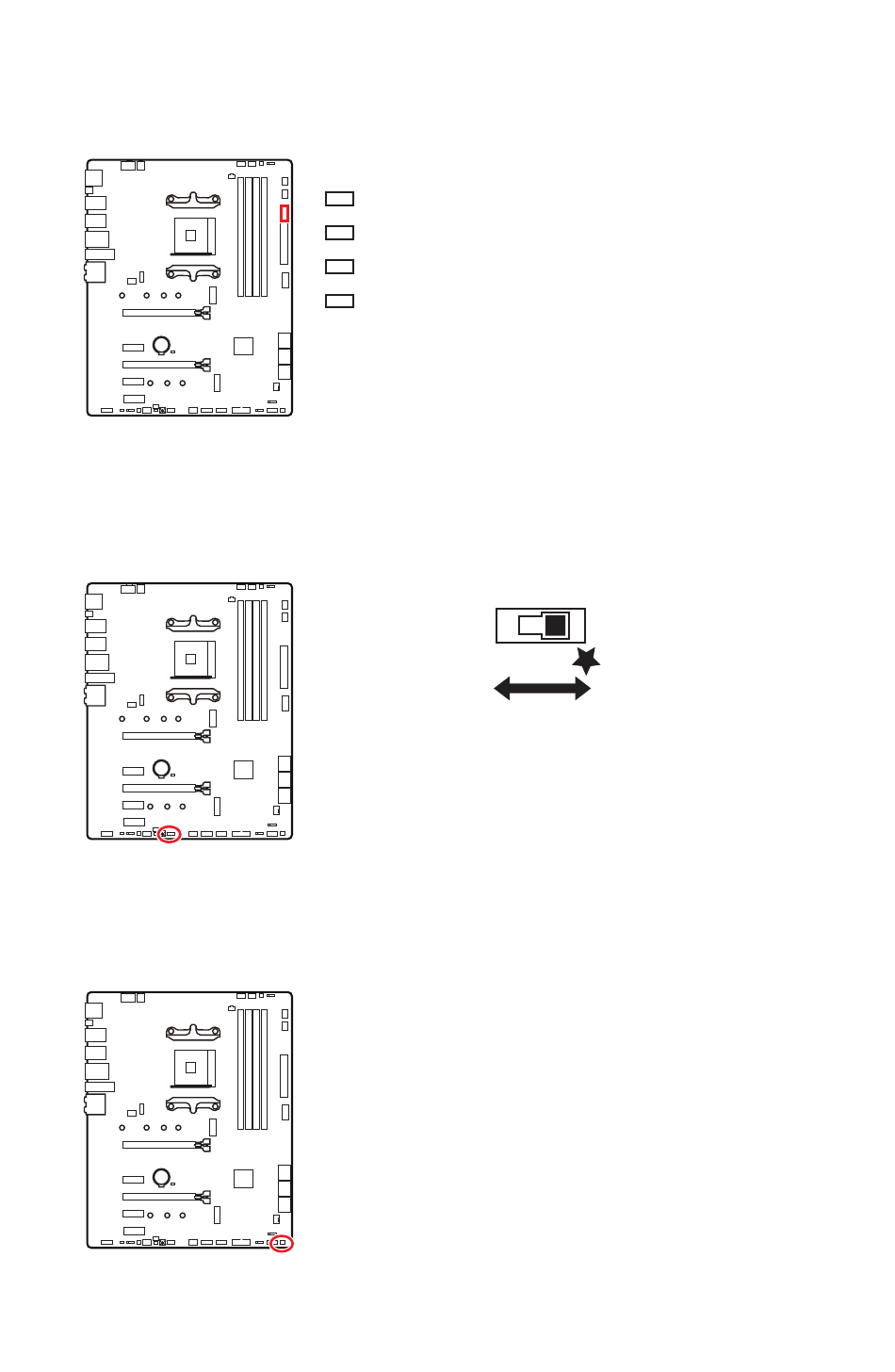

EZ Debug LED

Diese LEDs zeigen den Debug-Status des Motherboards an.
BAT1

LED_SW1: EZ LED-Steuerung

Mit diesem Schalter werden alle LEDs des Motherboards ein- und ausgeschaltet.
BAT1

JPWRLED1: LED Stromzufuhr

Dieser Anshcluss ermöglicht es dem Fachhändler die integrierten LED-Lichteffekte
zu zeigen.
BAT1
CPU - CPU wird nicht erkannt oder ist fehlerhaft.
DRAM - DRAM wird nicht erkannt oder ist fehlerhaft.
VGA - GPU wird nicht erkannt oder ist fehlerhaft.
BOOT - Boot-Gerät wird nicht erkannt oder ist
fehlerhaft.
LED_AUS
JPWRLED1 - LED Stromzufuhr
LED_EIN
(Standard)
Übersicht der Komponenten
31
