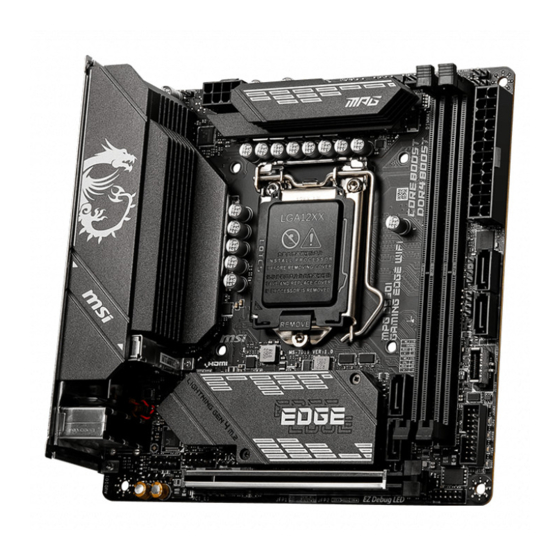

MSI MPG B560I GAMING EDGE WIFI Benutzerhandbuch
Verwandte Anleitungen für MSI MPG B560I GAMING EDGE WIFI
Inhaltszusammenfassung für MSI MPG B560I GAMING EDGE WIFI
- Seite 1 MPG B560I GAMING EDGE WIFI Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
- Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 簡体中文...
-
Seite 3: Quick Start
Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen. Présentation rapide Merci d’avoir choisi la carte mère MSI®. Ce manuel fournit une rapide présentation avec des illustrations explicatives qui vous aideront à assembler votre ordinateur. - Seite 12 Power On/ Einschalten/ Mettre sous-tension/ Включение питания/ 通電/ 전원 켜기/ 啟動電源/ 开机...
- Seite 43 EZ Debug LED ....................... 23 JRAINBOW1: Adressierbare RGB LED Anschluss ..........24 JRGB1: RGB LED Anschluss ................25 Installation von OS, Treibern & MSI Center ............26 Installation von Windows® 10 ................26 Installation von Treibern ..................26 MSI Center ......................26 UEFI BIOS ......................
-
Seite 44: Sicherheitshinweis
Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 45: Spezifikationen
∙ Dual-Kanal-Speicherarchitektur ∙ Unterstützt non-ECC, ungepufferte Speicher ∙ Unterstützt Intel® Extreme Memory Profile (XMP) * Weitere Informationen zu kompatiblen Speicher finden Sie unter: http://www.msi.com. ∙ 1x PCIe x16 Steckplatz Erweiterung- ▪ Unterstützt bis zu PCIe 4.0 für 11. Gen Intel® CPU anschlüsse... - Seite 46 ∙ Unterstützt Intel® Smart Response Technologie für Intel Core™ Prozessoren * Bevor Sie Intel® Optane™ Speichermodule verwenden, stellen Sie bitte über Downloads von der MSI Website sicher, dass die Treiber und das BIOS auf dem neuesten Stand sind. Intel® B560 Chipsatz ∙...
- Seite 47 Fortsetzung der vorherigen Seite ∙ 1x 24-poliger ATX Stromanschluss ∙ 1x 8-poliger ATX 12V Stromanschluss ∙ 4x SATA 6Gb/s Anschlüsse ∙ 2x M.2 Steckplätze (M-Key) ∙ 1x USB 3.2 Gen 1 5Gbit/s Typ-C Anschluss ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss (unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbit/s Anschlüsse) ∙...
- Seite 48 ∙ ACPI 6.2, SMBIOS 3.0 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ Intel Extreme Tuning Utility ∙ MSI APP Player (Bluestack) Software ∙ Open Broadcaster Software (OBS) ∙ CPU-Z MSI GAMING ∙ Google Chrome™, Google Toolbar, Google Drive ∙ Norton™ Internet Security Solution ∙...
- Seite 49 ▪ USB 3.2 Gen 2 10G ▪ USB Anschluss mit Typ A+C ▪ Front USB Typ-C ▪ 2oz Kupfer verdicktes PCB ∙ Schutz ▪ PCI-E Steel Armor ▪ Vorinstallierte Anschlussblende ∙ Erfahrung ▪ MSI Center ▪ Frozr AI Cooling ▪ Click BIOS 5 Spezifikationen...
-
Seite 50: Packungsinhalt
Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Motherboard MPG B560I GAMING EDGE WIFI Schnellinstallationsanleitung Dokumentation Anwendung Treiber DVD SATA 6Gb/s Kabel Kabel LED JRAINBOW Kabel Wi-Fi Antenne Gehäuse-Aufkleber M.2 Schraube + Abstand (1 Stück pro Packung) Zubehör... -
Seite 51: Rückseite E/A
Rückseite E/A Line In 2.5 Gbps LAN DisplayPort Line Out USB 3.2 Gen2 (10Gbps) Type-A USB 2.0 Type-A USB 2.0 Type-A Mic In Wi-Fi Antennen- USB 3.2 Gen2 anschlüsse (10Gbps) Type-C LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand... - Seite 52 Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus. Rückseite E/A...
-
Seite 53: Übersicht Der Komponenten
Übersicht der Komponenten Frontansicht SYS_FAN1 CPU Sockel PUMP_FAN1 DIMMA1 DIMMB1 CPU_FAN1 CPU_PWR1 JRGB1 JCI1 ATX_PWR1 JRAINBOW1 SATA1 SATA2 SATA3 JFP2 JUSB3 M2_1 JBAT1 JUSB2 SATA4 JFP1 PCI_E1 JTPM1 JAUD1 JUSB1 Unteransicht M2_2 Übersicht der Komponenten... -
Seite 54: Cpu Sockel
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren. -
Seite 55: Dimm Steckplätze
DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ http://www.msi.com. Übersicht der Komponenten... -
Seite 56: Pci_E1: Erweiterungssteckplatz
PCI_E1: Erweiterungssteckplatz ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet. Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der ∙... -
Seite 57: M2_1~2: M.2 Steckplätze (Key M)
M2_1~2: M.2 Steckplätze (Key M) M2_1 M2_2 ⚽ Video-Demonstration Eine anschauliche Darstellung zur Installation einesr M.2 SSD finden Sie im Video. https://youtu.be/2UeWMgjwogU ⚠ Wichtig Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM. ∙ ∙ Intel® Optane Technik unterstützt M2_2-Steckplatz. ™... - Seite 58 Installation eines M.2 Moduls 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Entfernen den M.2-SHIELD FROZR und entfernen Sie die Schutzfolie von den Wärmeleitpads. 3. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 4. Schrauben Sie den M.2 SSD mit 8,5H M.2-Schraube. 30º...
-
Seite 59: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. Buzzer Speaker JFP2 Speaker - Buzzer + Buzzer - Speaker + Power LED Power Switch JFP1 Reserved HDD LED Reset Switch HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch... -
Seite 60: Cpu_Pwr1, Atx_Pwr1: Stromanschlüsse
CPU_PWR1, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1 Ground +12V Ground +12V Ground +12V Ground +12V +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground ⚠... -
Seite 61: Jtpm1: Tpm Anschluss
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground ∙ (Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI Center-Dienstprogramm. Übersicht der Komponenten... -
Seite 62: Jusb2: Usb 3.2 Gen 1 Anschluss
JUSB2: USB 3.2 Gen 1 Anschluss Mit diesem Anschluss können Sie die USB 3.2 Gen 1 Anschlüsse auf dem Frontpanel verbinden. Power USB2.0+ USB3_RX_DN USB2.0- USB3_RX_DP Ground Ground USB3_TX_C_DP USB3_TX_C_DN USB3_TX_C_DN USB3_TX_C_DP Ground Ground USB3_RX_DP USB2.0- USB3_RX_DN USB2.0+ Power Ground No Pin ⚠... -
Seite 63: Cpu_Fan1, Pump_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1, PUMP_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Dieses Motherboard kann den PWM- und DC-Modus automatisch erfassen. -
Seite 64: Jci1: Gehäusekontaktanschluss
JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden. Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1-Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4. -
Seite 65: Jbat1: Clear Cmos Steckbrücke (Reset Bios)
JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten... -
Seite 66: Jrainbow1: Adressierbare Rgb Led Anschluss
3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu 200 LEDs. Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙ Übersicht der Komponenten... -
Seite 67: Jrgb1: Rgb Led Anschluss
R/B) mit der maximalen Leistung von 3 A (12 V). ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. ∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. Übersicht der Komponenten... -
Seite 68: Installation Von Os, Treibern & Msi Center
8. Starten Sie Ihren Computer neu. MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. -
Seite 69: Uefi Bios
UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. -
Seite 70: Bios Setup
* Beim Drücken der F10 Taste wird das Fenster zum Speichern der Einstellungen angezeigt. Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte http://download.msi.com/manual/mb/Intel500BIOSde.pdf oder scannen Sie den QR-Code. UEFI BIOS... -
Seite 71: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer. - Seite 72 Schritte zur Aktualisierung des BIOS: 1. Installieren und starten Sie „MSI Center“ und gehen Sie zur Support-Seite. 2. Wählen Sie Live Update aus und klicken Sie auf die Schaltfläche Advance. 3. Wählen Sie die BIOS-Datei aus und klicken Sie auf das Install-Symbol.
- Seite 259 MSI will comply with the product take back requirements at the end of life of MSI- branded products that are sold into the EU. You can return these products to local collection points.
