RXJ42+50A
R32 Split-Baureihen
4P513661-15N – 2021.12

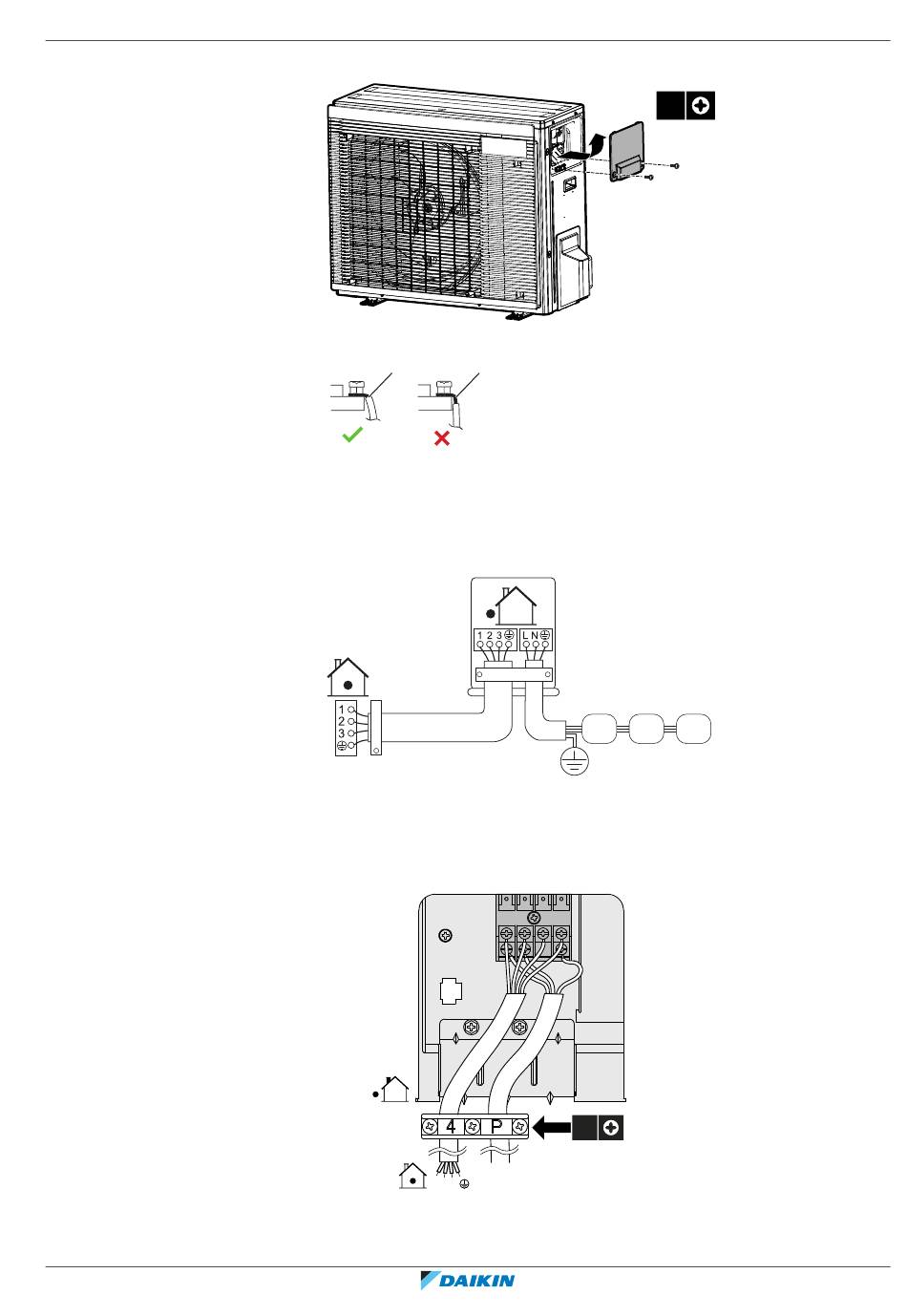

2 Die Schaltkastenabdeckung entfernen.
3 Die Isolierung (20 mm) von den Drähten abstreifen.
a
a Isolieren Sie das Kabelende bis zu diesem Punkt ab
b Übermäßige Abisolierungslänge kann Stromschlaggefahr bewirken oder eine
Ableitung verursachen
4 Den Kabelbinder öffnen.
5 Das Verbindungskabel und das Stromversorgungskabel wie folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom Gerät
e Stromversorgung
f Erde
1 2 3
6 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung
eines Kreuzschlitzschraubendrehers.
2
b
b
c
d
f
3×
9
Elektroinstallation
|
2×
1
1
50 Hz
220-240 V
e
Referenz für Installateure
53
