6 | Installation des Geräts

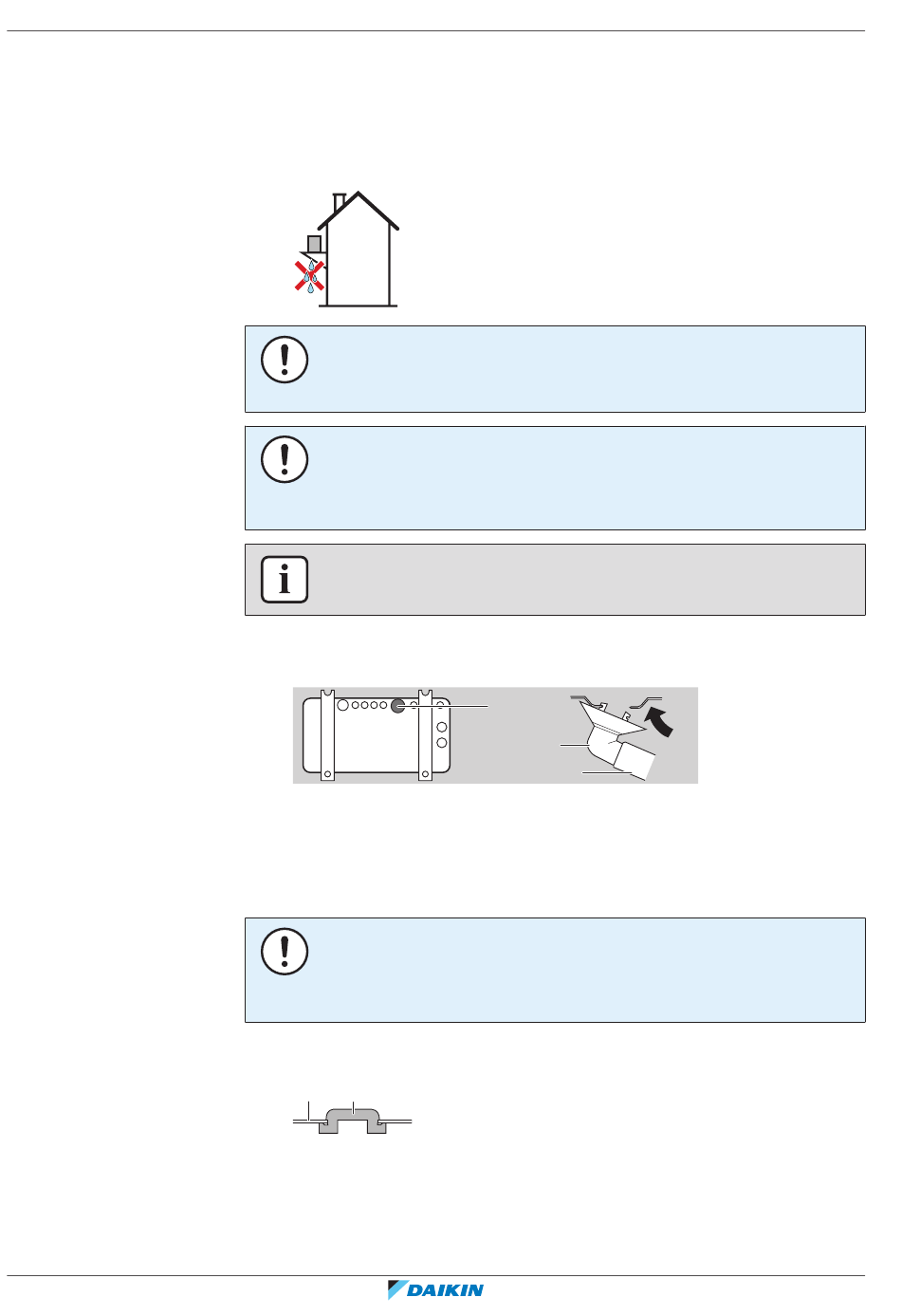

Abflusslöcher schließen und Abflussstutzen anbringen
Referenz für Installateure
32
▪ Achten Sie darauf, dass abfließendes Wasser nicht über Gehwege fließen kann,
damit es bei Frost dort nicht glatt wird.
▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb der Einheit in
einem Abstand von maximal 150 mm eine wasserdichte Platte an, damit kein
Wasser von unten eindringen kann und Kondenswasser nicht nach unten tropft
(siehe folgende Abbildung).
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima installiert, treffen Sie geeignete
Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
HINWEIS
Wenn die Abflusslöcher der Außeneinheit durch einen Montagesockel oder durch die
Fußbodenoberfläche verdeckt werden, dann platzieren Sie unter die Füße der
Außeneinheit zusätzliche Fußsockel mit einer Höhe von ≤30 mm.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler.
1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern).
a Ablassstutzen
b Unterer Rahmen
c Ablaufrohrstopfen
d Schlauch (bauseitig zu liefern)
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit KEIN Abflussstutzen,
Abflussschlauch und Kappen (1, 2) verwendet werden. Treffen Sie geeignete
Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür, dass die
Ränder der Abflusskappen die Löcher vollständig schließen.
a b
a Unterer Rahmen
b Abflusskappe
2 Abflussstutzen installieren.
b
a
c
d
RXJ42+50A
R32 Split-Baureihen
4P513661-15N – 2021.12
