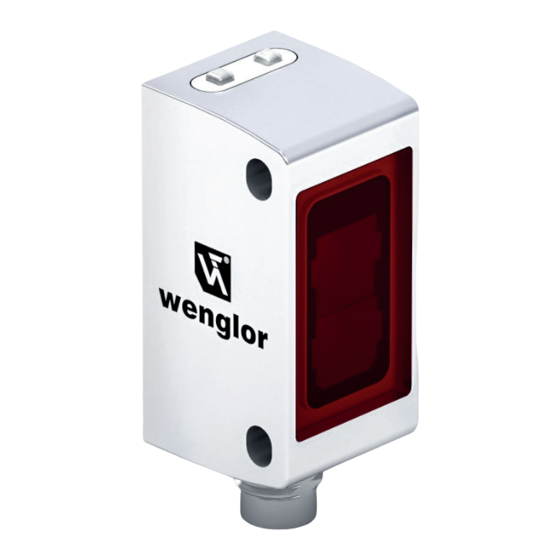

- Seite 1 P2KTxxx Reflextaster energetisch Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 04.08.2021 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ..........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit .........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................ -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten P2KT Bestellnummer Technische Daten Optische Daten Tastweite 700 mm Schalthysterese < 10 % Lichtart Rotlicht Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Öffnungswinkel 6° Lichtfleckdurchmesser siehe Tabelle 1 Elektrische Daten Versorgungsspannung 10…30 V DC Versorgungsspannung IO-Link 18…30 V DC Stromaufnahme (Ub = 24 V) -
Seite 8: Ergänzende Produkte
Grau (18 %) 400 mm Schwarz (6 %) 200 mm Tabelle 2 3.1 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master EFBL001, EFBL003, EP0L001 Software wTeach2 DNNF005 Software IO-Link Device Tool DNNF019... -
Seite 9: Aufbau
3.2 Aufbau 1 = Sendediode 2 = Empfangsdiode Schraube M3 = 0,5 Nm Stecker M8×1 ohne Schnappverschluss Potentiometer = 40 Nmm Maßangaben in mm (1 mm = 0,03937 Inch) 3.3 Bedienfeld 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige 3.4 Lieferumfang •... -
Seite 10: Transport Und Lagerung
4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. Anschließend das Gerät mit einem Hinweis auf Transportschäden zurückschicken. 4.2 Lagerung Folgende Punkte sind bei der Lagerung zu berücksichtigen: •... -
Seite 11: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen . • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •... -
Seite 12: Diagnose
GEFAHR! Gefahr von Personen- oder Sachschäden durch elektrischen Strom. Durch spannungsführende Teile sind Schäden an Personal und Ausrüstung möglich. • Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen werden. 5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung... -
Seite 13: Einstellungen
• Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. -
Seite 14: Wartungshinweise
• Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. Anhang 10.1 Abkürzungsverzeichnis... - Seite 15 Reflextaster energetisch...
