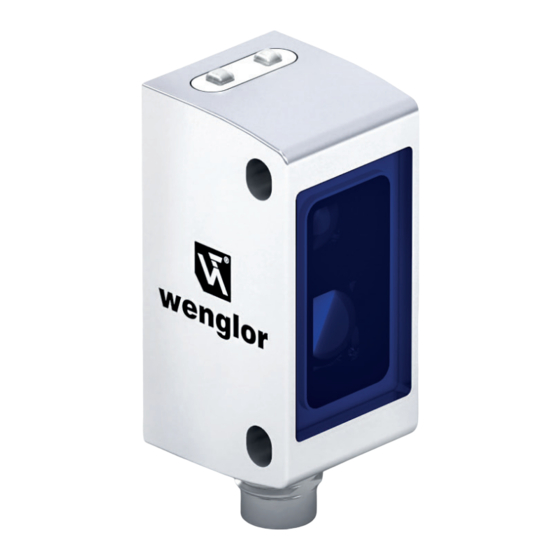

- Seite 1 P2KHxxx Reflextaster mit Hintergrundausblendung Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 04.08.2021 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ..........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit .........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................5 2.4 Modifikation von Produkten ........................ -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Modifikation Von Produkten
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten 3.1 Technische Daten Optische Daten Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Elektrische Daten Versorgungsspannung 10…30 V DC Versorgungsspannung IO-Link 18…30 V DC Spannungsabfall Schaltausgang < 2 V Schaltstrom Schaltausgang 100 mA Reststrom Schaltausgang <... - Seite 8 Bestellnr. P2KH P2KH Technische Daten Tastweite 150 mm 150 mm 120 mm Einstellbereich 30...150 mm 30...150 mm 30...120 mm Schalthysterese <10 % <10 % Lichtart Rotlicht Blaulicht Laser (rot) Laserklasse (EN 60825-1) — — Lichtfleckdurchmesser siehe Tabelle 1 siehe Tabelle 1 siehe Tabelle 2 Stromaufnahme <...
-
Seite 9: Lichtfleckdurchmesser
3.1.1 Lichtfleckdurchmesser Reichweite 50 mm 100 mm 150 mm Lichtfleckdurchmesser 5 mm 7 mm 10 mm Tabelle 1 Reichweite 40 mm 80 mm 120 mm Lichtfleckdurchmesser 2,5 mm 1,5 mm 1 mm Tabelle 2 3.1.2 Schaltabstandsabweichung Typische Kennlinie, bezogen auf Kodak weiß (90 % Remission). P2KH002, P2KH004, P2KH013, P2KH018: P2KH006, P2KH008, P2KH015, P2KH029: P2KH019, PKH022:... -
Seite 10: Ergänzende Produkte
3.2 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master EFBL001, EFBL003, EP0L001 Software wTeach2 DNNF005 Software IO-Link Device Tool DNNF019 Hygienegerechte Schrauben BEF-SET-48 3.3 Aufbau P2KH002, P2KH004, P2KH013, P2KH018, P2KH019, P2KH022... -
Seite 11: Bedienfeld
P2KH006, P2KH008, P2KH015, P2KH029 = Sendediode = Empfangsdiode Schraube M3 = 0,5 Nm Stecker M8×1 ohne Schnappverschluss Potentiometer = 40 Nmm Maßangaben in mm (1 mm = 0,03937 Inch) 3.4 Bedienfeld 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige 3.5 Lieferumfang •... -
Seite 12: Transport Und Lagerung
4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. Anschließend das Gerät mit einem Hinweis auf Transportschäden zurückschicken. 4.2 Lagerung Folgende Punkte sind bei der Lagerung zu berücksichtigen: •... -
Seite 13: Elektrischer Anschluss
5.2 Elektrischer Anschluss Symbolerklärung Encoder A/A (TTL) Platin-Messwiderstand Encoder B/B (TTL) Versorgungsspannung + nicht angeschlossen Encoder A Versorgungsspannung 0 V Testeingang Encoder B Versorgungsspannung (Wechselspannung) Testeingang invertiert Schaltausgang Schließer (NO) Digitalausgang MIN Triggereingang Schaltausgang Öffner (NC) Digitalausgang MAX Bezugsmasse/Triggereingang Verschmutzungs-/Fehlerausgang (NO) Digitalausgang OK Analogausgang... -
Seite 14: Diagnose
5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung Verschmutzung Optikabdeckung mit einem Tuch vorsichtig reinigen Dauerhaftes Blinken Alterung der Sendediode Sensor austauschen ca. 2,5 Hz • Schaltabstand des Sensors erhöhen Unsicherer Arbeitsbereich • Abstand Sensor – Objekt verringern Elektrische Verdrahtung prüfen und Kurzschluss Kurzschluss beseitigen... -
Seite 15: Einstellungen
• Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. -
Seite 16: Wartungshinweise
• Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. Anhang 10.1 Abkürzungsverzeichnis... - Seite 17 Reflextaster mit Hintergrundausblendung...
