LAX 400
D
5 m
≥
C
B
5 m
5 m
≥
≥
10 m
A
de
E
A
12

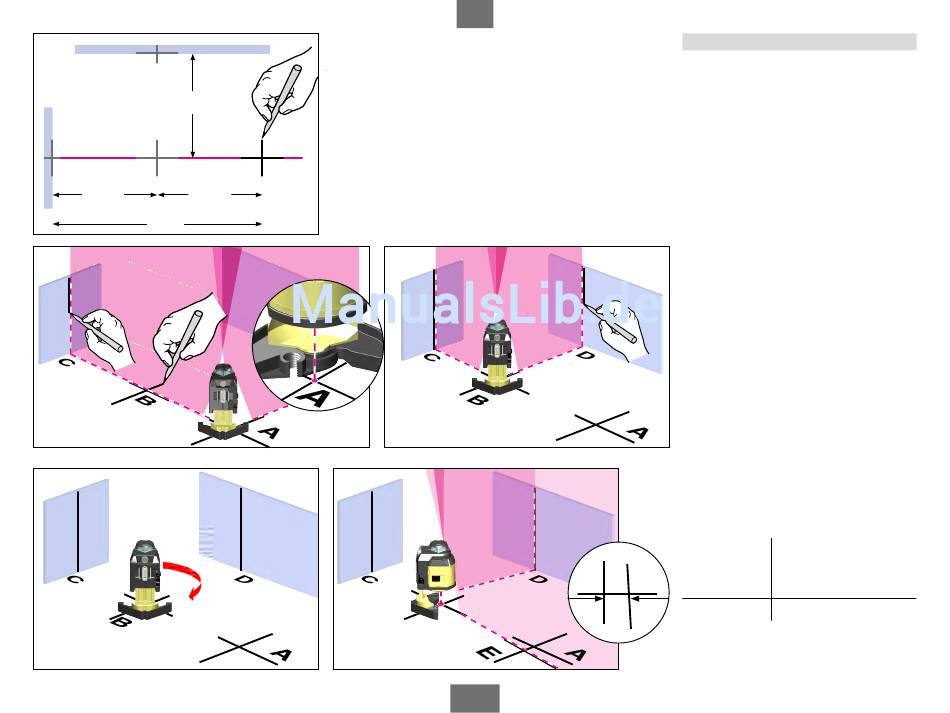

Winkelkontrolle
Überprüfung des 90° Winkels
1. In einer ausreichend großen Raumecke wird
im Abstand von 10 m (..ft) die Markierung A
am Boden angezeichnet.
2. Der LAX 400 wird mit dem Lotpunkt auf der
Markierung A ausgerichtet.
3. Der LAX 400 wird mit einer Laserlinie auf die
eine Wand ausgerichtet.
4. Auf halbem Abstand wird die Markierung B
auf dem Boden genau angezeichnet.
5. An der Wand oder am Boden wird der Punkt C
genau angezeichnet.
6. Der LAX 400 wird versetzt und mit dem
Lotpunkt auf der Markierung B ausgerichtet.
7. Der LAX 400 wird mit der Laserlinie erneut
auf die Markierung C ausgerichtet.
8. Mit der 90° Laserlinie wird Markierung D an
der anderen Wand oder am Boden genau
angezeichnet.
Hinweis:
Um die Genauigkeit zu garantieren, sollte die
Distanz von A nach B, B nach C und B nach D
gleich sein
9. Der LAX 400 wird um 90° gedreht und die
1. Laserlinie auf die Markierung D ausgerichtet.
10. So nahe wie möglich an der Markierung A
wird die Position E der rechtwinkeligen
2. Laserlinie angezeichnet.
11. Der Abstand der Markierungen A - E wird
gemessen.
Raumlänge oder
Maximal zulässiger Abstand
Strecke zwischen
zwischen den Punkten A
den Punkten A
und E
und C
10 m
3,0 mm
20 m
6,0 mm
