LAX 400
I.
II.
A
A
A
de
S = 5 m
A
1
3
B A
11

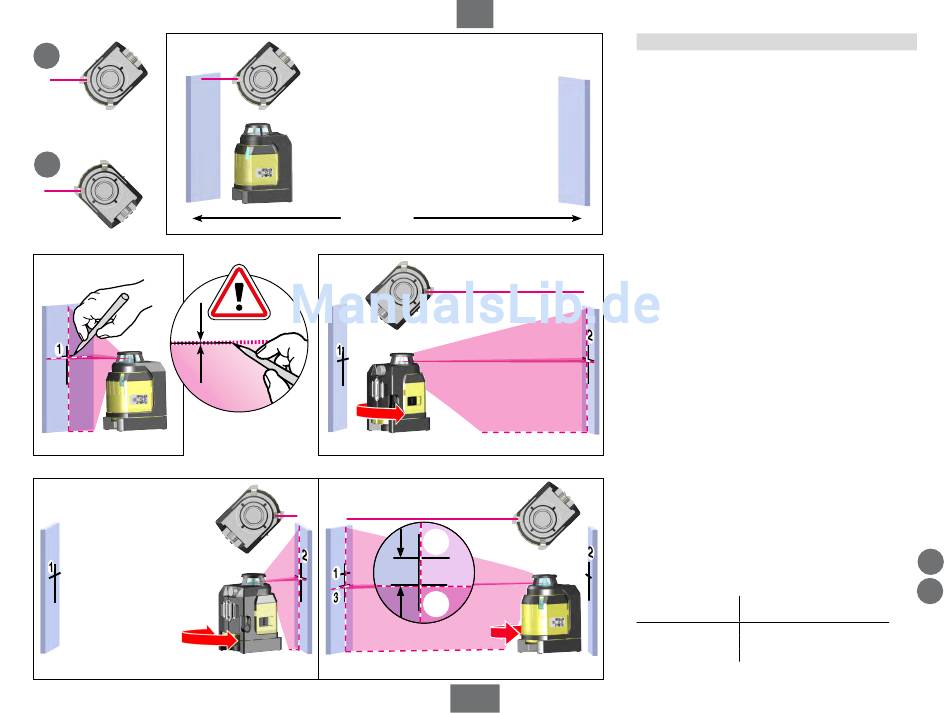

Horizontalkontrolle
Überprüfung des Linienniveaus der horizontalen Laserlinie
Für die Horizontalkontrolle werden 2 parallele Wände im
Abstand S von mindestens 5 m benötigt.
1. Der LAX 400 möglichst nahe vor der Wand A auf eine
horizontale Fläche stellen.
2. Der LAX 400 wird mit einem Austrittsfenster für
vertikale Laserlinie auf die Wand A ausgerichtet.
3. Das Lasergerät einschalten ( Schiebeschalter 9 )
4. Nach dem automatischen Einnivellerien wird das
sichtbare Laserlinienkreuz an der Wand A markiert.
Markierung 1.
5. Den LAX 400 um 180° drehen und mit dem selben
B
Austrittsfenster für vertikale Laserlinie auf die Wand B
ausrichten. Die Höheneinstellung darf nicht verändert
werden.
6. Nach dem automatischen Einnivellerien wird das
sichtbare Laserlinienkreuz an der Wand B markiert.
Markierung 2.
7. Das Lasergerät jetzt unmittelbar vor die Wand
B umstellen. Der LAX 400 wird mit dem selben
Austrittsfenster für vertikale Laserlinie auf die Wand
B ausgerichtet.
8. Das Laserlinienkreuz wird durch Verdrehen und
Verstellen der Höhe exakt mit der Markierung 2 in
Deckung gebracht.
9. Den LAX 400 um 180° drehen und mit dem selben
Austrittsfenster für vertikale Laserlinie auf die Wand A
ausrichten. Die Höheneinstellung darf nicht verändert
werden.
B
10. Das Laserlinienkreuz wird durch Verdrehen exakt
mit der Markierline der Markierung 1 in Deckung
gebracht.
11. Nach dem automatischen Einnivellerien wird das
sichtbare Laserlinienkreuz an der Wand A markiert.
Markierung 3.
12. Der senkrechte Abstand zwischen den Markierungen 1
und 3 wird gemessen.
Diese Überprüfung ist mit beiden vertikalen Laserlinien
durchzuführen!
Abstand S zur Wand maximal zulässiger Abstand :
5 m
10 m
15 m
B
I.
II.
3,0 mm
6,0 mm
9,0 mm
