LAX 400
> 2 m
9 0 °
de
I.
D
10
Überprüfung der Genauigkeit
Der Multilinienlaser LAX 400 ist für den Baustellen-
einsatz konzipiert und hat unser Haus in einwandfrei
justiertem Zustand verlassen. Die Kalibrierung der
Genauigkeit muß wie bei jedem Präzisionsinstrument
regelmäßig kontrolliert werden. Vor jedem Arbeits-
beginn, insbesondere wenn das Gerät starken
Erschütterungen ausgesetzt war, sollte eine
Überprüfung vorgenommen werden.
• Vertikalkontrolle
• Horizontalkontrolle
• Winkelkontrolle

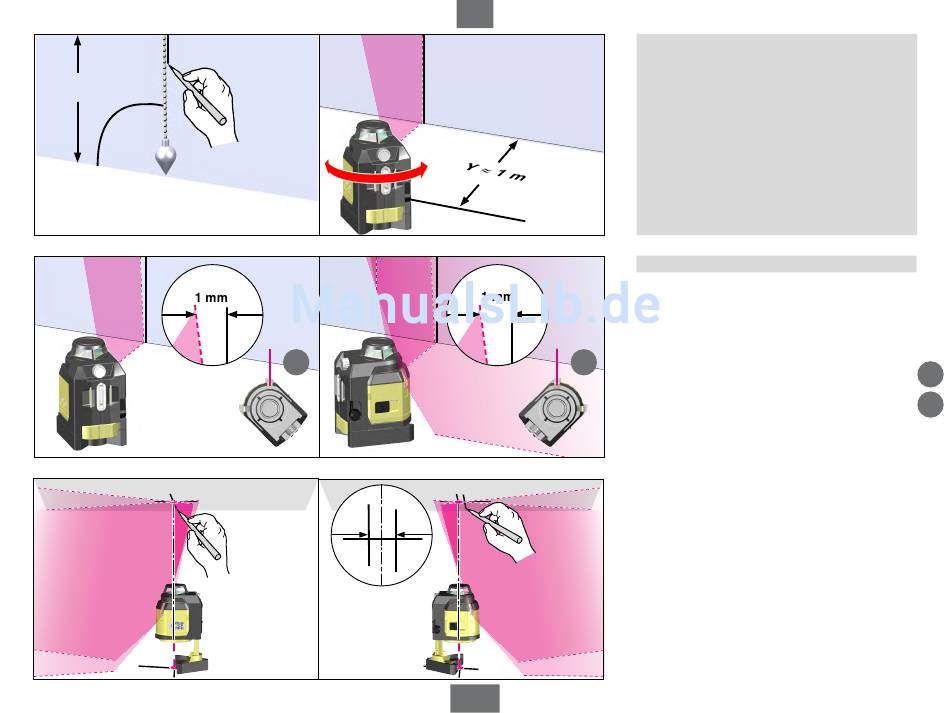

Vertikalkontrolle
Überprüfung der 2 senkrechten Laserlinien
1. Bilden Sie eine Referenzlinie z.B. mit einem Senklot.
2. Der LAX 400 wird im Abstand Y vor diese Referenzlinie
aufgestellt und ausgerichtet.
3. Die Laserlinie wird mit der Referenzlinie verglichen.
4. Auf einer Strecke von 2m darf die Abweichung zur
II.
Referenzlinie nicht größer als 1mm sein!
5. Diese Überprüfung ist für beide vertikalen Laserlinien
durchzuführen.
Überprüfung der Lotfunktion
1. Der LAX 400 wird mit dem Lotpunkt genau auf eine
Bodenmarkierung ausgerichtet.
2. An der Raumdecke wird das projezierte
Laserlinienkreuz angezeichnet.
3. Der LAX 400 wird um 180° gedreht und mit dem Lot-
punkt wieder auf die Bodenmarkierung ausgerichtet.
4. An der Raumdecke wird das projezierte
Laserlinienkreuz angezeichnet.
5. Die gemessene Differenz der Markierungen beträgt
das Doppelte des tatsächlichen Fehlers. Die Differenz
darf bei 5 m Deckenhöhe nicht größer sein als 3 mm .
I.
II.
