Vorbereitung
Installieren

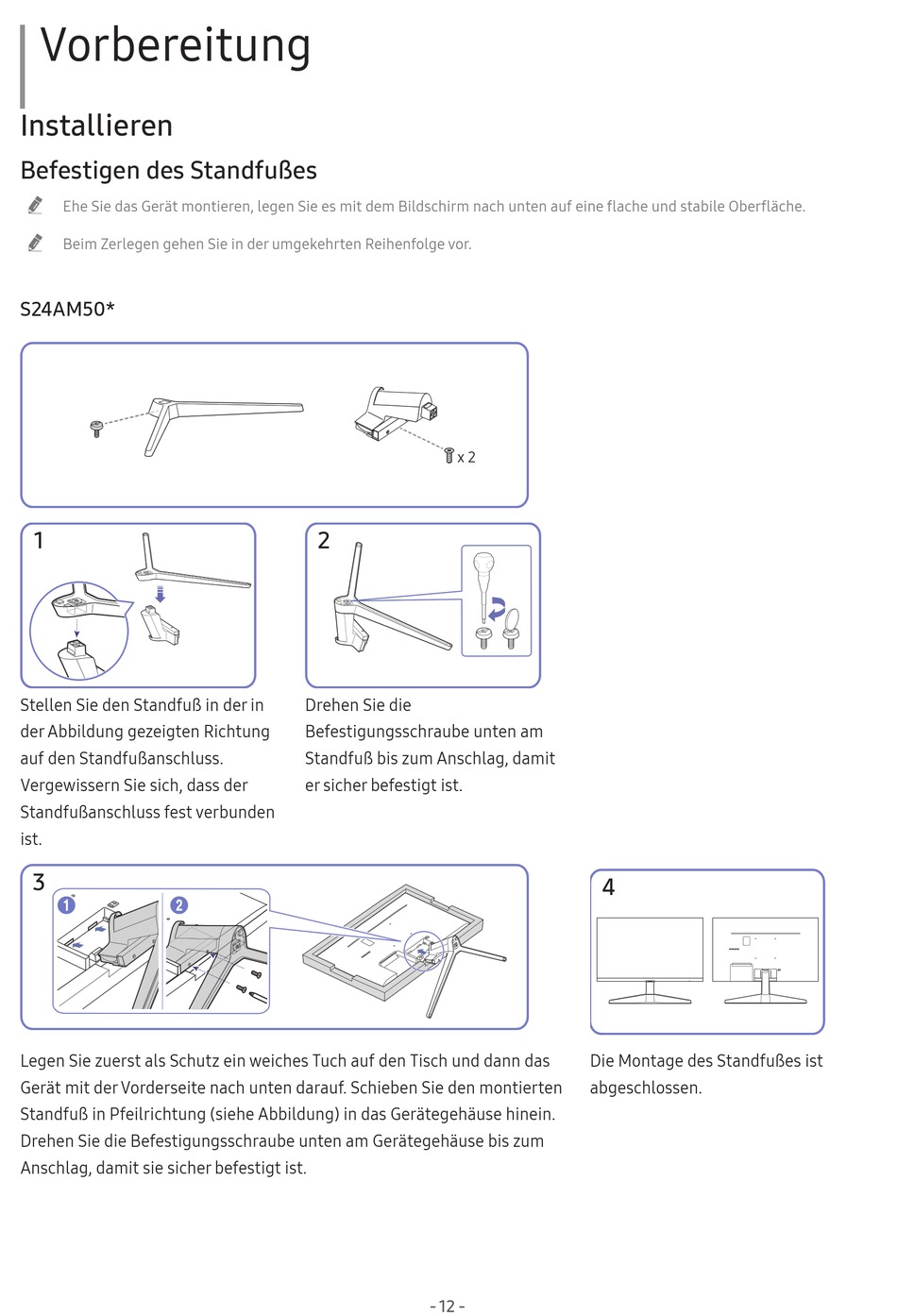

Befestigen des Standfußes
"
Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.
"
Beim Zerlegen gehen Sie in der umgekehrten Reihenfolge vor.
S24AM50*
1
1
Stellen Sie den Standfuß in der in
der Abbildung gezeigten Richtung
auf den Standfußanschluss.
Vergewissern Sie sich, dass der
Standfußanschluss fest verbunden
ist.
3
3
Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das
Gerät mit der Vorderseite nach unten darauf. Schieben Sie den montierten
Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.
Drehen Sie die Befestigungsschraube unten am Gerätegehäuse bis zum
Anschlag, damit sie sicher befestigt ist.
x 2
2
Drehen Sie die
Befestigungsschraube unten am
Standfuß bis zum Anschlag, damit
er sicher befestigt ist.
- 12 -
4
4
Die Montage des Standfußes ist
abgeschlossen.
