BENUTZERHANDBUCH

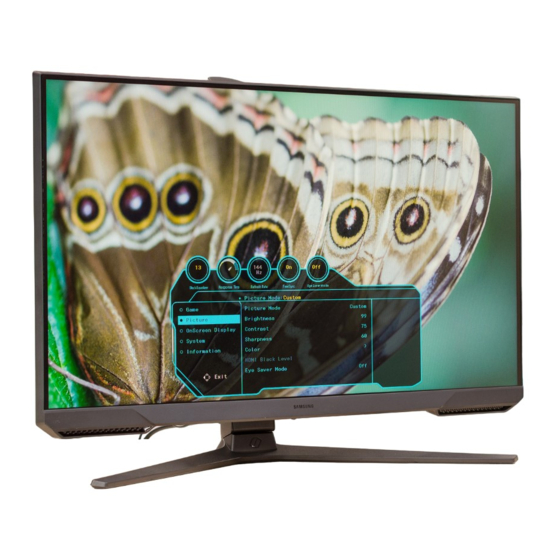

Spielemonitor
S24AG30 * S27AG30*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten
des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
© Samsung
Samsung hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die
Genehmigung von Samsung ist untersagt.
Warenzeichen, die nicht von Samsung stammen, sind Eigentum der entsprechenden Eigentümer.
Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn:
(a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein
Defekt des Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).
(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber es wird festgestellt, dass kein Defekt des
Geräts vorliegt (d. h. wenn das Benutzerhandbuch nicht gelesen wurde).
Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung S24AG30 Serie
Inhaltszusammenfassung für Samsung S24AG30 Serie
- Seite 1 Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung ist untersagt. Warenzeichen, die nicht von Samsung stammen, sind Eigentum der entsprechenden Eigentümer. Für Reparaturen an Ihrem Gerät fallen Gebühren an, wenn: (a) auf Ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber es wird festgestellt, dass kein Defekt des Geräts vorliegt (d. h.
-
Seite 2: Inhaltsverzeichnis
Anschluss über HDMI-DVI Kabel Die richtige Haltung zur Anwendung des Anschluss über DP-Kabel Anleitung zur Fehlerbehebung Produkts Anschluss an Kopfhörer Anforderungen vor dem Kontakt mit Samsung Anschluss an die Stromversorgung Customer Service Centre Aussortieren des angeschlossenen Kabels Produktdiagnose (Bildschirmprobleme) Vorbereitung der Arbeiten Überprüfen Sie Auflösung und Frequenz... - Seite 3 Inhaltsverzeichnis Spezifikation Allgemeines Standard-Signalmodus-Tabelle Anhang Haftung für bezahlte Dienstleistungen (Kosten von Kunden) Kein Produktfehler Produktschäden durch Verschulden des Kunden Sonstige FreeSync (für AMD Grafikkarten)
-
Seite 4: Vor Der Anwendung Des Produkts
gekennzeichnete Nennspannung ist Art von Kontakt mit einem internen Teil Wechselspannung. Verwenden Sie nur das mit dem Produkt mitgelieferte Stromkabel von Samsung. Verwenden Sie das dieses Produkts ist gefährlich. Netzkabel nicht mit anderen Produkten. Dieses Symbol zeigt an, dass dieses Produkt Gleichspannung: Die mit diesem Symbol Halten Sie die Steckdose, die an das Netzkabel angeschlossen ist, frei. -
Seite 5: Installation
Zeitraum ununterbrochen betrieben wird) kann seine Leistung erheblich beeinträchtigen. beschädigen oder einen Brand auslösen. - Achten Sie darauf, dass Sie sich an Samsung Customer Service Centre wenden, wenn Sie das Produkt an Installieren Sie das Produkt nicht in Fahrzeugen oder an Orten, die Staub, Feuchtigkeit (Tropfen usw.), Öl ... -
Seite 6: Operation
Um das Produkt zu bewegen, trennen Sie zuerst alle Kabel, einschließlich der Stromkabel. ausschalten und das Netzkabel trennen. Dann wenden Sie sich an das Samsung Customer Service Centre. Wenn das Produkt ungewöhnliche Geräusche, brennende Gerüche oder Rauch erzeugt, trennen Sie sofort ... - Seite 7 Hinweise Das Produkt darf nicht umgekehrt gestellt oder durch Halten des Halters bewegt werden. Wenn der Bildschirm über einen längeren Zeitraum an einem Standbild befestigt wird, kann dies zu Ablation des Restbildes oder zu Pixelfehlern führen. - Das Produkt kann fallen, beschädigt werden oder Verletzungen verursachen. - Wenn Sie das Produkt für längere Zeit nicht verwenden, stellen Sie den Bildschirm in den Wenn Sie über einen längeren Zeitraum zu nah auf den Bildschirm schauen, kann dies das Sehvermögen ...
-
Seite 8: Sauberkeit
― Wenn Sie das Innere des Produkts reinigen möchten, bauen Sie bitte Kontakt mit dem nächstgelegenes Samsung Customer Service Centre auf (Servicegebühr wird berechnet) Drücken Sie nicht mit der Hand oder anderen Gegenständen auf den Produktbildschirm. Es besteht die Gefahr, dass der Bildschirm beschädigt wird. -
Seite 9: Vorbereitung Der Arbeiten
KAPITEL 02 Vorbereitung der Arbeiten KAPITEL 02 Installation Befestigungsbügel Entfernen Sie die dekorative Abdeckung. Installieren Sie die dekorative Abdeckung in Pfeilrichtung und drehen Sie gemäß der Markierung im Uhrzeigersinn. Legen Sie das Stativgestell in der in der Ziehen Sie die Verbindungsschraube an der Unterseite des Abbildung gezeigten Richtung... -
Seite 10: Entfernen Sie Die Halterung
Entfernen Sie die Halterung Vorsichtsmaßnahmen für mobile Produkte ― Legen Sie das Produkt auf eine flache und stabile Oberfläche mit dem Bildschirm nach unten, bevor Sie die Halterung vom Produkt entfernen. Wenn Sie das Produkt bewegen, sollten Sie die Üben Sie keinen Druck direkt auf den Bildschirm aus. ... -
Seite 11: Überprüfen Sie Den Raum Rund Um Das Produkt
Überprüfen Sie den Raum rund um das Produkt Einstellung der Produktneigung und -höhe Stellen Sie beim Platzieren des Produkts sicher, dass genügend Raum für Belüftung vorhanden ist. Erhöhte innere ― Die Farben und Formen der Teile können von den Abbildungen abweichen. Die Spezifikationen können ohne Temperatur kann zu Bränden führen und das Produkt beschädigen. -
Seite 12: Rotierende Produkte
Rotierende Produkte Sie können Ihr Produkt wie unten gezeigt drehen. ― Die Farben und Formen der Teile können von den Abbildungen abweichen. Die Spezifikationen können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. Bevor Sie das Produkt drehen, müssen Sie den Halter ausreichend ausdehnen. ... -
Seite 13: Diebstahlsicherung
Befestigen Sie die Schrauben nicht zu fest. Dies kann das Produkt beschädigen oder zu Personenschaden führen, wenn das Produkt fällt. Samsung ist nicht verantwortlich für solche Unfälle. Samsung haftet nicht für Produktschäden oder Personenschäden, wenn keine VESA oder keine ... -
Seite 14: Bedienfeld
Bedienfeld ― Die Farben und Formen der Teile können von den Abbildungen abweichen. Die Spezifikationen können ohne Teile Beschreibung vorherige Ankündigung geändert werden, um die Qualität zu verbessern. Anleitung für Funktionstasten Betätigen Sie den Multidirektionale Schaltflächen erleichert die Navigation. Knopf Diese LED ist eine Statusanzeige für die Stromversorgung. -
Seite 15: Verbindung Und Verwendung Von Quellgeräten
KAPITEL 03 Verbindung und Verwendung von Quellgeräten KAPITEL 03 Bitte lesen Sie folgende Angaben, bevor Sie Anschlüße das Produkt anschließen. ― Die verfügbare Funktionen können je nach Produktmodell variieren. Die Farben und Formen der Teile können von den Abbildungen abweichen. Die Spezifikationen können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. -
Seite 16: Pc Anschließen Und Nutzen
PC anschließen und nutzen Anschluss über DP-Kabel Wählen Sie die Verbindungsmethode, die zu Ihrem PC passt. Anschluss über HDMI-Kabel ― Verwendung des als Zubehör mitgelieferten DP-Kabels wird empfohlen. Wenn es nicht im Lieferumfang enthält, stellen Sie sicher, dass Sie ein DP-Kabel von 1.5 m oder weniger verwenden. HDMI ―... -
Seite 17: Anschluss An Die Stromversorgung
Anschluss an die Stromversorgung Aussortieren des angeschlossenen Kabels Ziehen Sie an der rechten Seite des Halterdrahtes, um es Verbinden Sie das Netzkabel mit dem AC/DC Adapter. Schließen Sie dann den AC/DC Adapter an den DC 19V Schließen Sie das entsprechende Kabel an. vom Halter zu entfernen. -
Seite 18: Einstellung Der Optimalen Auflösung
Einstellung der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf des Produkts zum ersten Mal einschalten, wird eine Informationsmeldung zur Einstellung der optimalen Auflösung angezeigt. Wählen Sie eine Sprache für die Informationsnachricht und ändern Sie die Auflösung am PC auf die optimale Einstellung. -
Seite 19: Spiel
KAPITEL 04 Menü KAPITEL 04 Leitfaden für Funktionstasten KAPITEL 03 ― Die verfügbare Funktionen können je nach Produktmodell variieren. Die Farben und Formen der Teile können von den Abbildungen abweichen. Die Spezifikationen können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. - Seite 20 Beschreibung Modus Wenn der externe Eingang über HDMI/DP verbunden ist und der PC/AV-Modus eingestellt ist, hat der Bildschirmmodus vier Bildschirmeinstellungen (Dynamic, Standard, Film und Benutzerdefiniert), die ab Werk voreingestellt sind. Sie können Dynamic, Standard, Film oder Benutzerdefiniert aktivieren. Sie können Benutzerdefiniert wählen und es wird automatisch Ihre personalisierten Bildeinstellungen wiederherstellen.
- Seite 21 Beschreibung Reaktionszeit Beschleunigen Sie die Reaktion des Panels und lassen Sie das Video lebendiger und natürlicher erscheinen. ― Setzen SIe die Antwortzeit vorzugsweise auf Standard oder Schneller, wenn Sie sich keine Filme oder Spiele ansehen. ― Dieses Menü ist nicht verfügbar, wenn FreeSync Premium eingestellt ist.
-
Seite 22: Bilder
Bilder Beschreibung Bildmodus Dieses Menü bietet die beste Bildqualität, die an die Umgebung angepasst ist, in der das Produkt verwendet wird. ― Dieses Menü ist nicht verfügbar, wenn der Augenschutzmodus aktiviert ist. Modus Benutzerdefiniert: Passen Sie die Bildschirmeinstellungen an. FPS: Erhöhung der Helligkeit der dunkleren Bereiche des FPS (Ego-Shooter) Spielbildschirms. - Seite 23 Beschreibung Helligkeit Sie können die allgemeine Helligkeit des Bildes einstellen. (Bereich: 0 ~ 100) Höhere Werte lassen das Bild heller erscheinen. ― Dieses Menü ist nicht verfügbar, wenn der Augenschutzmodus aktiviert ist. Kontrast Passen Sie den Kontrast des Objekts zum Hintergrund an. (Bereich: 0 ~ 100) Höhere Werte erhöhen den Kontrast und lassen das Objekt schärfer erscheinen.
- Seite 24 Beschreibung HDMI Schwarzpegel Wenn ein DVD-Spieler oder eine Set-Top-Box über HDMI an das Produkt angeschlossen wird, kann es je nach angeschlossenem Quellgerät zu einer Verschlechterung der Bildqualität kommen (Kontrast/Farbabfall, Schwarzgrad usw.). In diesem Fall kann die Bildqualität über den Schwarzpegel eingestellt werden.
-
Seite 25: Bildschirmanzeige
Bildschirmanzeige Beschreibung Sprachen Wählen Sie die Menüsprache aus. ― Änderungen in der Spracheinstellung des ― werden nur auf die Bildschirmmenüanzeige angewendet. ― Es wird nicht auf andere Funktionen auf Ihrem PC angewendet. Zeit anzeigen Wenn das OSD-Menü für den angegebenen Zeitraum nicht verwendet wird, verschwindet das OSD-Menü automatisch. Anzeigezeit ist eine Funktion, die angibt, wann das OSD-Menü... - Seite 26 Beschreibung Timer ausschalten + Timer ausschalten Timer ausschalten: Schalten Sie den Modus Timer ausschalten ein. Ausschalten nach: Der Abschaltzeitgeber kann im Bereich von 1 bis 23 Stunden eingestellt werden. Das Produkt schaltet sich nach einer bestimmten Anzahl von Stunden automatisch ab.
-
Seite 27: Information
Beschreibung Software-Update Aktualisieren Sie die Software mit der Update-Datei auf Ihrem USB-Gerät. Speichert die Update-Datei (.bin-Format), die Sie von der Samsung-Website (http://www.samsung.com/sec) heruntergeladen auf einem USB-Speichergerät haben. Verbindet ein USB-Gerät mit dem Service-Anschluss des Monitors. Wählen →System und Software-Update. Folgen Sie den Anweisungen auf dem Bildschirm, um die Aktualisierung fortzusetzen. -
Seite 28: Installation Der Software
Treiber installieren. Die Easy Setup Box ermöglicht es Benutzern, das Produkt zu verwenden, indem sie mehrere Teile partitionieren. Um die neueste Version von Easy Setting Box zu installieren, laden Sie sie von der Samsung-Website (http://www.samsung.com) herunter. ― Wenn Sie Ihren PC nach der Installation nicht neu starten, funktioniert die Software möglicherweise nicht ordnungsgemäß. -
Seite 29: Anleitung Zur Fehlerbehebung
Customer Service Centre Installationsprobleme (PC-Modus) ― Bevor Sie das Samsung Customer Service Centre anrufen, befolgen Sie bitte die nachstehenden Schritte, um Ihr Produkt zu testen. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an das Samsung Customer Service Centre. - Seite 30 Es erscheint die Meldung Kabelverbindung und Einstellungen des Quellgerätes überprüfen.. Text ist verschwommen. Überprüfen Sie, ob das Kabel korrekt mit dem Produkt verbunden ist. Wenn Sie ein Windows-Betriebssystem verwenden (z. B. Windows 7, Windows 8, Windows 8.1 oder Windows 10): Gehen Sie zur Panelsteuerung→...
-
Seite 31: Fragen Und Antworten
Fragen und Antworten ― Weitere Anweisungen zur Einstellung finden Sie im Benutzerhandbuch Ihres PCs oder Ihrer Grafikkarte. ― Der Pfad der -Einstellungen hängt vom installierten Betriebssystem ab. Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. Windows 7: Gehen Sie zur Panelsteuerung →... -
Seite 32: Spezifikation
Aufgrund der Herstellungseigenschaften des Produkts können etwa ein Millionstel Pixel (1 ppm) auf einem LCD-Panel heller oder dunkler sein. Dies hat keinen Einfluss auf die Produktleistung. ― Die oben genannten Spezifikationen können ohne vorherige Ankündigung geändert werden, um die Qualität zu verbessern. ― Detaillierte Spezifikationen finden Sie auf der Samsung-Website. ― Flimmerfrei... -
Seite 33: Standard-Signalmodus-Tabelle
Standard-Signalmodus-Tabelle Modellbezeichnung S24AG30 / S27AG30 Synchronisation (Panel-Spezifikation) Vertikale Frequenz 48-144 Hz Auflösung Optimale Auflösung 1920 x 1080 (144 Hz) Maximale Auflösung 1920 x 1080 (144 Hz) Wenn ein Signal, das zu den folgenden Standardsignalmodi gehört, von Ihrem PC übertragen wird, passt sich der Bildschirm automatisch an. Wenn das vom PC gesendete Signal nicht in den Standard-Signalmodus fällt, kann der Bildschirm leer sein, auch wenn die Power-LED leuchtet. -
Seite 34: Auflösung
Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Pixelclock (MHz) Synchrone Polarität Anschlüße (h/v) HDMI Eingang DP Eingabe VESA, 1280 x 800 49.702 59.810 83.500 VESA, 1280 x 1024 63.981 60.020 108.000 VESA, 1280 x 1024 79.976 75.025 135.000 VESA, 1440 x 900 55.935 59.887 106.500... -
Seite 35: Anhang
Äußerer Aufprall oder Sturz. Garantiezeit, eine Dienstleistung von einem Servicetechniker vor Ort in Rechnung stellen. Die Verwendung von Lieferungen, die nicht von Samsung angegeben sind, oder von Produkten, die separat verkauft werden. Reparaturen von Ingenieuren von ausgelagerten Dienstleistungsunternehmen oder von anderen Personen ... -
Seite 36: Freesync (Für Amd Grafikkarten)
FreeSync (für AMD Grafikkarten) ― Wenn Sie Probleme mit der Funktion haben, wenden Sie sich bitte an das Samsung Service Center. ― Wird die Bildschirmauflösung mit der Funktion geändert, kann der Bildschirm aufgrund der Grafikkarte zeitweise blank werden. Setzen Sie FreeSync und ändere die Auflösung.
