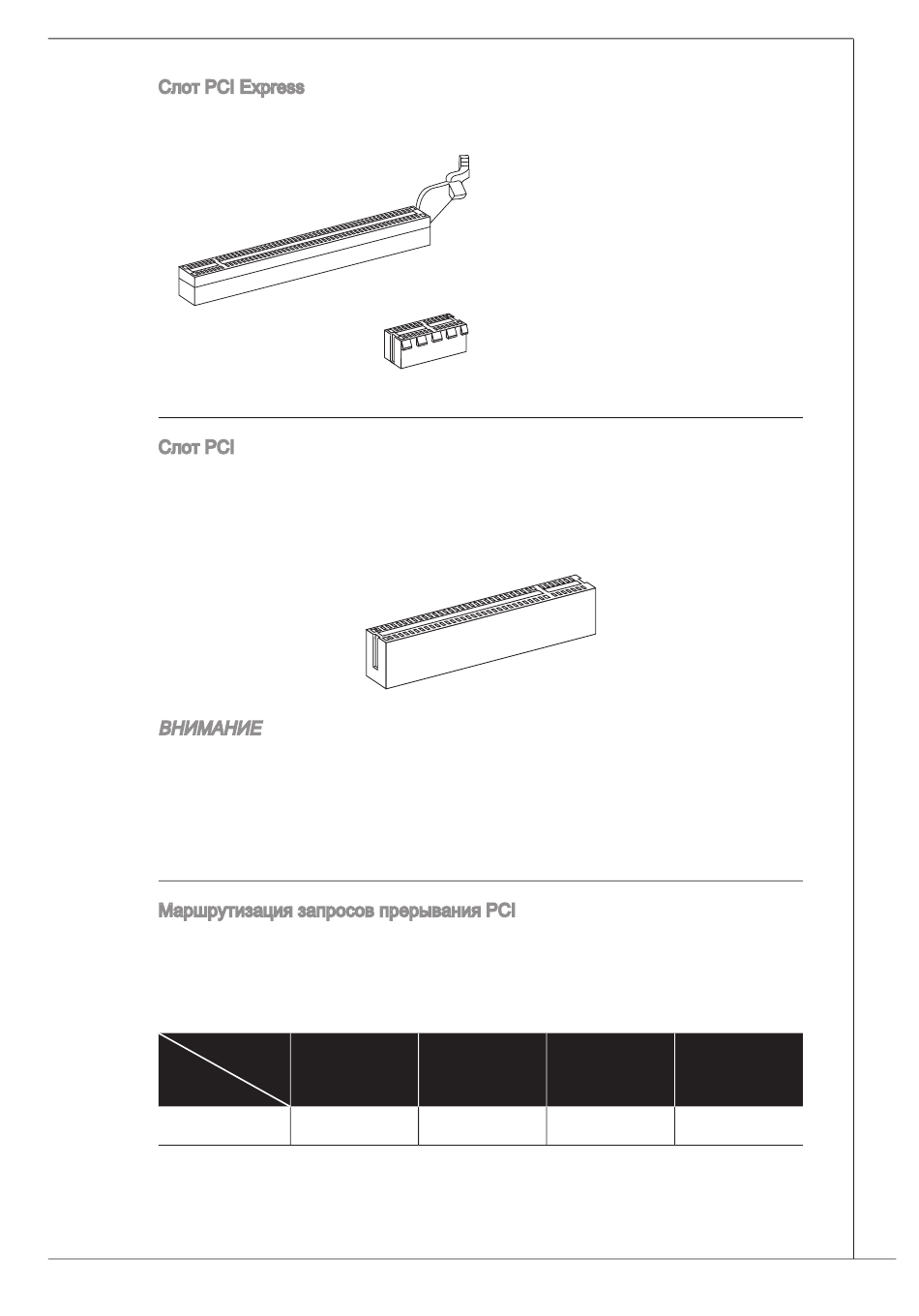

Слот PCi express
Слот PCi express x6 поддерживает дополнительные карты расширения
интерфейса PCi express.
Слот PCi
Разъем PCi позволяет установить карты Lan, SCSi, uSB и другие
дополнительные карты расширения, которые соответствуют спецификации
PCi.
ВНИМАНИЕ
Перед установкой или извлечением карты расширения убедитесь, что
кабель питания отключен от электрической сети. Прочтите документацию на
карту расширения и выполните необходимые аппаратные или программные
установки для данной платы (перемычки, переключатели или конфигурация
BioS).
Маршрутизация запросов прерывания PCi
iRq - сокращение от interrupt request (line) - линия запроса прерывания,
аппаратная линия, по которой устройства могут посылать сигнал прерывания
микропроцессору. Обычное подключение PCi iRq к контактам шины PCi
показано ниже:
order
Slot
PCi  int a#
PCi express x6 слот.
PCi express x слот.
 2
int B#
 4
int C# int d#
MS-7592
9
