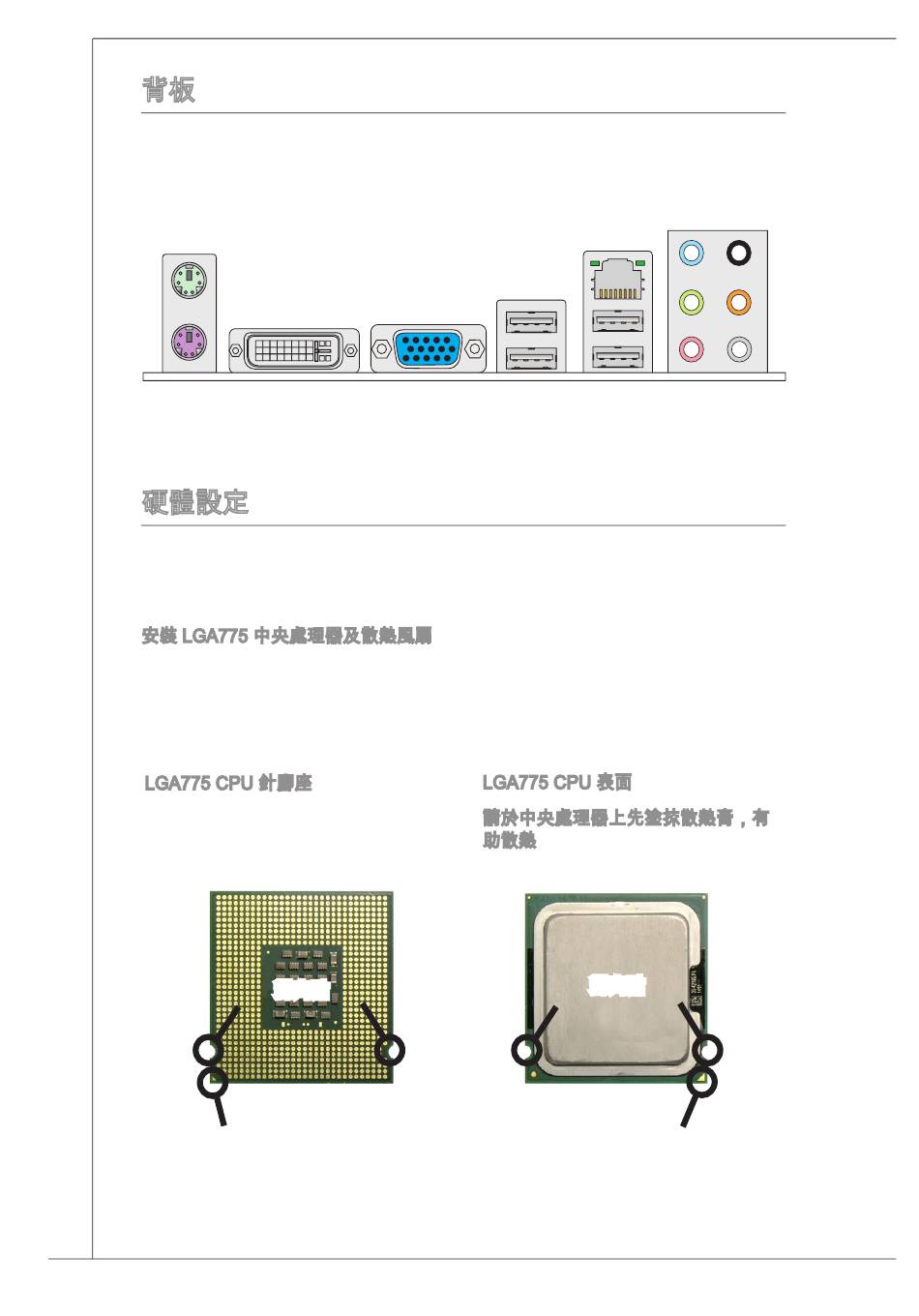

背板
主機板的背板提供下列各項連接器：
滑鼠
鍵盤 dVi-d 連接埠
硬體設定
本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跳線。還有連
接滑鼠、鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步
驟。
安裝 LGa775 中央處理器及散熱風扇
在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若
無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先
塗抹散熱膏，再安裝散熱風扇，有助散熱。
LGa775 CPu 針腳座
黃色三角標記為 Pin 指示器
22
All manuals and user guides at all-guides.com
VGa 連接埠
對齊點
Lan 連接埠
音效輸入
音效輸出
uSB 連接埠
LGa775 CPu 表面
請於中央處理器上先塗抹散熱膏，有
助散熱 。
對齊點
黃色三角標記為 Pin 指示器
RS-輸出
CS-輸出
麥克風 SS-輸出
