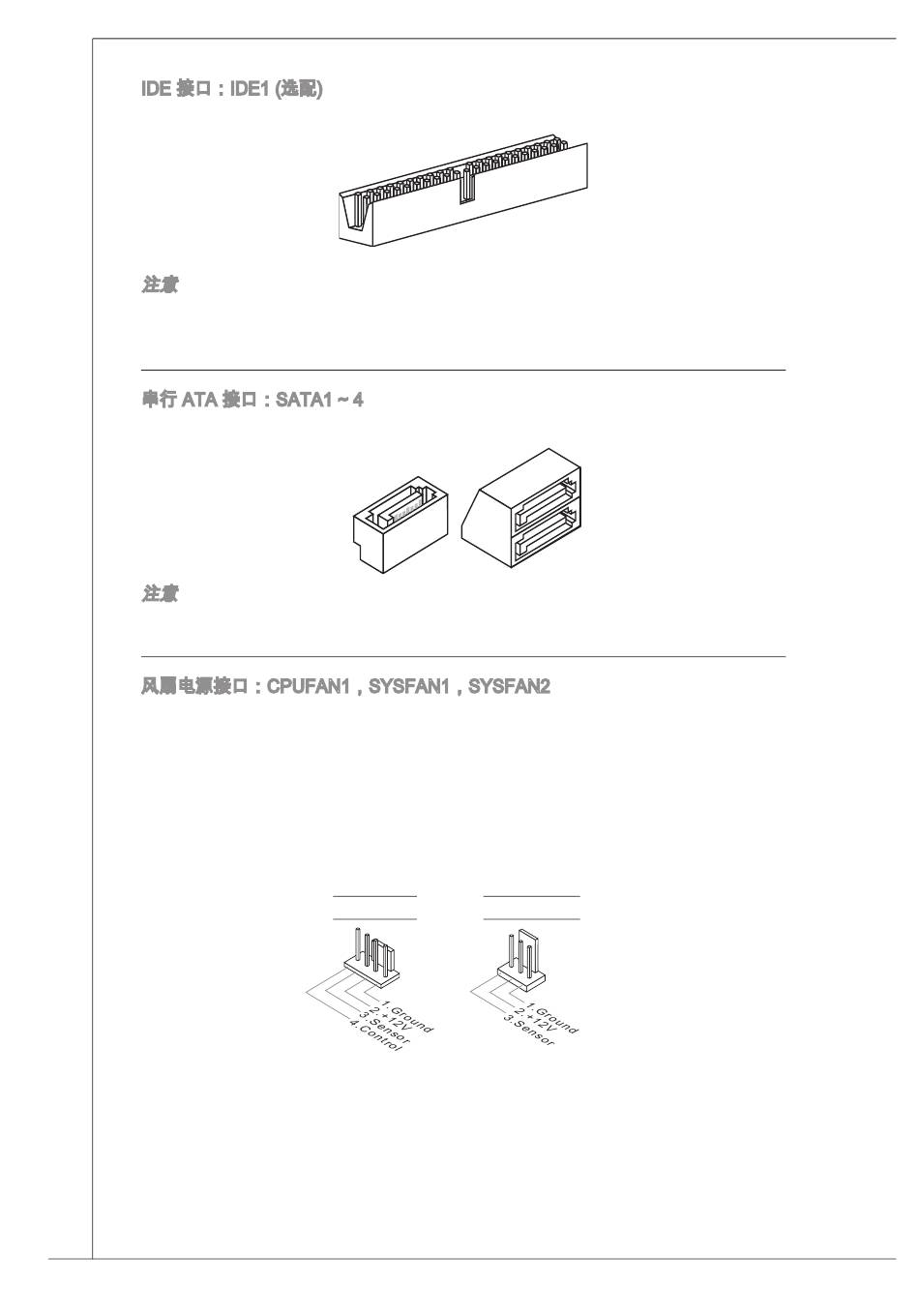

ide 接口：ide (选配)
此接口支持 ide 硬盘驱动器，光盘驱动器和其他 ide 设备。
注意
如果您在一条硬盘线上连接两个硬盘，您必须通过跳线设置硬盘为主或从模式。
参见硬盘厂商提供的硬盘文档设置跳线。
串行 ata 接口：Sata ~ 4
此接口是高速串行ata界面端口，每个接口可以连接一个串行ata设备。
注意
请勿将串行ata线缆对折90度，这样会造成传输过程中数据丢失。
风扇电源接口：CPuFan，SySFan，SySFan2
此风扇电源接口支持+2V的系统散热风扇。当您将接线接到风扇接口时请注意，
红色线为正极，应该接+2V，而黑色线是地线，应该接Gnd。如果您的主机板有
系统硬件监控芯片，您必须使用一个特别设计的支持风扇速度侦测的风扇方可使
用CPu风扇控制功能。
CPuFan SySFan/2
