Следуйте данным указаниям для правильной установки. Неправильная
установка приведет к повреждению процессора и системной платы.

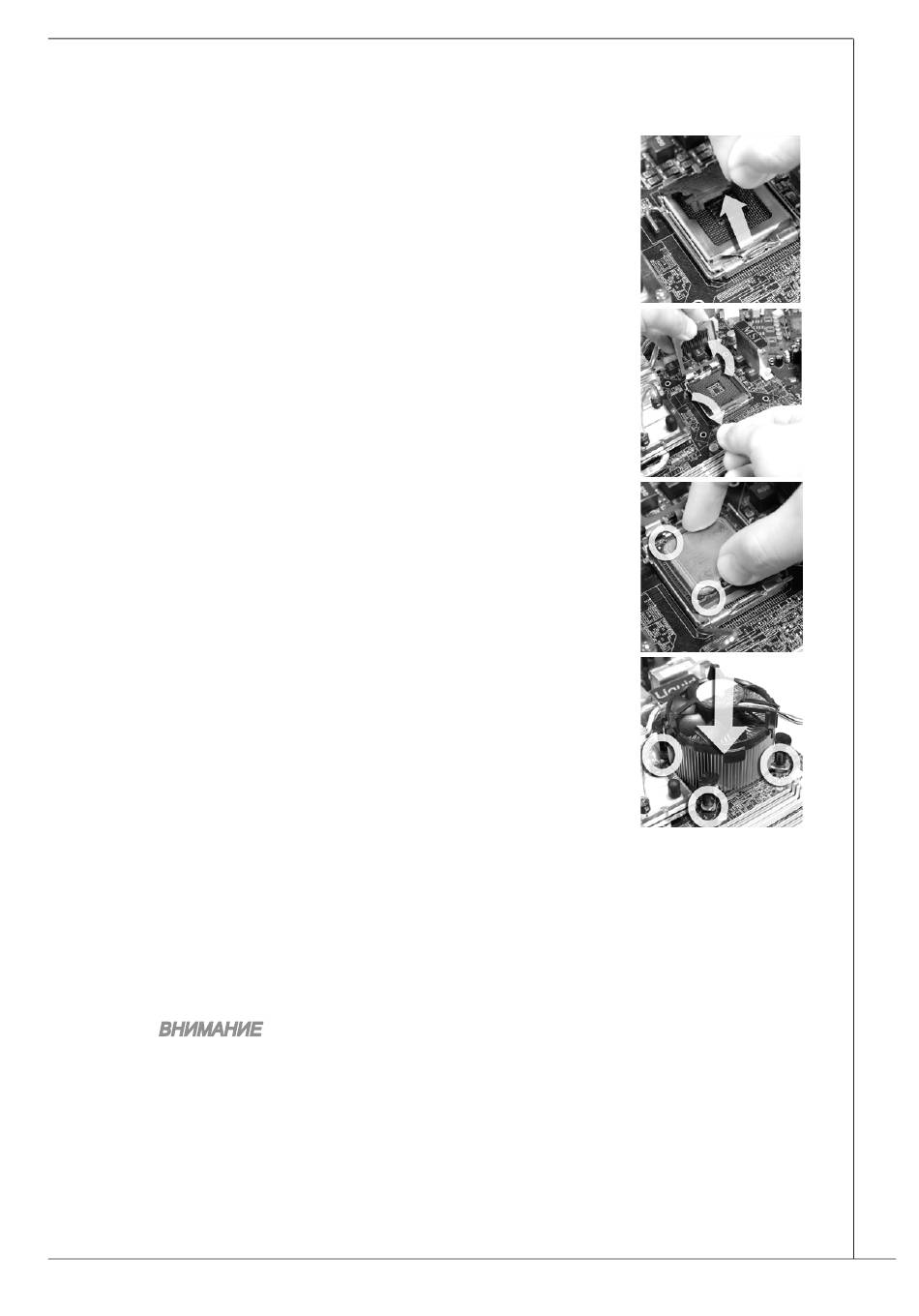

. Разъем процессора закрыт пластиковой крышкой,
которая защищает контакты разъема от повреждений
и загрязнений. Если процессор не установлен в
разъем, необходимо всегда закрывать его пластиковой
крышкой для защиты от пыли и повреждений.
2. Снимите крышку, подняв ее с одной стороны.
. Откроются контакты разъема.
4. Откройте рычаг.
5. Поднимите рычаг и откройте разъем для установки
процессора.
6. Убедившись в правильной ориентации процессора,
поместите процессор в разъем. Обратите внимание,
что выемки на процессоре должны соответствовать
выступам на процессорном разъеме.
7. Проверьте правильность установки процессора
в разъем
установлен неправильно, то выньте процессор и
переустановите.
8. Закройте крышку разъема.
9. Аккуратно опустите рычаг в направлении крышки и
зафиксируйте его. Для фиксации рычага в механизме
крепления предусмотрен специальный выступ.
0. Совместите отверстия
защелками крепления вентилятора. Прижмите
радиатор с вентилятором
проследите, чтобы четыре защелки вошли в
отверстия системной платы.
. Нажмите на четыре
вентилятор. Затем поверните фиксаторы защелок (направление поворота
указано на вентиляторе) и закрепите их.
2. Переверните системную плату и убедитесь, что защелки надежно
удерживают вентилятор.
. Наконец, подключите кабель вентилятора процессора к соотвествующему
разъему на плате.
ВНИМАНИЕ
* Информацию об установленном процессоре смотрите в BioS.
Если процессор не установлен, всегда закрывайте разъем пластиковой
*
крышкой для предотвращения поломок и попадания в него грязи и пыли.
* Фото системной платы, размещенные в этой части, приведены только для
демонстрации установки процессора и вентилятора. Общий вид системной
платы зависит от модели, купленной вами.
визуально. Если
системной
к процессору
защелки и
процессор
платы с
и
закрепите
MS-7592
