Isolation und Erdungskonzept
Kapitel 3
3.13.2 Erdungskonzept

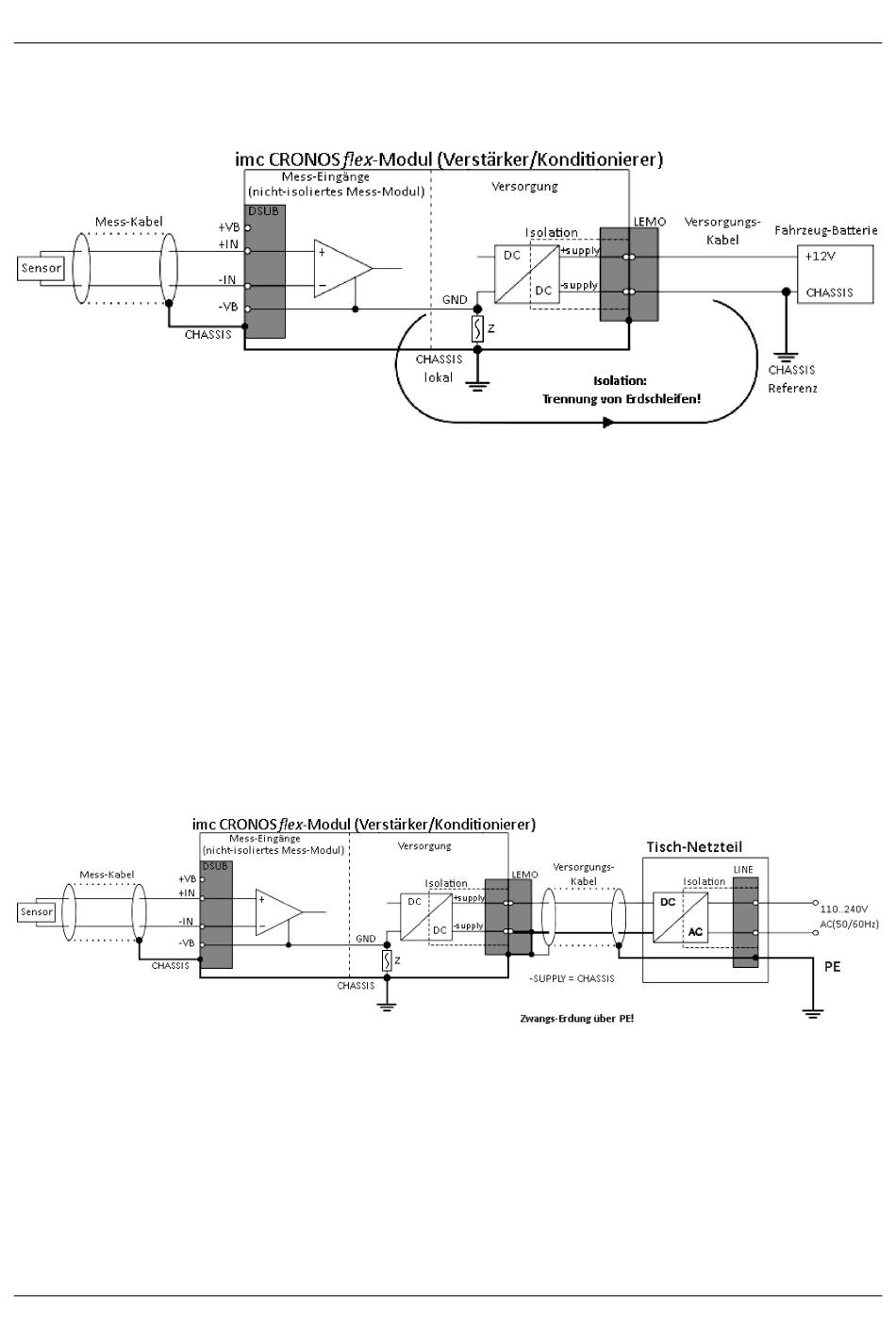

Isolierter Versorgungs-Eingang - vermeidet Erd-Schleifen
Z beschreibt eine hochohmige Verbindung, die HF-Störungen kapazitiv kurzschließ t.
Bei stationären Installationen und der Verwendung von (bereits isolierenden) AC/DC Adaptern sind oftmals
Erdungs-Differenzen zwischen dem Gerät und der zentralen oder lokalen Versorgung nicht relevant. Vielmehr
stellt sich dort im Gegensatz zur mobilen Anwendung im Fahrzeug mitunter eher die Frage, woher ein sicheres
Erdpotential zu beziehen ist. Da es sich anbietet, als Erdungsbezug den PE Schutzleiter der AC Versorgungs-
Installation zu verwenden, sind die mit LEMO-Steckern konfektionierten AC/DC Adapter für CRONOS-Geräte so
vorbereitet, dass der Schutzleiter zum Gehäuse des LEMO-Steckers durchverbunden ist und damit eine
Zwangserdung des Geräts an PE vornimmt. Zusätzlich ist im LEMO-Stecker des AC/DC-Adapters (nicht der LEMO-
Buchse des Geräts!) auch der Bezug der vom Netzteil gelieferten Spannung mit PE (CHASSIS) verbunden: Da das
AC/DC Netzteil bereits isolierend ist und der Versorgungseingang ebenfalls isoliert ausgeführt ist, wäre der Bezug
dieser Versorgungsspannung zunächst nicht definiert und kann beliebig festgelegt werden. Insbesondere aus
Gründen der Störunterdrückung von HF-Signalen, die vom AC/DC Schaltnetzteil ausgehen können, ist in der
Regel eine direkte Erdung angeraten.
Zwangs-Erdung über PE des AC/DC-Adapters
