Vernetzung und Stromversorgung

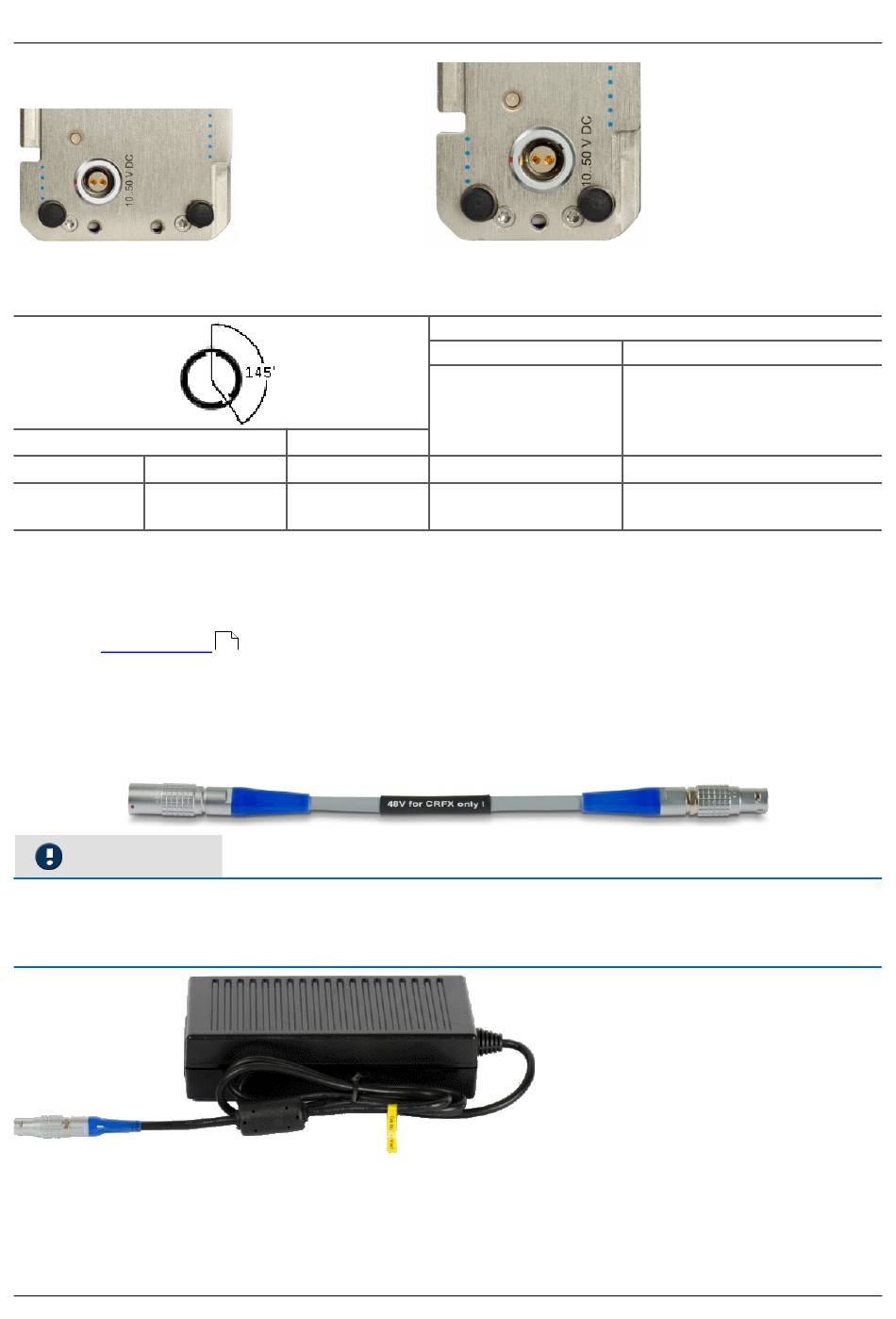

Spannungsversorgungsbuchse LEMO.1B
zum Betrieb mit 24 VDC Tischnetzteilen
(1 Nut, LEMO.EGG.1B.302)
Stecker-Typ:
LEMO.FGG.1B
1 Kodier-Nase
LEMO.FGE.1B
2 Kodier-Nasen
Wird die imc CRONOSflex Basiseinheit mit einer 48 VDC Versorgung anstatt der 24 VDC Versorgung betrieben, so
ist es möglich eine größere Anzahl von imc CRONOSflex Modulen oder Module mit einer größeren
Leistungsaufnahme direkt mit einer Spannungsversorgung zu betreiben. Die Leistungsaufnahme der Module
kann bei einer Versorgung mit 48 VDC bis zu 149 W betragen. Ein weiterer Vorteil bei einer Versorgung mit 48
VDC ist die
PoEC Funktion
vorausgesetzt.
Für alle bisher gelieferten imc CRONOSflex Geräte mit der bisherigen Spannungsversorgungsbuchse LEMO.1B
(mit einer Nut), die mit dem Tischnetzteil 48 VDC versorgt werden sollen, ist das Adapterkabel "CRFX
Adapterkabel für Versorgung LEMO.1B (Artikelnummer: 13500151,
Bestellbezeichnung: ACC/FGG-ADAP-PHE)" zusammen mit dem Tischnetzteil 48 VDC zu verwenden.
Hinweis
Dieses Adapterkabel darf nur mit imc CRONOSflex verwendet werden. Bei anderen imc Geräten
(imc C-SERIE, imc SPARTAN, ...) mit einem Eingangsspannungsbereich von 10..32 VDC kann der Einsatz dieses
Adapterkabels zusammen dem 48 VDC Netzteil zur Zerstörung des Gerätes führen.
Tischnetzteil 48 V bis 150 W (mit blauer Tülle am Tischnetzteil LEMO 1B Stecker)
© 2023 imc Test & Measurement GmbH
Netzteil:
15 V, 24 V
48 V
. Für die PoEC Funktion wird eine minimale Eingangsspannung von 42 VDC
21
Artikel-Nr: 13500148
Spannungsversorgungsbuchse LEMO.1B
zum Betrieb mit 48 VDC Tischnetzteilen
(2 Nuten, LEMO.EGE.1B.302)
Buchsen-Typ:
LEMO.EGG.1B
1 Kodier-Nut
bis 8/2011
passt
passt nur mit
ACC/FGG-ADAP-PHE
Die Versorgung aller imc CRONOSflex
Basiseinheiten und Messmodule ist
weiterhin mit dem 24 VDC
Versorgungsnetzteil (ohne Adapterkabel)
möglich.
imc CRONOSflex - Erste Schritte, Edition 11 - 30.05.2023
Kapitel 3
LEMO.EGE.1B
2 Kodier-Nuten
ab 9/2011
passt
passt
Seite 20
