imc CRONOSflex System-Beschreibung
3.6.4.1 System-Aufbau und Komponenten
Ein Gesamtsystem setzt sich stets aus einer zentralen Basiseinheit und einer flexiblen Anzahl von
imc CRONOSflex Modulen (AMP) zusammen. Die Basiseinheit steht in verschiedenen Varianten zur Verfügung:
mit ein oder zwei Feldbus-Interfaces (zu jeweils 2 Knoten), sowie mit einer optionalen Multi-IO-Erweiterung,
welche digitale Ein- und Ausgänge sowie Inkrementalgeber-Messkanäle und analoge Ausgänge zur Verfügung
stellt.

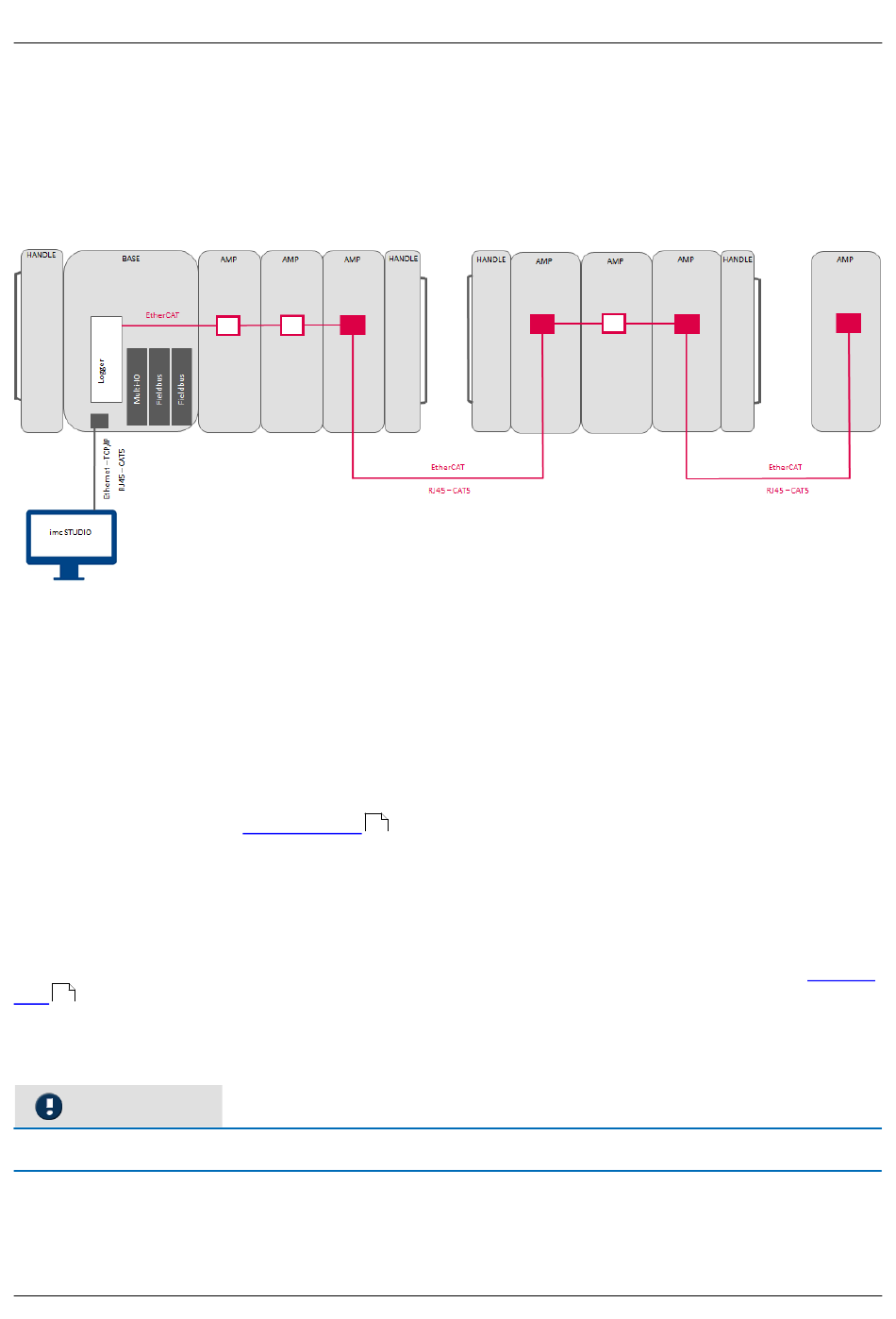

imc CRONOSflex als dezentral verteiltes Messsystem
3.7 Vernetzung und Stromversorgung
Alle Einzelbausteine des Systems, sowohl die imc CRONOSflex Basiseinheit als auch jedes einzelne
imc CRONOSflex Modul, besitzen einen eigenen DC-Versorgungseingang mit einer LEMO Buchse für 10 bis 50 V
Ultra-Weitbereich; dazu jeweils zwei RJ45 Netzwerk-Buchsen (IN/OUT) zur Verkabelung des EtherCAT System-
Busses. Beide Stränge sind jeweils auf robuste Steckverbinder geführt, die bei direkter mechanischer Kopplung
von Modulen (rastender "Klick-Verschluss") diese auch elektrisch vollständig verbinden, ohne dass weitere Kabel
benötigt werden. So können mehrere direkt zusammengesteckte Module von einer einzelnen DC-Quelle
gemeinsam versorgt werden,
versehentlich mehrere Versorgungsspannungen an einem Block angeschlossen sein, so sorgt eine Verriegelungs-
bzw. Vorrangschaltung dafür, dass sich jeweils die von links gesehen "erste" durchsetzt.
Zum Anschluss der 48 VDC Tischnetzteile für alle imc CRONOSflex Geräte (Basiseinheit und Messmodule) wurde
die Versorgungsbuchse geändert, so dass die Tischnetzteile mit 48 VDC nur an imc CRONOSflex Geräten und
nicht bei den imc Geräten mit einem Versorgungsspannungsbereich von 10..32 VDC anschließbar sind. Das
Tischnetzteil 48 VDC ist erkennbar an der blauen Tülle am LEMO.1B Stecker (LEMO.PHG.1B.302), siehe
Abb.
Die Tischnetzteile mit 15 VDC oder 24 VDC haben eine schwarze Tülle am LEMO.1B Stecker und können
20
auch an imc CRONOSflex Geräte angeschlossen werden. Die Verwendung dieser Netzteile ist für imc CRONOSflex
Geräte nicht empfohlen. Die imc CRONOSflex Geräte besitzen einen Versorgungsspannungsbereich von 10..50
VDC. Die DC-Versorgungseingänge sind nicht zum Anschluss an ein Gleichspannungsnetz bestimmt.
Hinweis
Auf der Seite des Pluspols befindet sich ein roter Punkt!
© 2023 imc Test & Measurement GmbH
die stets "links"
, also am ersten Modul, angeschlossen wird. Sollten
26
imc CRONOSflex - Erste Schritte, Edition 11 - 30.05.2023
