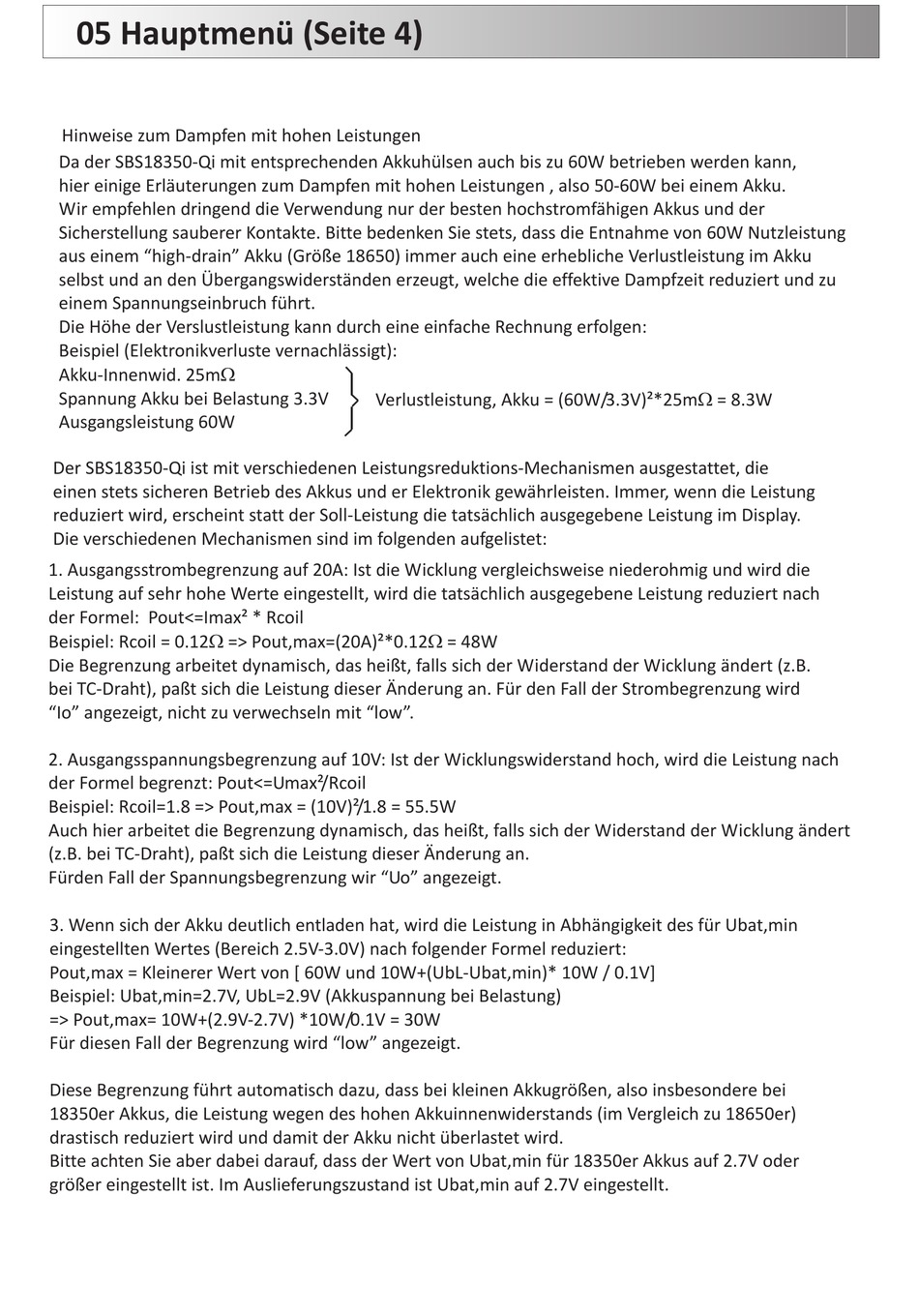

dicodes SBS18350Qi Bedienungsanleitung Seite 8

05 Hauptmenü (Seite 4)
Hinweise zum Dampfen mit hohen Leistungen
Da der SBS18350-Qi mit entsprechenden Akkuhülsen auch bis zu 60W betrieben werden kann,
hier einige Erläuterungen zum Dampfen mit hohen Leistungen , also 50-60W bei einem Akku.
Wir empfehlen dringend die Verwendung nur der besten hochstromfähigen Akkus und der
Sicherstellung sauberer Kontakte. Bitte bedenken Sie stets, dass die Entnahme von 60W Nutzleistung
aus einem "high-drain" Akku (Größe 18650) immer auch eine erhebliche Verlustleistung im Akku
selbst und an den Übergangswiderständen erzeugt, welche die effektive Dampfzeit reduziert und zu
einem Spannungseinbruch führt.
Die Höhe der Verslustleistung kann durch eine einfache Rechnung erfolgen:
Beispiel (Elektronikverluste vernachlässigt):
Akku-Innenwid. 25m
W
Spannung Akku bei Belastung 3.3V
Ausgangsleistung 60W
Der SBS18350-Qi ist mit verschiedenen Leistungsreduktions-Mechanismen ausgestattet, die
einen stets sicheren Betrieb des Akkus und er Elektronik gewährleisten. Immer, wenn die Leistung
reduziert wird, erscheint statt der Soll-Leistung die tatsächlich ausgegebene Leistung im Display.
Die verschiedenen Mechanismen sind im folgenden aufgelistet:
1. Ausgangsstrombegrenzung auf 20A: Ist die Wicklung vergleichsweise niederohmig und wird die
Leistung auf sehr hohe Werte eingestellt, wird die tatsächlich ausgegebene Leistung reduziert nach
der Formel: Pout<=Imax² * Rcoil
Beispiel: Rcoil = 0.12 => Pout,max=(20A)²*0.12 = 48W
W
Die Begrenzung arbeitet dynamisch, das heißt, falls sich der Widerstand der Wicklung ändert (z.B.
bei TC-Draht), paßt sich die Leistung dieser Änderung an. Für den Fall der Strombegrenzung wird
"Io" angezeigt, nicht zu verwechseln mit "low".
2. Ausgangsspannungsbegrenzung auf 10V: Ist der Wicklungswiderstand hoch, wird die Leistung nach
der Formel begrenzt: Pout<=Umax²/Rcoil
Beispiel: Rcoil=1.8 => Pout,max = (10V)²/1.8 = 55.5W
Auch hier arbeitet d ie Begrenzung dynamisch, das heißt, falls sich der Widerstand der Wicklung ändert
(z.B. bei TC-Draht), paßt sich die Leistung dieser Änderung an.
Fürden Fall der Spannungsbegrenzung wir "Uo" angezeigt.
3. Wenn sich der Akku deutlich entladen hat, wird die Leistung in Abhängigkeit des für Ubat,min
eingestellten Wertes (Bereich 2.5V-3.0V) nach folgender Formel reduziert:
Pout,max = Kleinerer Wert von [ 60W und 10W+(UbL-Ubat,min)* 10W / 0.1V]
Beispiel: Ubat,min=2.7V, UbL=2.9V (Akkuspannung bei Belastung)
=> Pout,max= 10W+(2.9V-2.7V) *10W/0.1V = 30W
Für diesen Fall der Begrenzung wird "low" angezeigt.
Diese Begrenzung führt automatisch dazu, dass bei kleinen Akkugrößen, also insbesondere bei
18350er Akkus, die Leistung wegen des hohen Akkuinnenwiderstands (im Vergleich zu 18650er)
drastisch reduziert wird und damit der Akku nicht überlastet wird.
Bitte achten Sie aber dabei darauf, dass der Wert von Ubat,min für 18350er Akkus auf 2.7V oder
größer eingestellt ist. Im Auslieferungszustand ist Ubat,min auf 2.7V eingestellt.
Verlustleistung, Akku = (60W/3.3V)²*25m = 8.3W
W
W
