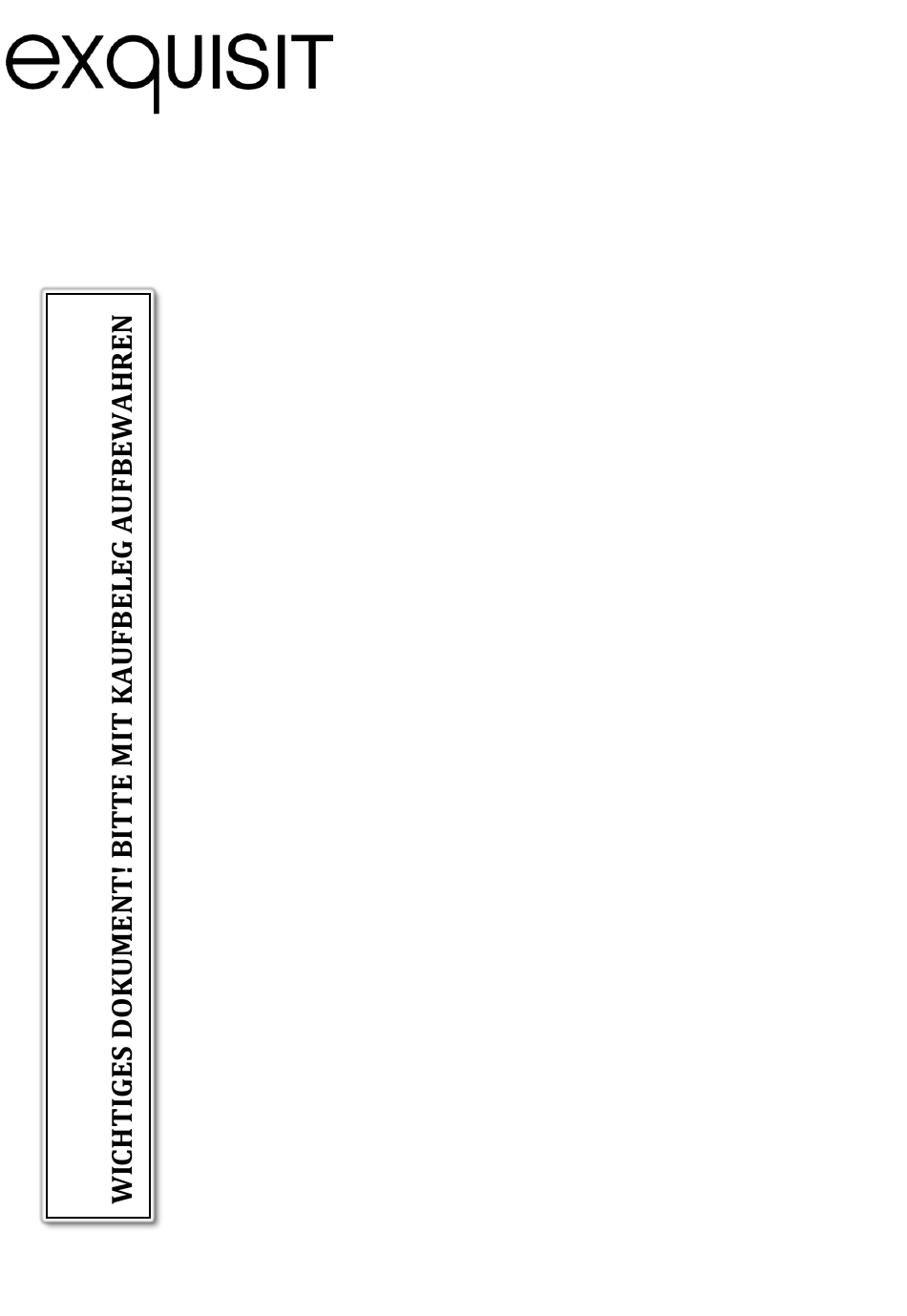

Bedienungsanleitung
Einbau-Kühlschrank
EGS101-3A+
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut
gewählt. Ihr Exquisit. – Gerät wurde für den Einsatz im privaten
Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste
technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–
wie andere Exquisit. - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EGS101-3A+
Version E1.2 DE 11/2014
Seite 1 von 28
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EGS101-3A+
Inhaltszusammenfassung für exquisit EGS101-3A+
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit. – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitäts-erzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet–...
-
Seite 2: Inhaltsverzeichnis
Diese Anleitung bitte gut durchlesen. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch. Sie enthält wichtige Sicherheitshinweise für die Installation, den Betrieb und den Unterhalt des Gerätes. Eine korrekte Bedienung trägt wesentlich zur effizienten Energienutzung bei und minimiert den Energieverbrauch im Betrieb. Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere für Kinder. -
Seite 3: Umweltschutz
Störungen….. Störungsbehebung ............22 Kundendienst ..................23 Garantiebedingungen ................24 Technische Angaben................26 CE-Konformität ..................27 Umweltschutz Entsorgung von Geräten Dieses Gerät ist ausgezeichnet lt. Vorgabe der Europäischen Entsorgungsvorschrift 2012 / 19 / EU Sie stellt sicher, dass das Produkt ordentlich entsorgt wird. Durch die umweltfreundliche Entsorgung stellen Sie sicher, dass eventuelle gesundheitliche Schäden durch Falschentsorgung vermieden werden. -
Seite 4: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transport- schäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen, eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. -
Seite 5: Gebrauchs- Und Sicherheitshinweise
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist: SN 10 bis 32°C N 16 bis 32°C ST 16 bis 38°C T 16 bis 43°C Die Luftzirkulation an der Geräterückwand und –oberkante beeinflusst den Energieverbrauch und die Kühl/Gefrierleistung (je nach Modell). Daher müssen die für die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. -
Seite 6: Besondere Sicherheitshinweise
WARNUNG Fassen Sie den Stecker und das Elektrokabel beim Einstecken und Herausziehen nie mit feuchten oder nassen Händen an. Es besteht Lebensgefahr durch STROMSCHLAG! Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steckdose. -
Seite 7: Kühlmittel
3.4 Kühlmittel VORSICHT Kühlkreislauf nicht beschädigen. Das Gerät enthält im Kühlmittelkreislauf das Kühlmittel Isobutan (R600a), ein Naturgas mit hoher Umweltverträglichkeit, das brennbar ist. Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, dass keine Teile des Kühlkreislaufes beschädigt werden. Vorgehen bei beschädigtem Kühlkreislauf: ... -
Seite 8: Vor Der Ersten Inbetriebnahme
Vor der ersten Inbetriebnahme Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie sich im Schadensfall bitte an den Lieferanten. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebebänder auf der rechten und linken Seite der Gerätetür entfernen, eventuelle Kleberückstände können Sie mit Reinigungsbenzin entfernen. -
Seite 9: Einbau
die Belüftung des Gerätes minimalen Lüftungsquerschnitte eingehalten werden. Diese entnehmen Sie bitte den unten aufgeführten Tabellen und Zeichnungen. 5.2 Einbau Maße für den Aufstellort: Gehäusehöhe 874-890mm Gehäusetiefe 560mm Gehäusebreite 560-580mm (Gerätetiefe 540mm) Für eine ausreichende Lüftung bitte den Anweisungen in der Abbildung folgen. - Seite 10 Schieben Sie die obere Anschlagleiste in die vorgesehenen Öffnungen auf der oberen, vorderen Kante des Gerätes. Befestigen Sie zunächst am Gerät auf der linken (gegenüber dem Türscharnier liegenden) Seite den Verbindungsbeschlag mit zwei ST 5 x 14 Schrauben wie links abgebildet. Schieben Sie die Plastikabdeckung über den Verbindungsbeschlag.
- Seite 11 Die Gerätefüße sind höhenverstellbar. Die Oberkante des Gerätes muß bündig mit dem Einbauschrank sein. Ist dies nicht der Fall, passen Sie die Höhe der Füße an. Setzen Sie einen Schraubendreher an der vorgesehenen Stelle an (siehe Pfeil obere Abbildung) und drehen Sie je nach Erfordernis nach links oder rechts.
- Seite 12 Verbindung der Gerätetür mit der Möbeltür gehen Sie folgendermaßen vor: Die Schleppschienenführungen sollen in einem Abstand von 120 – 150 mm von der Oberkante bzw. Unterkante der Tür angebracht werden (siehe Abbildung). Befestigen Sie die Schleppschienenführungen mit vier ST 4 x 12 Schrauben auf dem Rand der Gerätetür.
-
Seite 13: Geräteausstattung
Geräteausstattung Lieferumfang: 4 Gefrierschubladen, 1 Bedienungsanleitung Temperaturregler WICHTIG Vor dem ersten gebrauch das Gerät gründlich mit einem feuchten Lappen reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Betrieb Gerät vor Inbetriebnahme reinigen Das Gerät sowie die Teile der Innenausstattung sind vor Inbetriebnahme gründlich zu reinigen. -
Seite 14: Gerät Einschalten
7.1 Gerät einschalten Schalten Sie das Gerät am Temperaturregler ein, er befindet sich oben rechts an der Vorderfront des Gerätes. Zum Einschalten des Gerätes, den Temperaturregler von "0" nach rechts auf den gewünschten Gefriermodus drehen. Bei Erstbetrieb stellen Sie den Temperaturregler zuerst auf die höchste Stufe. Nach ca. - Seite 15 Bitte beachten Sie deshalb eine Vorlaufzeit von ca. 2-3 Stunden, bevor Sie Gefriergut frisch einfrieren. Drehen Sie hierzu den Temperaturregler auf die modellabhängig höchste Stufe. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gefrierschrank lagern. Bereits abgekühlte Speisen erhöhen die Energieeffizienz. Legen Sie die frisch einzufrierenden Lebensmittel in das oberste Gefrierfach.
-
Seite 16: Eiswürfel Herstellen
VORSICHT Lagern Sie keine kohlesäurehaltigen / schäumenden Getränke im Gefrierfach, insbesondere Mineralwasser, Bier, Sekt, Cola, usw. EXPLOSIONSGEFAHR! Lagern Sie keine Plastikflaschen im Gefrierfach. Essen Sie keine Lebensmittel, die noch gefroren sind. Geben Sie Kindern auch kein Eis direkt aus dem Gefrierfach. Durch die Kälte kann es zu Verletzungen im Mundbereich kommen. -
Seite 17: Abtauen
Abtauen Manuell Im Gefrierschrank kann sich nach längerem Gebrauch eine Reif- bzw. Eisschicht bilden. Erreicht diese Eisschicht eine Dicke von 6 – 8 mm, muss das Gefriergerät abgetaut und gereinigt werden. Eine zu starke Reif- bzw. Eisschicht erhöht den Energieverbrauch. Stellen Sie vor dem Abtauen den Temperaturregler auf die höchste Einstellung. -
Seite 18: Reinigung Und Pflege
WICHTIG Im Falle eines Transports unbedingt darauf achten, dass das Gerät senkrecht transportiert werden muss. Reinigung und Pflege Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden. WARNUNG Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. -
Seite 19: Tipps Zur Energieeinsparung
Kühlgut herausnehmen. Alles abgedeckt an einem kühlen Ort lagern. Gerät einschließlich Innenausstattung mit einem Lappen und lauwarmem Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben. Anschließend mit klarem Wasser nachwischen und trocken reiben. Überprüfen Sie auch das Tauwasser-Ablaufloch. Reinigen Sie es regelmäßig mit Hilfe von Pfeifenreinigern. -
Seite 20: Türanschlagwechsel
Türanschlagwechsel VORSICHT Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät nicht am Stromnetz angeschlossen ist und dass Ihnen eine zweite Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt werden muss. VERLETZUNGSGEFAHR ! Abb. 2 Abb. -
Seite 21: Betriebsgeräusche
Um den Türanschlag zu wechseln gehen Sie wie folgt vor: Lösen Sie die Schrauben am oberen Scharnier (Abb.1) mit einem Kreuzschlitz- Schraubendreher. Schrauben Sie die Schrauben vollständig ab und entfernen das obere Scharniergelenk. Heben vorsichtig die Tür aus dem untere Bolzen heraus und legen diese Behutsam zur Seite. -
Seite 22: Störungen
Störungen….. Störungsbehebung STÖRUNG MÖGLICHE MASSNAHME URSACHE Das Gerät gefriert Netzstecker ist nicht in Stecken Sie den Netzstecker in die nicht der Steckdose Netz-Steckdose. Sicherung der Sicherung einschalten, eventuell Steckdose ausgelöst Fachbetrieb hinzurufen Das Gerät steht nicht Gerät über den verstellbaren Fuß gerade ausgleichen Das Gerät ist laut im... -
Seite 23: Kundendienst
Kundendienst Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte den Kundendienst. Führen Sie in diesen Fall keine weiteren Arbeiten, vor allen an den elektrischen Teilen des Gerätes, selbst aus. Öffnen Sie die Tür nicht unnötig oft, damit Kälteverlust vermieden wird. -
Seite 24: Garantiebedingungen
Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 25 Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedienungen erbracht.
-
Seite 26: Technische Angaben
Technische Angaben Modell EGS101-3A+ Typ I (Anzahl der Temperaturregler) Abtauen Gefrieren Manuell Elektrischer Anschluss [V/Hz] 220-240 / 50 Leistungsaufnahme [W] Stromaufnahme [A] Gewicht netto [kg] EAN Nr. 4016572012224 Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“ *Technische Änderungen vorbehalten. EGS101-3A+ Version E1.2 DE 11/2014 Seite 26 von 28... -
Seite 27: Ce-Konformität
CE-Konformität Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den Anforderungen die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU festgelegt sind. Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden. - Seite 28 Produktdatenblatt für Haushaltkühlgeräte Delegierte Verordnung (EU) 1060/2010 Marke Exquisit Modell EGS 101-3 A+ Kategorie ¹) Energieeffizienzklasse ²) Jährlicher Energieverbrauch ³) kWh/Jahr Nutzinhalt gesamt Nutzinhalt Kühlfach Nutzinhalt Gefrierfach Sternekennzeichnung ⁴) Frostfrei Nein Lagerzeit bei Störung Gefriervermögen kg/24h Klimaklasse ⁵) N~ST Luftschallemissionen...
