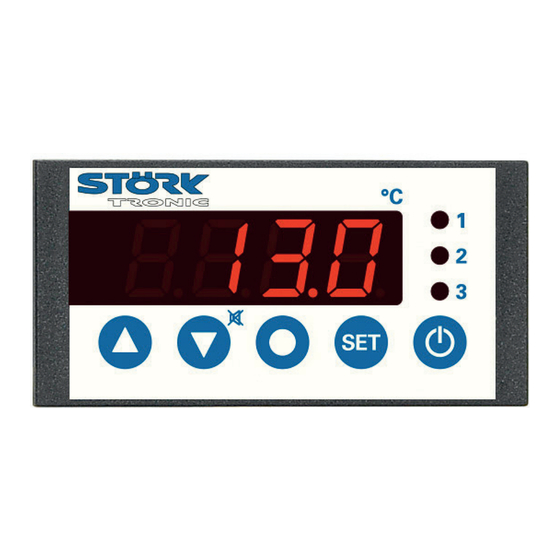

Allgemeine Hinweise Bedientasten Bedienebenen: Taste 1: AUF Durch Drücken dieser Taste wird der Parameter oder Parameterwert vergrößert. >4 Sek. Taste 2: AB Durch Drücken dieser Taste wird der Parameter oder Parameter- wert verkleinert. Bei Alarm wird die Sum- merfunktion durch Drücken der Taste aus- geschaltet.
Seite 3
Parameter Software .03 Erste Bedienungsebene (Sollwert) Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Sollwert Regelkontakt 1 0,0 °C S1‘ 0,0 °C/K ≠0 und =2 bzw. 3: -99...+99,9 K falls Sollwert bei geschlossenem Eingang E1 P4...P5, falls Zweite Bedienungsebene (P-Parameter): Para- Funktionsbeschreibung Einstellbereich...
Seite 4
Parameter Software .03 Dritte Bedienungsebene (A-Parameter): Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Schaltsinn Regelkontakt 1 0: Heizkontakt 1: Kühlkontakt Schaltsinn Regelkontakt 2 0: Heizkontakt 1: Kühlkontakt Funktion von Regelkontakt 1 bei Fühler- 0: bei Fehler ab fehler 1: bei Fehler an Funktion von Regelkontakt 2 bei Fühler- 0: bei Fehler ab fehler...
Seite 5
Parameter Software .03 Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Fühlerauswahl 11: PT100 Zweileiteranschluss 12: PT100 Dreileiteranschluss 21: PTC 22: PT1000 Zweileiteranschluss 23: PT1000 Dreileiteranschluss 31: Spannungseingang 2-10V bzw. Stromeingang 4-20mA 32: Spannungseingang 0-10V bzw. Stromeingang 0-20mA Softwarefilter 1: nicht aktiv Mittelwert über: 2: 2 Messwerte (ca.
Parameterbeschreibung Zweite Bedienungsebene, Relaiskontakt (P-Parameter): : Istwert Sollwert obere Anzeige des momentanen Istwertes. Wird Grenze durch Parameter =1 der Sollwert ange- Sollwert Hysterese zeigt, so kann der Istwert nur über diesen Parameter angezeigt werden. untere Grenze : Sollwert/Delta W für Kontakt K2 Der zweite Sollwert wirkt auf den Regelkon- takt 2 und kann in 2 Ausführungen einge- stellt werden: (siehe Parameter...
Seite 7
Parameterbeschreibung die Parameter trotz Tastenverriegelung zu ter PID-Charakteristik ist sie wirkungslos. : Hysterese Alarm, einseitig verstellen, erscheint die Meldung ”---” in der Siehe dazu auch die Bilder 1 - 4. Die Hysterese ist an den eingestellten Gren- Anzeige. zwert einseitig angesetzt. Sie ist wirksam je : Mindestaktionszeit Regelkon- nach Alarmdefinition (siehe Bilder).
Statusmeldungen absenkung realisiert werden. In der Einstel- : Ausgangsverbindung Relais K1 lung =3 wird der Zustand des externen : Ausgangsverbindung Relais K2 Eingang durch die LED 3 im Display ange- : Ausgangsverbindung Relais K3 zeigt. Ein Alarm kann dann durch z.B. eine Je nach verwendeter Hardware können die blinkende Anzeige signalisiert werden.
Technische Daten Messeingänge Widerstandsthermometer Pt100-3L Messbereich: -80°C...+400 °C (Leiterwiderstand < 1 Ohm) Genauigkeit: ±0,5K ± 0,5 % bei 25 °C, ohne Fühler ±1K ± 0,5 % über den gesamten Temperaturbereich (0...+55 °C), ohne Fühler Ausgänge K1: Relais, Schließerkontakt 8(1,5)A 250 V, max. Dauerstrom 6(1,5) A, begrenzt durch Leiterbahnen bzw.
