Betriebsanweisungen
1.
Halten Sie das Messgerät an seinem Handgriff und zeigen Sie damit auf die zu
messende Oberfläche.
2.
Ziehen und halten Sie den roten Messtrigger, um das Messgerät einzuschalten
und die Messung zu beginnen. Das Display wird beleuchtet, wenn die Batterie
geladen ist. Tauschen Sie die Batterie aus, wenn das Display nicht beleuchtet wird.
3.
Beim fortgesetzten Drücken des Triggers, drücken Sie ebenfalls die rote Taste
Laser, um den Laserpointer einzuschalten. Zielen Sie mit dem roten Strahl etwa
einen Zentimeter über den Messpunkt, so wie in der Abbildung unten gezeigt
(Erneutes Drücken der Taste Laser schaltet den Laser wieder aus).
4.
Während der Messung erscheint das SCAN-Symbol im LCD über dem
Temperaturmesswert und rechts vom Wert der Emissionsstärke (fix bei 0,95).
5.
Wenn die Messung den nutzbaren Temperaturbereich überschreitet (-20 bis 320
°
C), ertönt ein akustisches Signal und das LCD zeigt ‚OVER' an.
6.
Lassen Sie den Messtrigger los, wenn sich der Temperaturwert stabilisiert hat. Das
HOLD-Symbol erscheint im LCD und zeigt an, dass der Messwert gehalten wird.
7.
Wählen Sie die Temperatureinheit mit den Tasten
8.
Drücken Sie die gelbe Taste Backlight, um die LCD-Hintergrundbeleuchtung
einzuschalten.
9.
Das Messgerät schaltet sich automatisch nach 7 Sekunden aus.

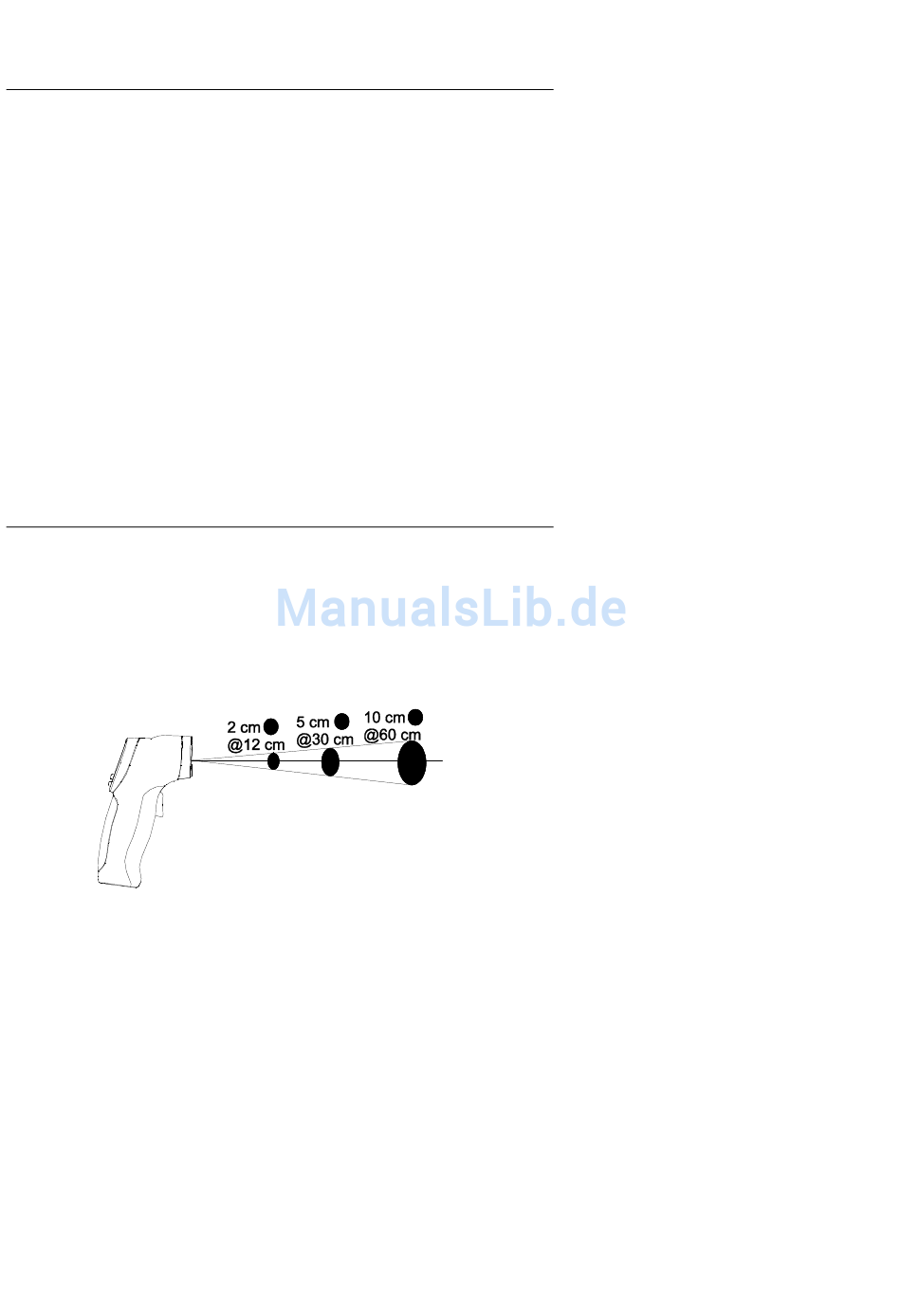

Blickfeld
Das Blickfeld des Messgerätes beträgt 6:1. Wenn das Messgerät beispielsweise 30,4 cm
vom Ziel (Punkt) entfernt ist, so muss der Durchmesser des Zieles mindestens 5,08 cm
betragen. Andere Entfernungen werden unten in der Abbildung angezeigt.
Beachten Sie, dass Messungen normalerweise mit einer Entfernung von weniger als
60,9 cm vom Ziel durchgeführt werden. Das Messgerät kann auch Messungen in größerer
Entfernung durchführen, aber die Messungen könnten durch externe Lichtquellen
beeinflusst werden. Außerdem könnte die Größe der Messfläche so groß sein, dass sie
Oberflächen erfasst, die nicht gemessen werden sollten.
o
o
C und
F.
3
Model 42529-EU V2.0 5/09
