Kurzbedienungsanleitung Rev
6.5.

Schirmverbindungen

Für eine volle EMV- oder RFI Festigkeit, MUSS der
Wägezellenschirm mit der Erdungsschraube in unten
beschriebener Weise verbunden werden.

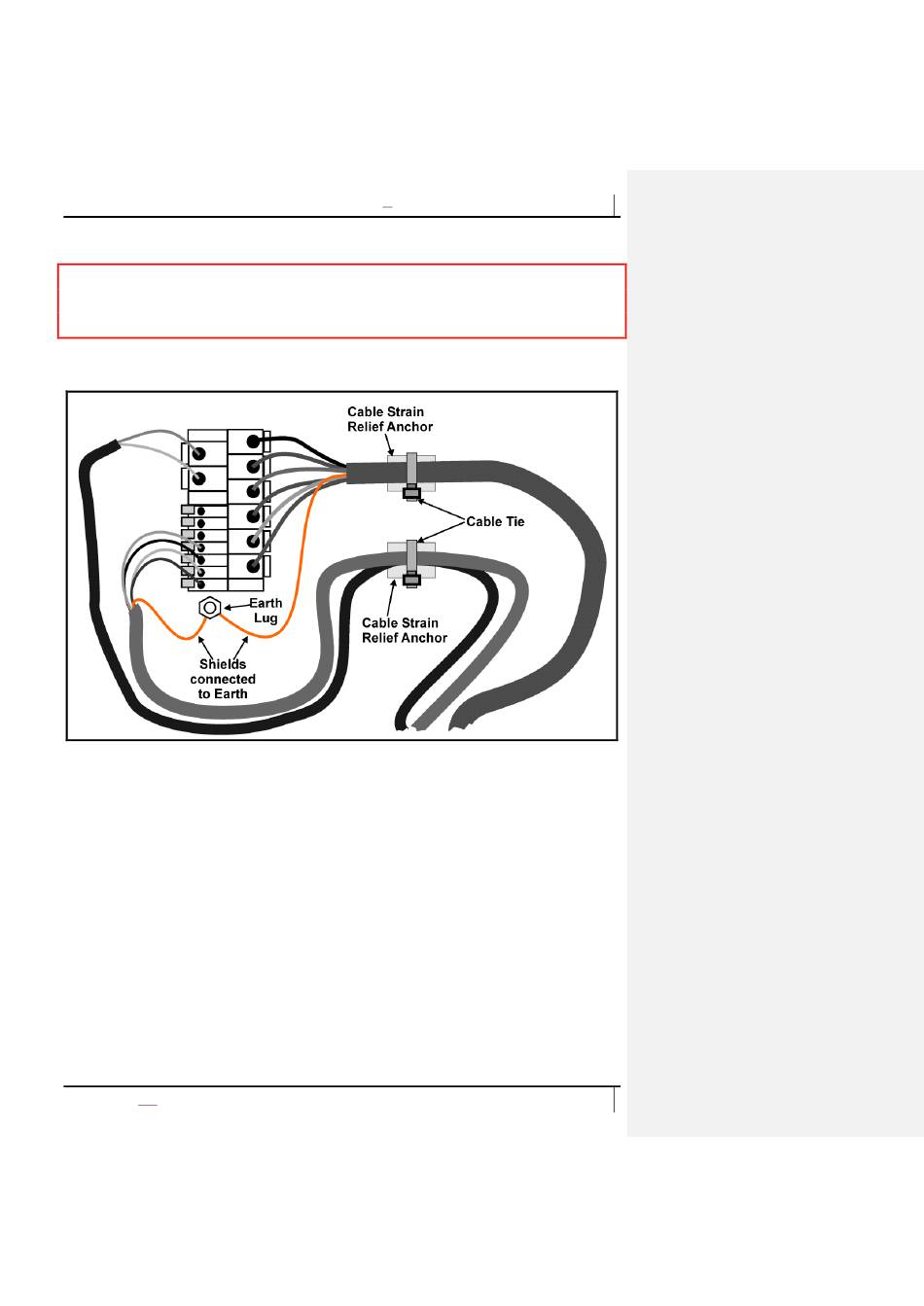

Diese Abbildung zeigt die mit Kabelklemmen befestigten
Anschlusskabel auf der Rückseite der Einheit.

6.5.1. Kabelschirmanschluss und Erdung

• Die Schirme sollten sorgfältig verbunden werden, um die
EMV oder RFI Immunität zu maximieren und um
Erdungsschleifen und Nebeneffekte (Interferenz) zwischen
Geräten zu minimieren.
• Der Abschluss der Kabelschirme an den Anschlussstücken
ist für eine EMV oder RFI Immunität wichtig. Die
Erdungsleitung des Geräts muss separat angeschlossen
werden.
• Das Gerät sollte nur über eine einfache, sichere Verbindung
mit der Erde verbunden werden, um Erdungsschleifen zu
vermeiden.
• Wird jedes Gerät separat geerdet, sollten Schirme von
Verbindungskabeln nur an einem Ende angeschlossen
werden. Dies betrifft auch die Kommunikationskabelschirme
R300-671-250443
2.503 - Software Version 4.xx
Seite 19
