WAGO 2789-9015 Produkthandbuch
Verwandte Anleitungen für WAGO 2789-9015
Inhaltszusammenfassung für WAGO 2789-9015

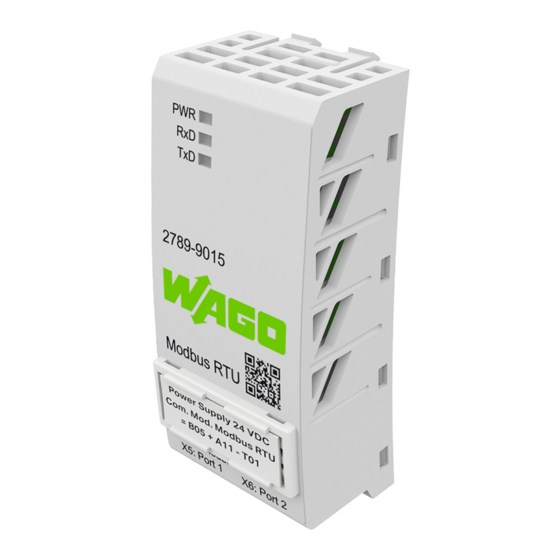

- Seite 1 Kommunikationsmodule WAGO Kommunikationsmodul Modbus RTU 2789-9015 Produkthandbuch | Version 1.1.0 /WAGO/...
- Seite 2 Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeich- nungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichen- schutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Produkthandbuch | Version: 1.1.0 Kommunikationsmodul Modbus RTU...
-
Seite 3: Inhaltsverzeichnis
Kommunikationsmodul .................. 20 Funktionscodes .................... 20 4.2.1 Exception-Codes .................. 20 4.2.2 Modulparameter .................... 21 Allgemeine Modulparameter ................ 21 4.3.1 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 ... 22 4.3.2 Meldungen und Ereignisse .................. 25 Produkthandbuch | Version: 1.1.0 Kommunikationsmodul Modbus RTU... - Seite 4 Inhaltsverzeichnis 2789-9015 Ereignisse und Messwerte für WAGO Stromversorgungen Pro 2 .... 25 4.4.1 Transport und Lagerung .................... 27 Montieren und Demontieren .................. 28 Anschließen ........................ 30 Anschließen ...................... 30 Außer Betrieb nehmen .................... 31 Entsorgung und Recycling.................. 31 Anhang ........................... 32 Zubehör .........................
-
Seite 5: Bestimmungen
1.1 Bestimmungsgemäße Verwendung Das Kommunikationsmodul Modbus RTU der Serie 2789 dient zur Kommunikation mit ei- ner Modbus-RTU-Feldbusumgebung und wird auf eine unterlagerte WAGO Stromversor- gung Pro 2 aufgesteckt. Das Produkt ist ein offenes Gerät und ist für den Einbau in ein zusätzliches Gehäuse konzipiert. -
Seite 6: Darstellungskonventionen
Bestimmungen 2789-9015 Gewährleistung und Haftung Es gelten die Bestimmungen der aktuellen WAGO Allgemeinen Geschäftsbedingungen für Lieferungen und Leistungen (AGB) sowie die Software-Lizenzbedingungen für Stan- dardsoftware (SW-Lizenz) für Softwareprodukte und in WAGO Hardwareprodukten einge- bettete Anwendungssoftware, beide abrufbar unter: ü www.wago.com. Danach ist die Gewährleistung insbesondere in folgenden Fällen ausgeschlossen: •... - Seite 7 2789-9015 Bestimmungen Handlungsanweisung ü Dieses Symbol kennzeichnet eine Voraussetzung. 1. Handlungsschritt 2. Handlungsschritt ð Dieses Symbol kennzeichnet ein Zwischenergebnis. ð Dieses Symbol kennzeichnet ein Handlungsresultat. • Einzelner Handlungsschritt Aufzählung • Aufzählung erste Ebene – Aufzählung zweite Ebene Abbildungen Abbildungen in dieser Dokumentation dienen dem besseren Verständnis und können von der tatsächlichen Ausführung der Produkte abweichen.
- Seite 8 Bestimmungen 2789-9015 ACHTUNG Art und Quelle der Störung (nur Sachschäden) Kennzeichnet eine mögliche Gefährdung, die Sachschaden zur Folge haben könnte, wenn sie nicht vermieden wird. • Handlungsschritt zur Risikoreduktion Informationshinweise Hinweis Informationen Kennzeichnet Informationen, Erklärungen, Empfehlungen, Verweise etc. Produkthandbuch | Version: 1.1.0...
-
Seite 9: Sicherheit
2789-9015 Sicherheit Sicherheit 2.1 Allgemeine Sicherheitsbestimmungen • Diese Dokumentation ist Teil des Produktes. Bewahren Sie deshalb die Dokumentati- on während der gesamten Nutzungsdauer des Produktes auf. Geben Sie die Doku- mentation an den nachfolgenden Benutzer des Produktes weiter. Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation... -
Seite 10: Thermische Sicherheit
• Verwenden Sie generell zur Handhabung des Produktes saubere Werkzeuge und Ma- terialien. • Das Produkt enthält keine durch den Anwender zu wartenden Teile. Lassen Sie War- tungs-, Instandhaltungs- oder Reparaturarbeiten nur durch von WAGO zugelassenes Fachpersonal durchführen. • Tauschen Sie defekte oder beschädigte Produkte aus. -
Seite 11: Eigenschaften
Das Kommunikationsmodul Modbus RTU kann in einem Feldbusnetzwerk oder in einer Punkt-zu-Punkt-Verbindung eingesetzt werden. Bei Busverbindungen können auch Sta- tionen verdrahtet werden, die nicht versorgt werden. Sie stören die bestehende Busver- bindung nicht. Beispielsweise an eine WAGO Stromversorgung Pro 2, ab Firmwareversion 01.03.07 oder höher. 3.2 Ansicht Abbildung 1: Ansicht Verriegelungslasche Belüftungsöffnungen... -
Seite 12: Typenschild
Eigenschaften 2789-9015 3.3 Typenschild Das Typenschild des Produktes enthält die folgenden Informationen: Abbildung 2: Typenschild Firmenlogo und Adresse Artikelnummer Produktbezeichnung Symbole für Warnhinweise 8 Darstellungskonventionen [} 7] QR-Code mit Link zur Webseite Hinweis auf die Produktdokumentation 8 Produktspezifische Informationen Produktspezifische Informationen [} 13] Feld für die Zulassungen 8 Zulassungen [} 16]... -
Seite 13: Produktspezifische Informationen
Position Bemerkung Details 2D Data Matrix Code Enthält die Informationen der Positionen 2 … 5 Schlüsselnummer Feste Angabe (37S) Identifikationsnummer gemäß D-U-N-S® Feste Angabe (WAGO Minden) WAGO Artikelnummer oder interne SAP-Nummer Produktabhängig Fortlaufende Nummer Produktabhängig • Produktionsdatum Produktionsdatum und Revision •... -
Seite 14: Anzeigeelemente
Eigenschaften 2789-9015 1 2 3 4 5 6 7 8 Abbildung 4: RJ-45-Schnittstelle X5/X6 Beschreibung TD + TD − RD + – – RD − – – Die Pinbelegung für RJ-45-Steckverbinder ist in der Richtlinie EIA/TIA 568 festgelegt. TD: Transmit Data. RD: Receive Data. -
Seite 15: Verlustleistung
Betriebshöhe über NN, max. 5000 m Verschmutzungsgrad gemäß IEC/EN 60664-1 Schutzklasse Schutzart IP20 Der unterlagerten WAGO Stromversorgung Pro 2 3.8 Richtlinien, Zulassungen und Normen 3.8.1 Richtlinien Für das Produkt liegen eine EU-Konformitätserklärung und eine CE-Kennzeichnung vor. ü www.wago.com Weitere Informationen finden Sie unter: Produkthandbuch | Version: 1.1.0... -
Seite 16: Zulassungen
Eigenschaften 2789-9015 3.8.2 Zulassungen Für das Produkt wurden folgende Zulassungen erteilt: Tabelle 7: Zulassungen Logo Zertifizierungsgesellschaft Norm Underwriters Laboratories UL 61010-1 Underwriters Laboratories UL 61010-2-201 Underwriters Laboratories UL 121201, Class I, Division 2, Groups A B C D, T4 Hinweis Weitere Informationen zu Zulassungen Detaillierte Hinweise zu den Zulassungen finden Sie im Internet unter: ü www.wago.com/<Artikelnummer>... -
Seite 17: Feldbusbeschreibung
• Die WAGO Stromversorgung Pro 2 ist an die entsprechende Versorgungsspannung angeschlossen. • Die WAGO Stromversorgung Pro 2 ist betriebsbereit. Signalisierung Die eingestellte Adresse wird über die LEDs der unterlagerten WAGO Stromversor- gung Pro 2 signalisiert. Jede LED kann dabei zwei verschiedene Wertigkeiten signalisie- ren. Produkthandbuch | Version: 1.1.0... -
Seite 18: Tabelle 11 Signalisierung: Wertigkeit (Low)
3. Drücken Sie sechs Sekunden gleichzeitig die Tasten [+] und [−]. ð Die eingestellte Adresse ist gespeichert. Beispiel: Eingabe der Adresse 42 Nachfolgend wird besipielhaft erläutert, wie der WAGO Stromversorgung Pro 2 die Adres- se 42 zugewiesen wird: 1. Führen Sie Schritt 1 aus dem Kapitel 8 Manuelle Adressvergabe [} 18]... -
Seite 19: Leitungen
2789-9015 Feldbusbeschreibung Adresswert Tabelle 14: Beispiel: Eingabe der Adresse 42: Wertigkeit (High) Adresswert eingeschaltet Die Bezeichnung „Blinksequenz“ meint hier, dass nacheinander die Wertigkeiten im Se- kundentakt über die LEDs ausgegeben werden. Dabei wird zuerst die Wertigkeit (Low) ausgegeben; anschließend die Wertigkeit (High). -
Seite 20: Kommunikationsmodul
• Wo ist der Leitungsanfang, wo ist das Leitungsende? • Welche Gesamtleitungslängen ergeben sich? 4.2 Kommunikationsmodul 4.2.1 Funktionscodes Die Modbus-Spezifikation definiert diverse Funktionscodes (FC). Die folgenden drei Funktionscodes werden von allen Produkten der Serie WAGO Stromversorgung Pro 2 unterstützt: Tabelle 15: Funktionscodes Bezeichnung Beschreibung Read Holding Register Liest die Parameter aus dem Produkt. -
Seite 21: Modulparameter
4.3 Modulparameter 4.3.1 Allgemeine Modulparameter Das Kommunikationsmodul Modbus RTU verwendet die nachfolgend aufgeführten, allge- meinen Parameter einer unterlagerten WAGO Stromversorgung Pro 2. Diese Parameter lassen sich über die Funktionscodes FC3 und FC16 auslesen und schreiben. Geräteübergreifende Informationen zur Identifikation Tabelle 18: Allgemeine Modulparameter: Geräteidentifikation... -
Seite 22: Spezifische Modulparameter Der Wago Stromversorgungen Pro 2
1: MiddleEndian (B2, B3, B0, B1) • 2: LittleEndian (B3, B2, B1, B0) 4.3.2 Spezifische Modulparameter der WAGO Stromversorgungen Pro 2 Das Kommunikationsmodul Modbus RTU verwendet die nachfolgend aufgeführten, allge- meinen Parameter einer unterlagerten WAGO Stromversorgung Pro 2. Diese Parameter lassen sich über die Funktionscodes FC3 und FC16 auslesen und schreiben. -
Seite 23: Tabelle 21 Spezifische Modulparameter: Ausgang
2789-9015 Feldbusbeschreibung Ausgang Tabelle 21: Spezifische Modulparameter: Ausgang Adresse Zugriff Datentyp Beschreibung Dez. Hex. 0088 read/write UINT16 Ausgangsspannung (Einheit: mV) 0089 read/write UINT16 Warnschwelle (Einheit: mA) 008A read/write UINT16 Bit 0 Ausgang einschalten Bit 1 Parallelschaltungsmodus „Active Droop“ Bit 2 Überlastschwelle aktiv Bit 3 Ein- und Ausschalten des DC-Ausgangs über zyklische Prozess-... -
Seite 24: Tabelle 24 Spezifische Modulparameter: Digitaler Ausgang
Feldbusbeschreibung 2789-9015 Adresse Zugriff Datentyp Beschreibung Dez. Hex. Bit 11 Funktion bei Flankenwechsel (0 nach 1) Bit 12 Funktion bei Flankenwechsel (1 nach 0) Bit 13 Reserve Bit 14 Reserve Bit 15 Reserve Diese Bits sind gegenseitig verriegelt. Digitaler Ausgang Tabelle 24: Spezifische Modulparameter: Digitaler Ausgang... -
Seite 25: Meldungen Und Ereignisse
Diese Bits sind gegenseitig verriegelt. 4.4 Meldungen und Ereignisse 4.4.1 Ereignisse und Messwerte für WAGO Stromversorgungen Pro 2 Das Produkt gibt die nachfolgend aufgeführten, WAGO spezifischen Ereignisse und Messwerte aus. Diese Ereignisse und Messwerte lassen sich über die Funktionscodes FC3 und FC4 auslesen. -
Seite 26: Tabelle 29 Ereignisse Und Messwerte - Fehler
Feldbusbeschreibung 2789-9015 Fehler Tabelle 29: Ereignisse und Messwerte – Fehler Adresse Datentyp Beschreibung Dez. Hex. Dez. Hex. 1284 0x0504 4 0x0004 UNIT16 Bit 0 Übertemperatur, Gerät abgeschaltet. Bit 1 Keine Ausgangsspannung Bit 2 Kurzschluss am Ausgang Bit 3 Schutzschalter ausgelöst. Leistung/Energie Tabelle 30: Ereignisse und Messwerte –... -
Seite 27: Transport Und Lagerung
2789-9015 Transport und Lagerung Transport und Lagerung Die Originalverpackung bietet den optimalen Schutz bei Transport und Lagerung. • Lagern Sie das Produkt in geeigneter Verpackung, möglichst in der Originalverpa- ckung. • Transportieren Sie das Produkt nur in geeigneten Behältern/Verpackung. • Stellen Sie sicher, dass die Kontakte des Produktes beim Ein- und Auspacken nicht verschmutzt oder beschädigt werden. -
Seite 28: Montieren Und Demontieren
[} 11]): Front- seite vorn, Beschriftung lesbar, Belüftungsöffnungen (b) oben und unten. Montieren Abbildung 6: Montieren Montieren Sie das Produkt durch Aufrasten auf die WAGO Stromversorgung Pro 2 (siehe Abbildung „Montieren“): 1. Entfernen Sie an der WAGO Stromversorgung Pro 2 die Abdeckkappe der Kommu- nikationsschnittstelle. 2. Bewahren Sie die Abdeckkappe gut auf, damit Sie die Kommunikationsschnittstelle wieder abdecken können, wenn diese Schnittstelle nicht benötigt wird. -
Seite 29: Abbildung 7 Demontieren
• Demontieren Sie das Produkt nur im ausgeschalteten Zustand. Abbildung 7: Demontieren 1. Drücken Sie in die obere Verriegelungslasche (a) des Produktes [C]. 2. Lösen Sie das Produkt in einer Schwenkbewegung von der WAGO Stromversor- gung Pro 2 [D]. ACHTUNG Elektrostatische Entladung vermeiden! In dem Produkt sind elektronische Komponenten integriert, die Sie durch elektrostatische Entladung bei Berührung zerstören können. -
Seite 30: Anschließen
Anschließen 2789-9015 Anschließen 7.1 Anschließen WARNUNG Betätigungswerkzeug nicht in die Belüftungsschlitze stecken! Gelangt die Klinge des Betätigungswerkzeuges durch die Belüftungsschlitze, können Komponenten im Inneren des Produkts beschädigt werden. Dadurch kann es zu schwer- wiegenden Folgeschäden mit Verletzungsgefahr durch Fehlfunktionen, zu hohe Wärme- entwicklung oder elektrischen Strom kommen! •... -
Seite 31: Außer Betrieb Nehmen
2789-9015 Außer Betrieb nehmen Außer Betrieb nehmen 8.1 Entsorgung und Recycling WEEE Kennzeichnung Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt werden. Dies gilt auch für Produkte ohne diese Kennzeichung. Elektro- und Elektronikgeräte enthalten Materialien, Stoffe und Substanzen, die umwelt- und gesundheitsschädlich sein können. -
Seite 32: Anhang
Anhang 2789-9015 Anhang 9.1 Zubehör Für das Produkt steht folgendes Zubehör zur Verfügung: Zubehör – Beschriftung Tabelle 31: Zubehör – Beschriftung Bechreibung Artikelnummer Beschriftungsadapter 2789-1233 Beschriftungssystem 2009-0110 WMB-Multibeschriftungssystem 2009-0115 2009-0115/0000-0002 Zubehör – Sonstiges Tabelle 32: Zubehör – Sonstiges Beschreibung Artikelnummer RJ-45-Abschlusswiderstand, 120 Ω... - Seite 33 2789-9015 Anhang ® • Modbus ist eine registrierte Marke der Schneider Electric, lizenziert für die Modbus Organization, Inc. • OPC UA ist eine registrierte Marke der OPC Foundation. ® • PROFIBUS ist eine registrierte Marke der PROFIBUS Nutzerorganisation e.V. (PNO).
- Seite 34 Tabellenverzeichnis 2789-9015 Tabellenverzeichnis Tabelle 1 Aufbau Revisionsindex ...................... Tabelle 2 Anzeige von Betriebszuständen ..................Tabelle 3 Technische Daten – Produkt....................Tabelle 4 Technische Daten – Verlustleistung .................. Tabelle 5 Technische Daten – Kommunikation ................. Tabelle 6 Technische Daten – Umgebungsbedingungen..............
- Seite 35 2789-9015 Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Ansicht .......................... Abbildung 2 Typenschild........................Abbildung 3 Produktspezifische Informationen................. Abbildung 4 RJ-45-Schnittstelle X5/X6 ..................... Abbildung 5 Optische Zustandsanzeige ................... Abbildung 6 Montieren ........................Abbildung 7 Demontieren ......................... Produkthandbuch | Version: 1.1.0 Kommunikationsmodul Modbus RTU...
