Gleichstrom/Wechselstrom Elektromotor
5
1 Loch

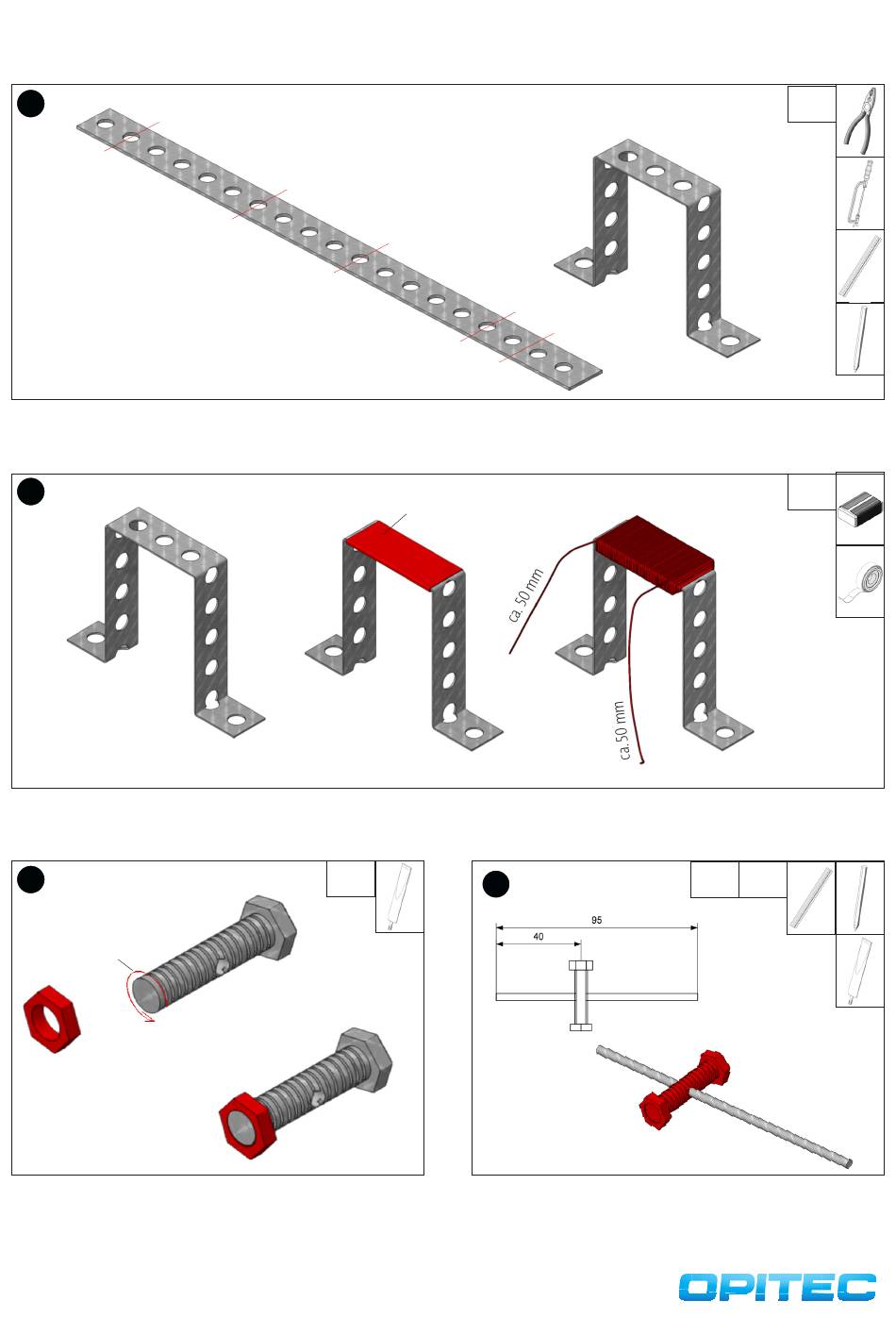

Auf dem Lochbandstreifen die Biegekanten wie oben gezeigt anreissen. Den Abschnitt mit der PUK-Säge abtrennen und entgraten. Anschließend jeweils
nach angegebener Lochzahl biegen.
6
Den oberen Querbalken des Bügels, wie abgebildet mit Klebeband isolieren. Hierbei darauf achten, dass alle Metallteile gut isoliert sind. Anschließend
200 Wicklungen des Kupferdrahtes (7) so aufwickeln, dass auf beiden Seiten ein ca. 50mm langer Anschlussdraht herausragt. Die beiden Anschlussdrähte
anschließend ca. 10 mm mit Schleifpapier abisolieren.
7
Sekundenkleber
auftragen
Die Mutter der Gewindeschraube (6), wie abgebildet aufschrauben und
mit Sekundenkleber fixieren.
3
4 Loch
3 Loch
6
4 Loch
1 Loch
Klebeband
8
Auf der Metallachse (4) 40mm abmessen und markieren. Die Gewinde-
schraube (6) an dieser Position mit Sekundenkleber fixieren.
Abschnitt
200 Wicklungen
6
4
3
7
