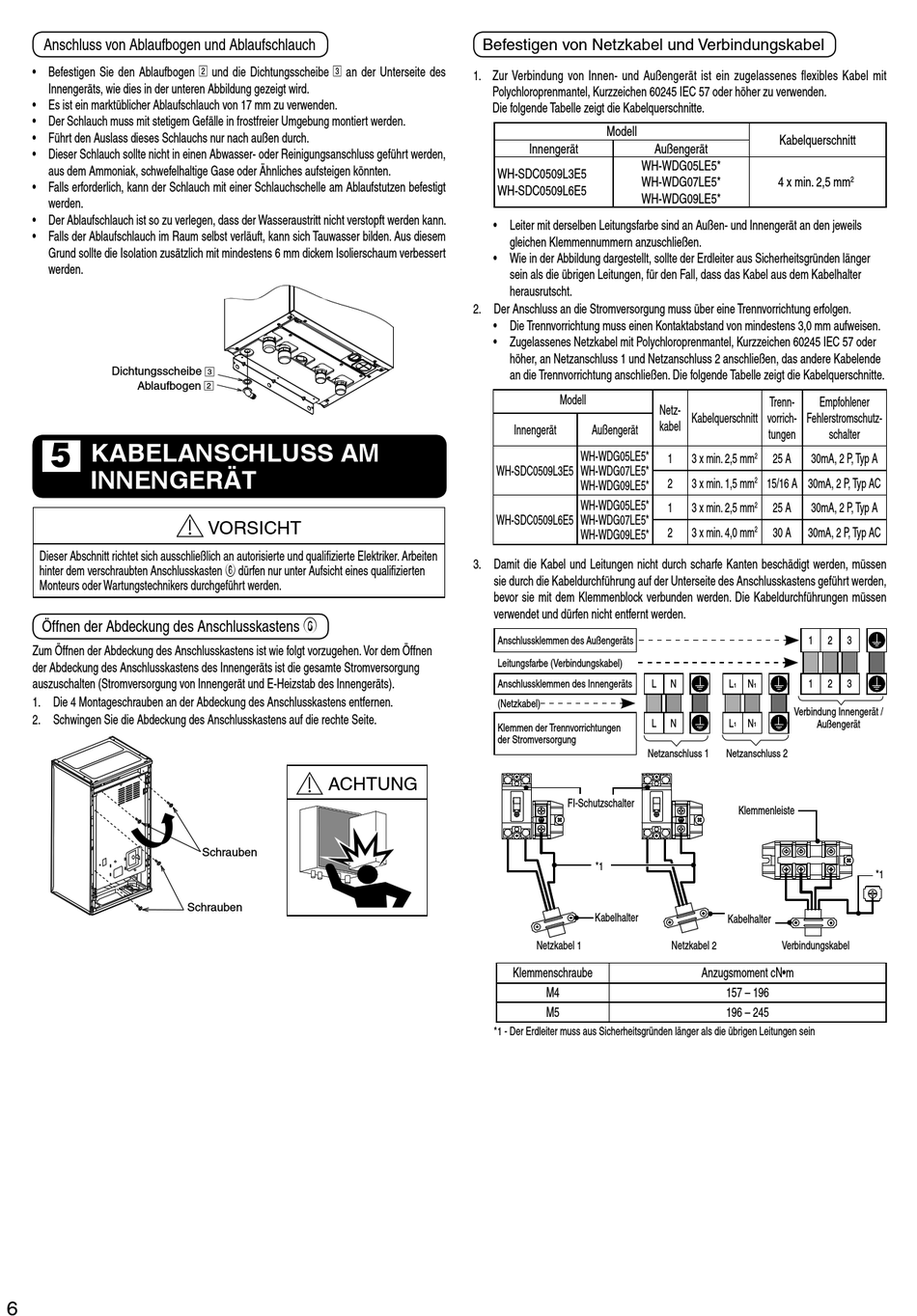

Befestigen Von Netzkabel Und Verbindungskabel - Panasonic WH-SDC0509L3E5 Installationshandbuch

Anschluss von Ablaufbogen und Ablaufschlauch
• Befestigen Sie den Ablaufbogen 2 und die Dichtungsscheibe 3 an der Unterseite des
Innengeräts, wie dies in der unteren Abbildung gezeigt wird.
• Es ist ein marktüblicher Ablaufschlauch von 17 mm zu verwenden.
• Der Schlauch muss mit stetigem Gefälle in frostfreier Umgebung montiert werden.
• Führt den Auslass dieses Schlauchs nur nach außen durch.
• Dieser Schlauch sollte nicht in einen Abwasser- oder Reinigungsanschluss geführt werden,
aus dem Ammoniak, schwefelhaltige Gase oder Ähnliches aufsteigen könnten.
• Falls erforderlich, kann der Schlauch mit einer Schlauchschelle am Ablaufstutzen befestigt
werden.
• Der Ablaufschlauch ist so zu verlegen, dass der Wasseraustritt nicht verstopft werden kann.
• Falls der Ablaufschlauch im Raum selbst verläuft, kann sich Tauwasser bilden. Aus diesem
Grund sollte die Isolation zusätzlich mit mindestens 6 mm dickem Isolierschaum verbessert
werden.
Dichtungsscheibe 3
Ablaufbogen 2
KABELANSCHLUSS AM
5
INNENGERÄT
Dieser Abschnitt richtet sich ausschließlich an autorisierte und qualifi zierte Elektriker. Arbeiten
hinter dem verschraubten Anschlusskasten 6 dürfen nur unter Aufsicht eines qualifi zierten
Monteurs oder Wartungstechnikers durchgeführt werden.
Öffnen der Abdeckung des Anschlusskastens 6
Zum Öffnen der Abdeckung des Anschlusskastens ist wie folgt vorzugehen. Vor dem Öffnen
der Abdeckung des Anschlusskastens des Innengeräts ist die gesamte Stromversorgung
auszuschalten (Stromversorgung von Innengerät und E-Heizstab des Innengeräts).
1. Die 4 Montageschrauben an der Abdeckung des Anschlusskastens entfernen.
2. Schwingen Sie die Abdeckung des Anschlusskastens auf die rechte Seite.
6
VORSICHT
ACHTUNG
Schrauben
Schrauben

Befestigen von Netzkabel und Verbindungskabel

1. Zur Verbindung von Innen- und Außengerät ist ein zugelassenes fl exibles Kabel mit
Polychloroprenmantel, Kurzzeichen 60245 IEC 57 oder höher zu verwenden.
Die folgende Tabelle zeigt die Kabelquerschnitte.
Modell
Innengerät
WH-WDG05LE5*
WH-SDC0509L3E5
WH-WDG07LE5*
WH-SDC0509L6E5
WH-WDG09LE5*
• Leiter mit derselben Leitungsfarbe sind an Außen- und Innengerät an den jeweils
gleichen Klemmennummern anzuschließen.
• Wie in der Abbildung dargestellt, sollte der Erdleiter aus Sicherheitsgründen länger
sein als die übrigen Leitungen, für den Fall, dass das Kabel aus dem Kabelhalter
herausrutscht.
2. Der Anschluss an die Stromversorgung muss über eine Trennvorrichtung erfolgen.
• Die Trennvorrichtung muss einen Kontaktabstand von mindestens 3,0 mm aufweisen.
• Zugelassenes Netzkabel mit Polychloroprenmantel, Kurzzeichen 60245 IEC 57 oder
höher, an Netzanschluss 1 und Netzanschluss 2 anschließen, das andere Kabelende
an die Trennvorrichtung anschließen. Die folgende Tabelle zeigt die Kabelquerschnitte.
Modell
Innengerät Außengerät
WH-WDG05LE5*
WH-SDC0509L3E5 WH-WDG07LE5*
WH-WDG09LE5*
WH-WDG05LE5*
WH-SDC0509L6E5 WH-WDG07LE5*
WH-WDG09LE5*
3. Damit die Kabel und Leitungen nicht durch scharfe Kanten beschädigt werden, müssen
sie durch die Kabeldurchführung auf der Unterseite des Anschlusskastens geführt werden,
bevor sie mit dem Klemmenblock verbunden werden. Die Kabeldurchführungen müssen
verwendet und dürfen nicht entfernt werden.
Anschlussklemmen des Außengeräts
Leitungsfarbe (Verbindungskabel)
Anschlussklemmen des Innengeräts
(Netzkabel)
Klemmen der Trennvorrichtungen
der Stromversorgung
FI-Schutzschalter
*1
Kabelhalter
Netzkabel 1
Klemmenschraube
M4
M5
*1 - Der Erdleiter muss aus Sicherheitsgründen länger als die übrigen Leitungen sein
Kabelquerschnitt
Außengerät
4 x min. 2,5 mm
Trenn- Empfohlener
Netz-
Kabelquerschnitt vorrich- Fehlerstromschutz-
kabel
tungen
1 3 x min. 2,5 mm 2 25 A 30mA, 2 P, Typ A
2
2 3 x min. 1,5 mm 15/16 A 30mA, 2 P, Typ AC
1 3 x min. 2,5 mm 2 25 A 30mA, 2 P, Typ A
2
2 3 x min. 4,0 mm 30 A 30mA, 2 P, Typ AC
1
L N L N 1
1 1
Verbindung Innengerät /
L N L N
Außengerät
1 1
Netzanschluss 1
Netzanschluss 2
Klemmenleiste
Kabelhalter
Netzkabel 2 Verbindungskabel
Anzugsmoment cN•m
157 – 196
196 – 245
2
schalter
2 3
2 3
*1
