Connexion De L'alimentation - FS IMC-1S1XMG Schnellstartanleitung

Retirer le Module Optique
g : 2 4 V
, 1 A
V 2 + V
2 -
P W R 2 D C I n p
u t : 1 2 -
4 8 V
A C I n p
, 0 . 6 A
u t : 2 4 V
m a x .
~ , 0 . 2 A
m a x .

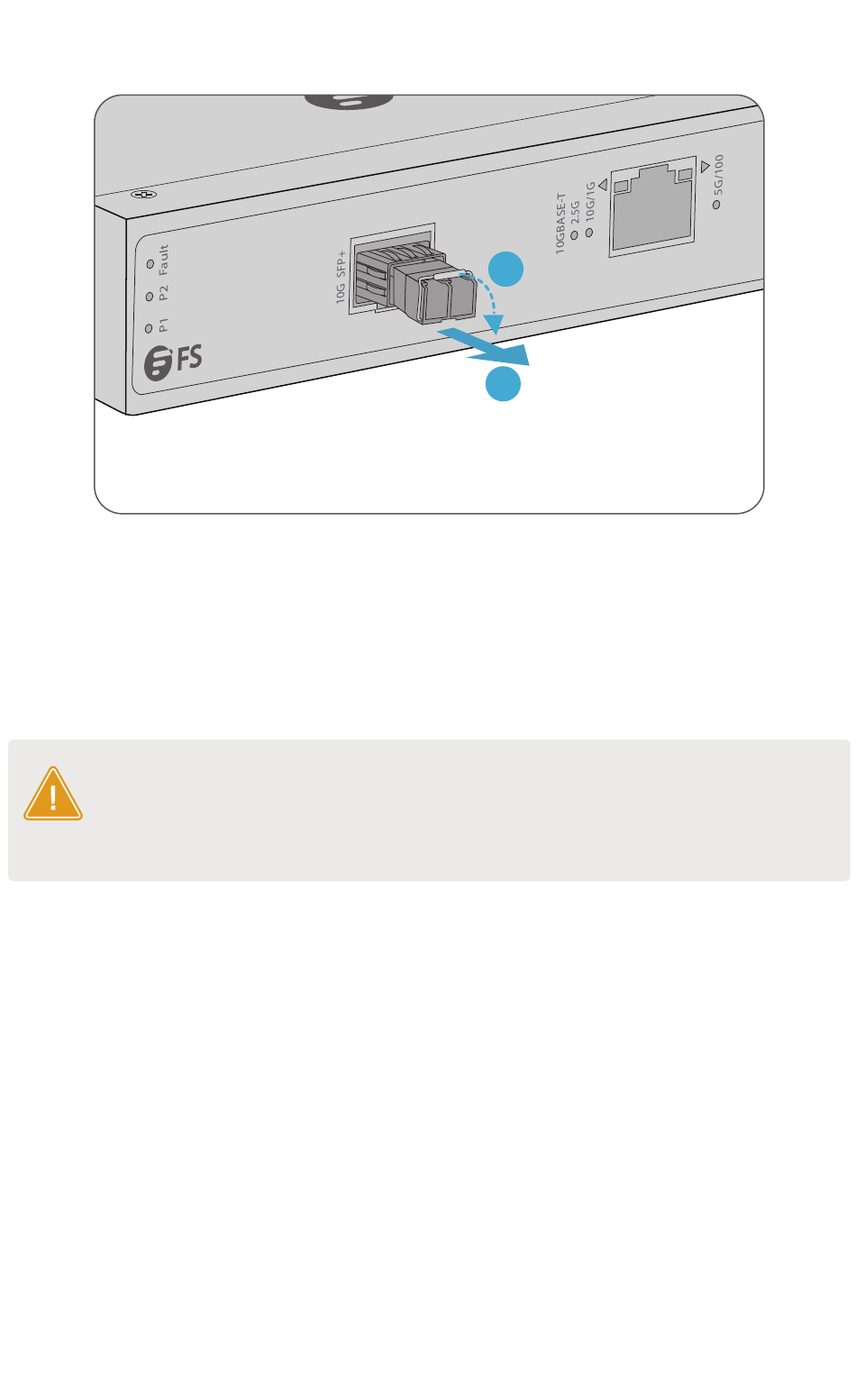

1. Retirez délicatement le câble de fibre optique.
2. Tournez le levier du module optique en position horizontale.
3. Tirez doucement sur le module optique avec le levier.
ATTENTION :
avec force, vous risquez d'endommager le module optique et le
port SFP+/SFP.

Connexion de l'Alimentation

Le connecteur du bornier à 6 contacts est utilisé pour deux entrées
d'alimentation redondantes en courant continu. Veuillez suivre les
étapes ci-dessous :
1. Insérez les fils d'alimentation DC positifs/négatifs dans les contacts
1 et 2 pour l'Alimentation 1, ou dans les contacts 5 et 6 pour
l'Alimentation 2.
En tirant directement sur le module optique
1
2
FR 51
