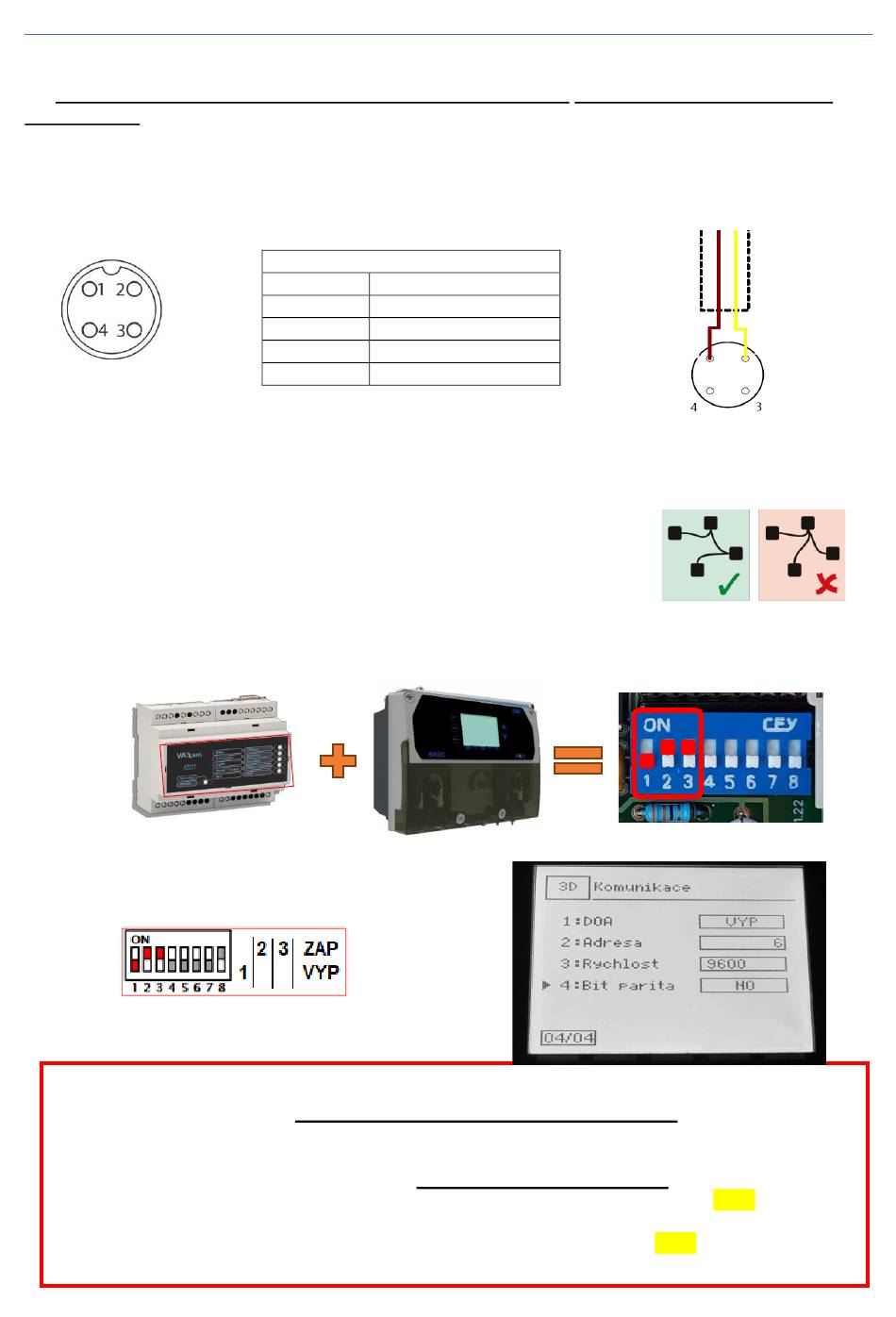

9.3. MODBUS / VARIO
Protokol RS485 zur externen Steuerung oder Integration z.B. auf Wunsch in das sogenannte
Smart House.
VArio = (MODBUS RS485 = Geschwindigkeit: 9600 / Adresse: 6 / Parität: NEIN / Stoppbit:
1)
Für die Kommunikation mit dem VArio-System ist es notwendig, das Verbindungskabel an die Klemmen
anzuschließen, siehe. Das folgende Schema:
Mit der mitgelieferten Elektronik können Sie eine Remote-Konsole / einen
Konverter anschließen. Wenn ein anderes Gerät (PC/SPS etc.) angeschlossen ist, schließen Sie das VCC-
Kabel nicht an!!
Empfehlung für den Anschluss mehrerer Dosiergeräte über die RS485-
Leitung: Alle Geräte müssen "nacheinander" im Bus angeschlossen werden,
bzw. dürfen nicht an den sogenannten "Stern" angeschlossen werden !!
Prüfen Sie, ob die Position der DIP-Schalter mit dem angeschlossenen Dosiergerät
übereinstimmt:
VOM
,
1.
Die Dosierstation muss die RS485-Kommunikation aktiviert haben:
o Dosierstation: 3D-KOMMUNIKATION
Stellen Sie im Menü der Dosierstation die folgenden Parameter ein:
2.
o VA DOS BASIC/EXACT DOA:
!!! ACHTUNG - Ändern Sie die Geschwindigkeitseinstellung auf 9600 im Vergleich zur
11-04-23_0000139036
ModBus-Anbindung
Pin-Nr.
Beschreibung
1
T+R+
2
T-R-
3
GND
4
Nicht verwendet
Vorgängerversion !!
auf Touren bringen. 2.0
VA DOS BASIC / VA DOS EXACT
VYP
/ Adresse:
6
/ Rychlost:
IN
Braun
Gelb
(1)
(2)
9600
/ Parita:
NO
40
