Technisches Handbuch
KNX RF+ Funk Linienkoppler [RF-LK001.03]
4 Einstellungen in der ETS
4.1 Aufbau eines Projekts
4.1.1 Topologie mit separater RF Linie
Ab ETS 5:
Das Projekt wird identisch zu Projekten mit Twisted Pair (in der Folge als „TP" abgekürzt) Linienkoppler
aufgebaut, nur das jede Verbindung von Funk (in der Folge als „RF" abgekürzt) zu TP über den Linienkopp-
ler RF-LK001.03 umgesetzt werden muss. Eine Funklinie wird dabei im Medium „RF" erzeugt. Auch hier
hat der Funk Linienkoppler die Adresse „x.0".

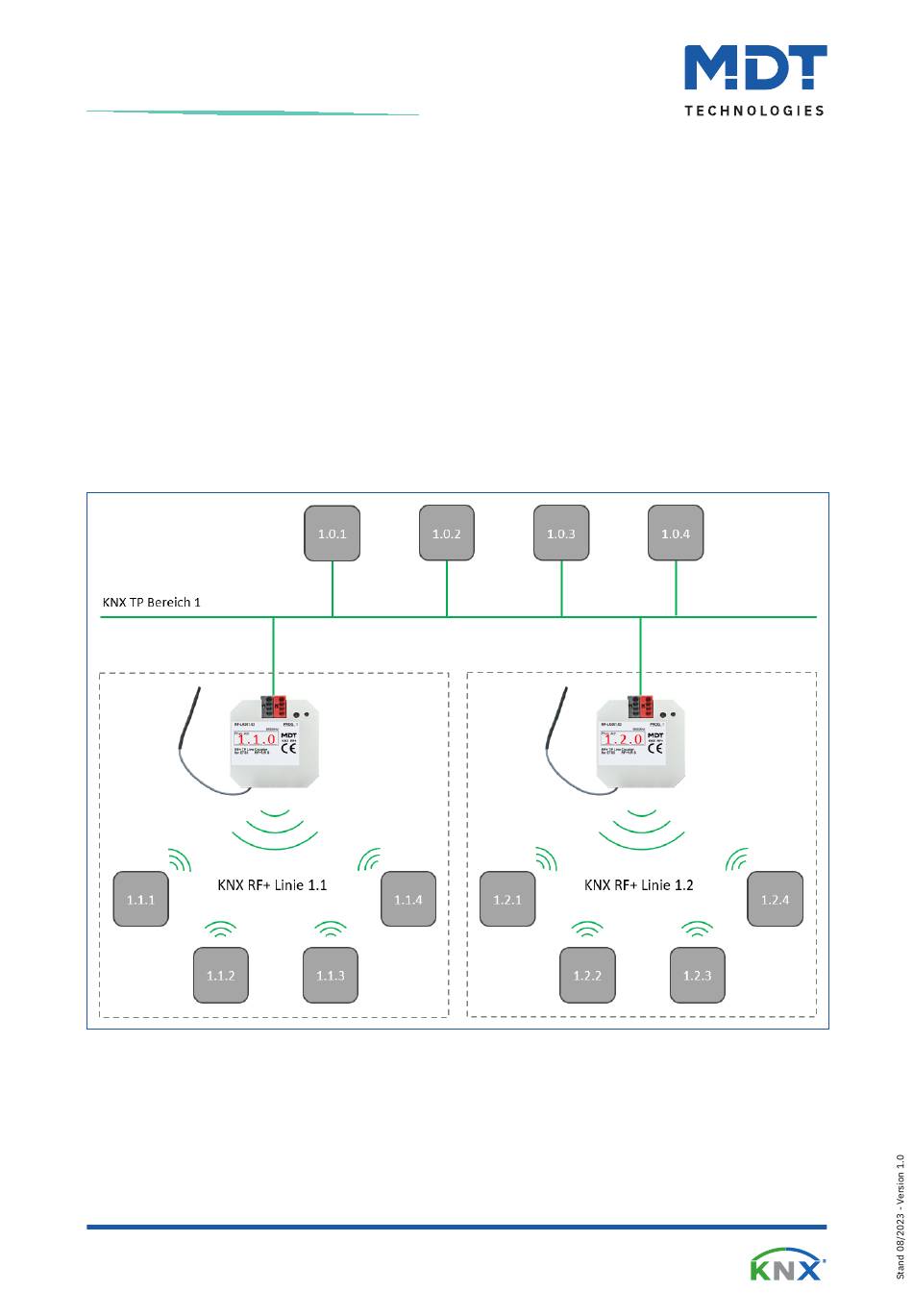

Das folgende Bild zeigt den beispielhaften Aufbau einer Topologie:
Abbildung 3: Beispiel – Topologie mit RF Linie
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
9 / 14
