Technisches Handbuch
KNX RF+ Funk Linienkoppler [RF-LK001.03]
4.1.2 Topologie mit Segmentkoppler
ETS 6:
Mit der ETS 6 (ab Version 6.0.5) kann der Funk Linienkoppler als Segmentkoppler eingesetzt werden. Es
handelt sich dabei um eine softwareseitige Erweiterung, die Liniensegmente unabhängig vom Medientyp
miteinander verbindet. Das bedeutet, dass ein KNX RF Linienkoppler in eine TP Linie integriert werden
kann, ohne eine separate Struktur dafür erstellen zu müssen.
Das folgende Bild zeigt den beispielhaften Aufbau einer Topologie:

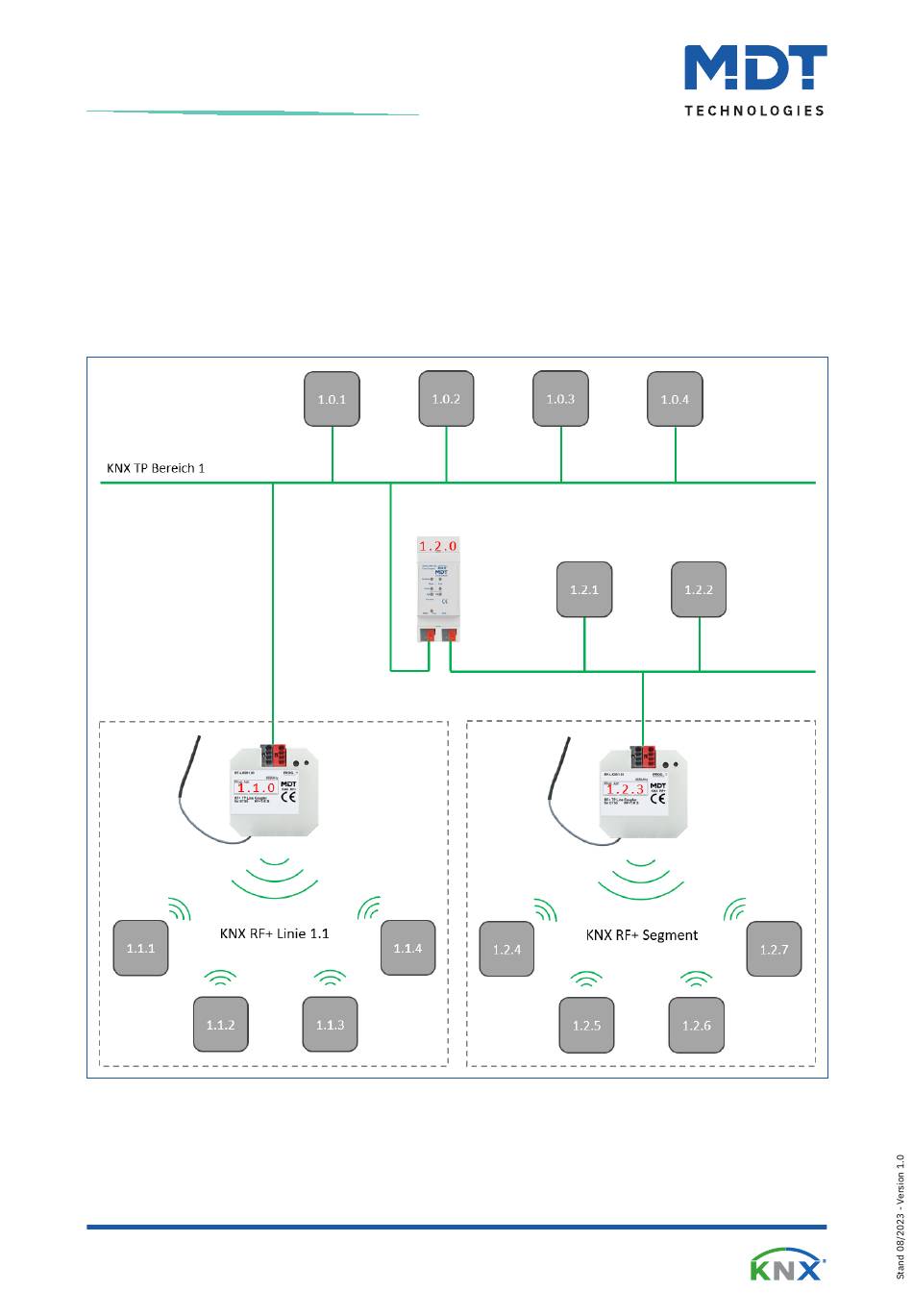

Abbildung 4: Beispiel – Topologie mit Segmentkoppler
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
10 / 14
