Technisches Handbuch
KNX RF+ Funk Linienkoppler [RF-LK001.03]
2.2 Funktionen
Linienkoppler
Das Gerät dient der Anbindung von Geräten einer RF Funklinie mit Geräten auf einer TP (Twisted Pair)
Linie. Über eine Filtertabelle kann dabei die Buslast reduziert werden.
Segmentkoppler-Funktionalität (ab ETS 6)
Bei der neuen Segmentkoppler-Funktion handelt es sich um eine softwareseitige Erweiterung eines
Linienkopplers, die Liniensegmente unabhängig vom Medientyp miteinander verbindet. Damit kann ein
KNX RF Linienkoppler in eine Twisted Pair Linie integriert werden kann, ohne dafür eine eigene Struktur
erstellen zu müssen.
Long Frame Support
Das Gerät unterstützt „Long Frames" (längere Telegramme). Diese enthalten mehr Nutzdaten pro Tele-
gramm, wodurch sich die Programmierzeit deutlich verkürzt.
2.3 Anschlussschema

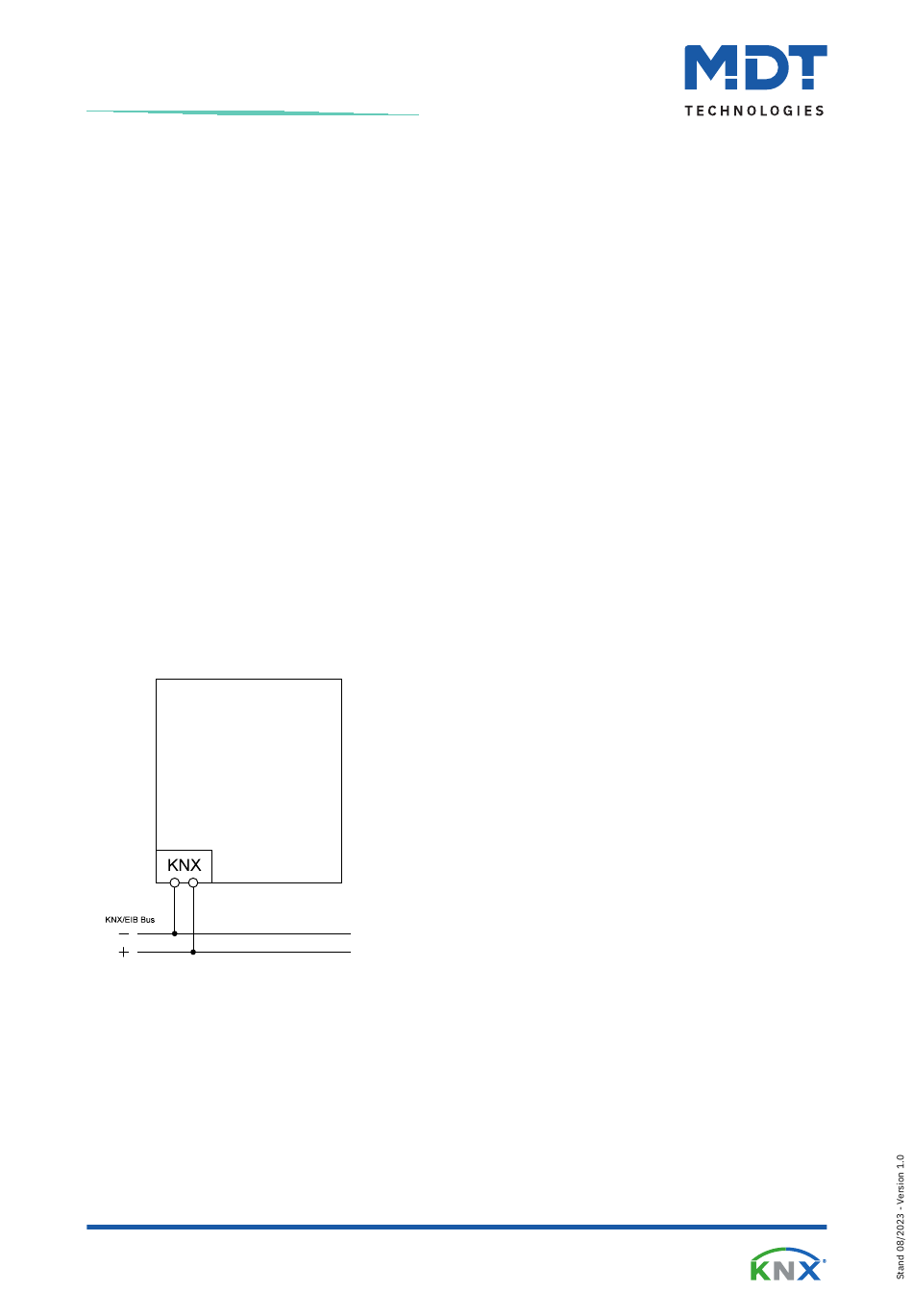

Das folgende Bild zeigt das exemplarische Anschlussschema für den Funk Linienkoppler:
Abbildung 1: Anschlussschema
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
4 / 14
