KNX RF+ Funk Linienkoppler [RF-LK001.03]
2.4 Aufbau & Bedienung

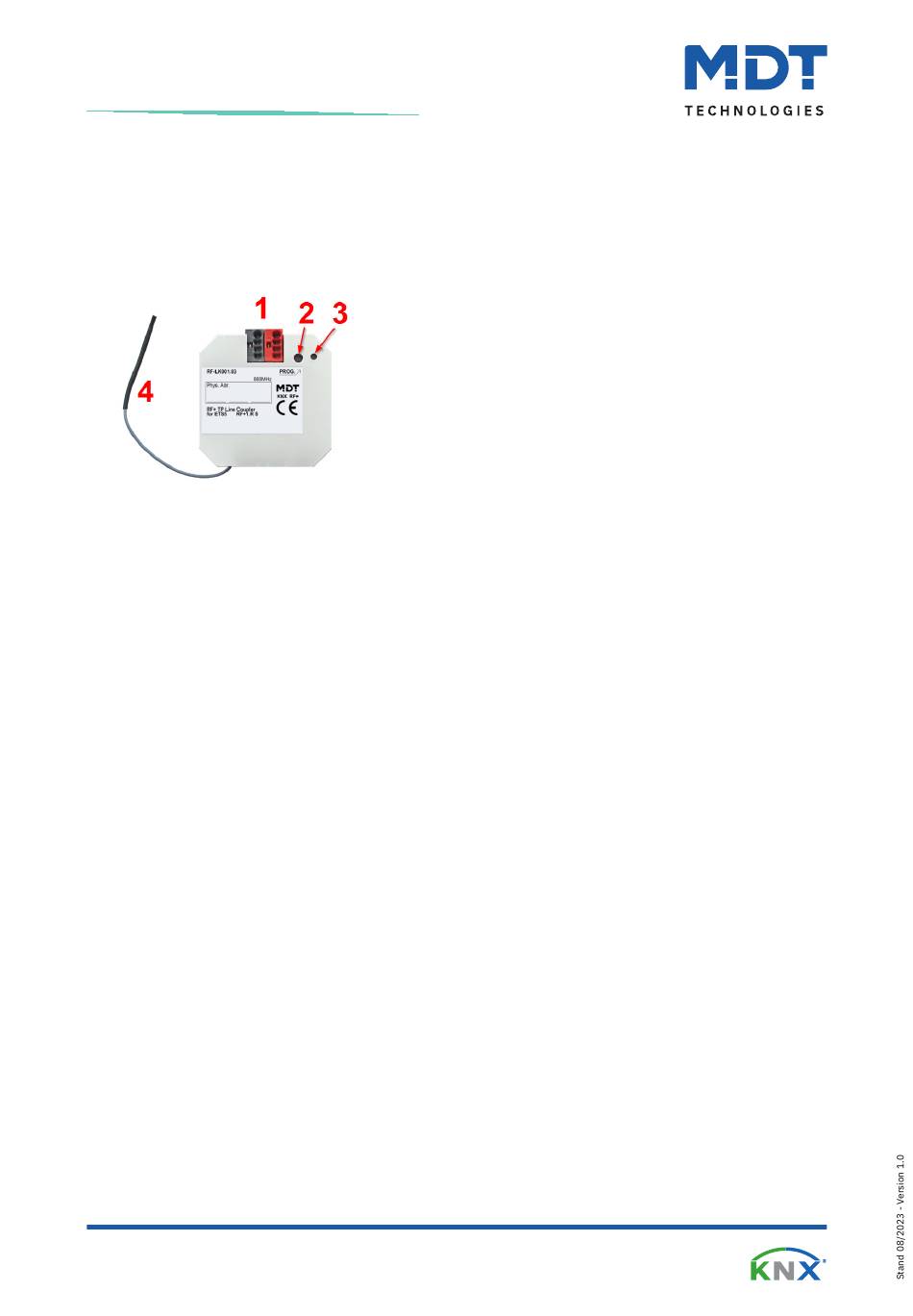

Das folgende Bild zeigt den Aufbau des Gerätes:
Abbildung 2: Aufbau & Bedienung
1 = Busanschlussklemme, Verbindung zur Hauptlinie (TP)
2 = Programmiertaste
3 = Rote Programmier LED
4 = Antenne, Funkübertragung zur Linie (KNX RF)
2.5 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen, z.B. MDT USB Interface.
3. Busspannung zuschalten.
4. Programmiertaste am Gerät drücken (rote Programmier-LED leuchtet dauerhaft).
5. Physikalische Adresse in der ETS einstellen und programmieren (Programmier LED erlischt).
6. Einstellungen in Applikationsprogramm vornehmen und programmieren.
