4 Anschlüsse
18
17
16
15
14
13
12

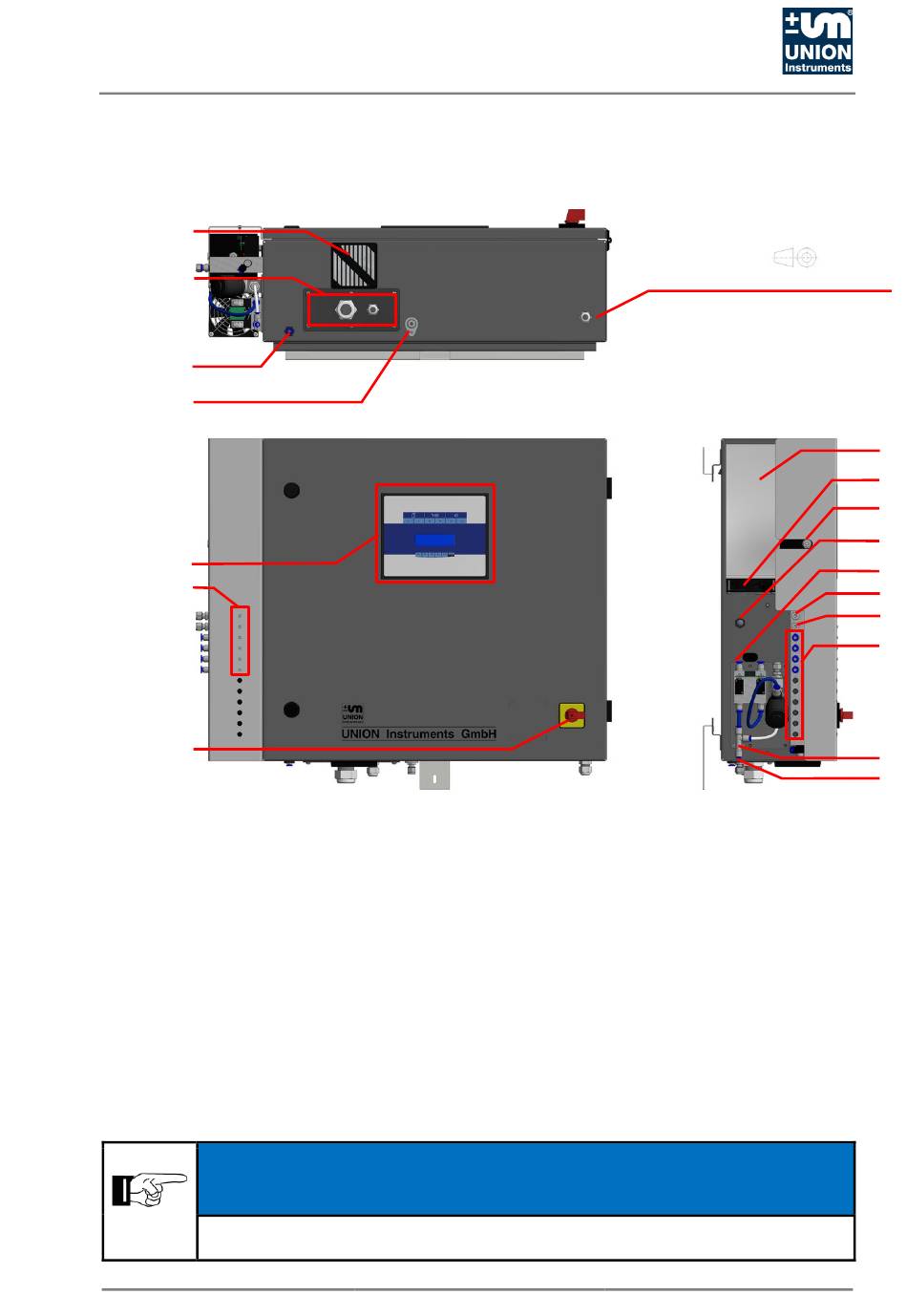

Abb. 4.1:
1.
Kabeldurchführung Stromversorgung
2.
Gaskühler
3.
Lüfter Gaskühler
4.
Eingang Prozessgas/Input process gas
5.
Ansaugluftfilter
6.
Eingang Druckluft/Input compressed
air
7.
Eingang Kalibriergas
Input calibration gas 1
8.
Eingang Spülgas/Input purge gas
9.
Eingang Pneumatikventil 1-10
HINWEIS
Es ist möglich, dass bis zu 10 Messstellen angeschlossen werden können.
Produktbeschreibung
10. Strahlpumpe
11. Ausgang Kondensa
/Output condensate
12. Hauptschalter
13. Anzeige Magnetventile Ein/Aus
14. Bedienelement
15. Ausgang Prozessgas
Output process gas
16. Ausgang Druckregler Leckage
Output pressure regulator leakage
17. Kabeldurchführungen
18. Lüfter
1
2
3
4
5
6
7
8
9
10
11
17
