Montage
|
Mounting instructions
3.

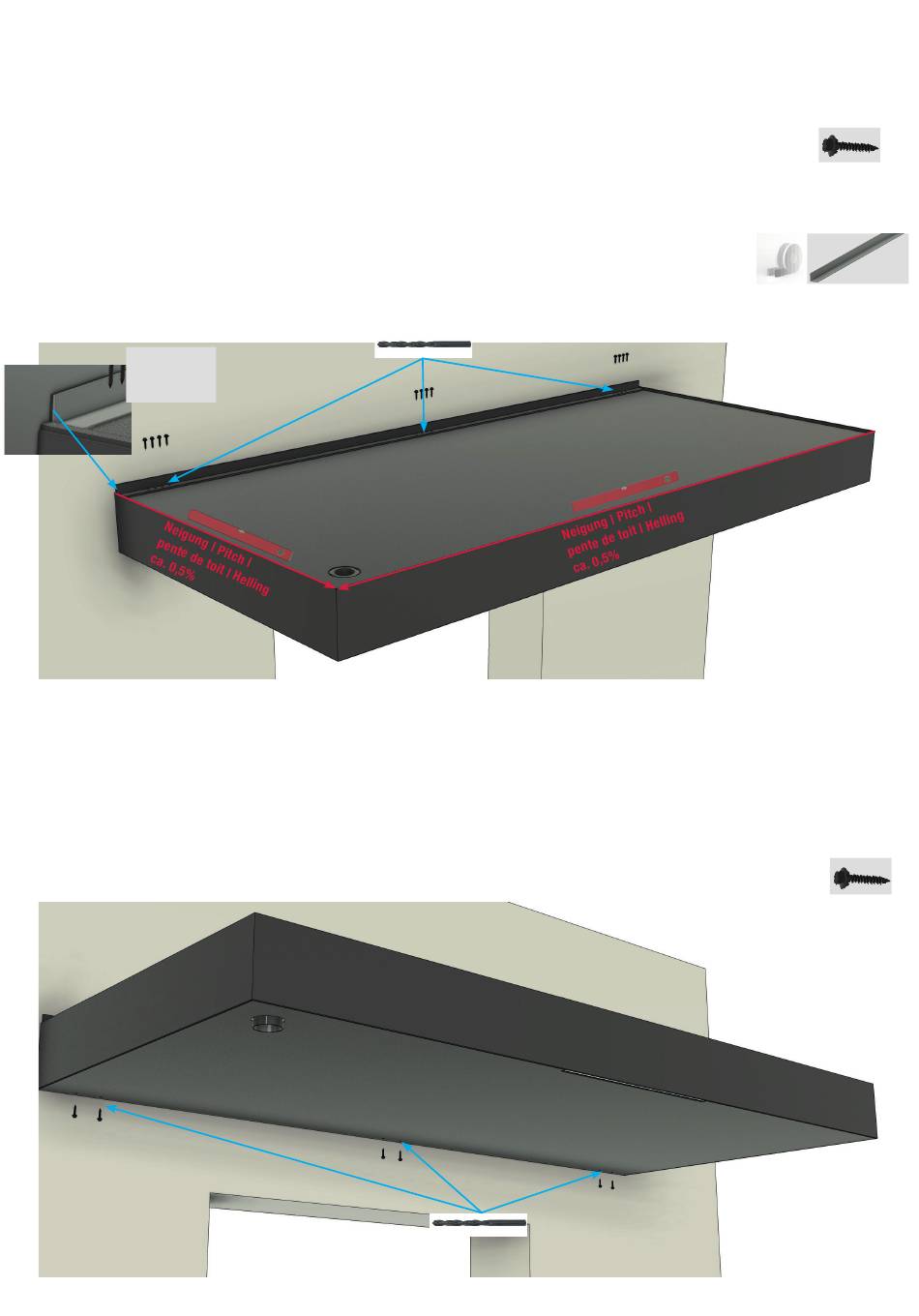

Befestigung von oben
Bringen Sie das Fugendichtband wandseitig an den Winkel an. Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm
vor. Montieren Sie die Schrauben wie angezeigt.
Attach the combination strap to the angle on the wall side. Drill the holes with a Ø 3.5 mm drill bit.
Mount the screws as indicated.
Appliquez la bande d'étanchéité pour joints sur l'équerre, côté mur. Pré-percez les trous avec un
foret de Ø 3,5 mm. Montez les vis comme indiqué.
Bevestig de voegafdichtingstape op de hoek aan de muurzijde. Boor de gaten voor met een boor Ø 3,5 mm.
Monteer de schroeven zoals afgebeeld.
bereits vormontiert
bereits vormontiert
already pre-assembled
already pre-assembled
déjà préassemblé
déjà préassemblé
reeds voorgemonteerd
reeds voorgemonteerd
4.
Befestigung von unten
1. Bohren Sie die Löcher mit einem Bohrer Ø 3,5 mm vor.
Pré-percer les trous avec une mèche de Ø 3,5 mm.
2. Montieren Sie die Schrauben wie angezeigt.
Montez les vis comme indiqué.
6
|
Assemblage
|
at the top
|
Pièce jointe supérieure
|
Fastening from below
|
Pre-drill the holes with a Ø 3.5 mm drill bit.
|
Boor de gaten voor met een Ø 3,5 mm boor.
|
Mount the screws as indicated.
|
Monteer de schroeven zoals afgebeeld.
|
Montage - BS Plus 160 / 200
|
Montage van bovenaf
|
Fixation par le bas
|
Montage van onderaf
BS 160 8 x
BS 200 12 x
BS 160 | BS 200 1 x
BS 160 - 4 x
BS 200 - 6 x
