- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Lüftungsbedienteil Typ LB1 Bedienteil für Lüftungs-System mit Raumluftreinigung Lüftungsbedienteil Bitte aufbewahren! 6137984 DE 12/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. - Seite 3 Lüftungs-System mindes- tens 4 min warten, bis sich die Spannung abgebaut hat. Lüftungs-System gegen Wiederein- ■ schalten sichern. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
- Seite 4 Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile verwenden. Sicherheitshinweise für den Betrieb des Lüftungs-Systems Gefahr Zulässige Umgebungsbedingungen Über die Außenluftleitung ange-...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Außerbetriebnahme Achtung Bei längerer Außerbetriebnahme des Lüftungs-Systems kann an den eingebauten Komponenten Kon- denswasser entstehen, z. B. an den Filtern. Dadurch besteht die Gefahr von Schimmelbildung. Lüftungs-System immer einge- ■ schaltet lassen, auch falls sich keine Personen im Raum aufhal- ten. -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Ersatzteillisten ..................■ 2. Montageablauf Lüftungsbedienteil an Wand montieren (falls gewünscht) ..... 10 Elektrisch anschließen ................10 Verbindungsleitung am Lüftungsbedienteil anschließen ....11 ■ Verbindungsleitung an Vitovent 200-P anschließen ......11 ■... - Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 1B Drucksensor Zuluft ................ 29 ■ 1C Drucksensor Abluft ................ 29 ■ E0 Batterie ..................29 ■ E1 Interner Speicher ................29 ■ FF Kommunikation gestört ..............29 ■ Störungen ohne Meldung ..............30 8. Funktionsbeschreibung Raumlüftung und Raumluftreinigung ............. 31 Passives Kühlen .................
-
Seite 8: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 9: Bestimmungsgemäße Verwendung
Installation in Verbindung mit anla- genspezifisch zugelassenen Komponenten vorgenom- men wurde. Produktinformation Mit dem Lüftungsbedienteil, Typ LB1 lässt sich das Geänderte Parameter werden an die Regelung im Lüftungs-System mit Raumluftreinigung Vitovent 200-P integrierten Lüftungsgerät übertragen. bedienen und einstellen. -
Seite 10: Montageablauf
Montageablauf Lüftungsbedienteil an Wand montieren (falls gewünscht) Achtung Mitgelieferte Verbindungsleitung verwenden: Länge ■ Elektrostatische Entladung kann elektronische Baugruppen beschädigen. ■ Zur Verlängerung Fernmeldeleitung YSTY 4 x 2 x 0,8 Vor den Arbeiten geerdete Objekte, z. B. Hei- (bauseits) verwenden. zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. -
Seite 11: Verbindungsleitung Am Lüftungsbedienteil Anschließen

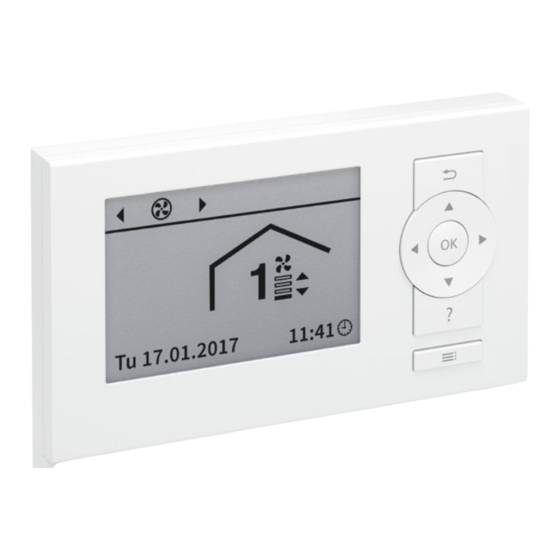

Verbindungsleitung am Lüftungsbedienteil anschließen Abb. 2 Lüftungsbedienteil, Typ LB1 Anschlussklemmen Verbindungsleitung an Vitovent 200-P anschließen Abb. 3 Bedienteil ein- und ausbauen Achtung Das Lüftungsbedienteil, Typ LB1 wird über das Lüftungs-System mit Spannung versorgt. Keine Batterien in das Batteriefach des Wand- sockels einlegen. - Seite 12 Montageablauf Bedienteil ein- und ausbauen (Fortsetzung) Bedienteil einbauen Bedienteil ausbauen Abb. 4 Abb. 5...
-
Seite 13: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Elektrische Anschlüsse auf festen Sitz prüfen..............14 • 2. Erstinbetriebnahme Lüftungs-System................14 • 3. Luftvolumenströme einstellen.................... 14 •... -
Seite 14: Elektrische Anschlüsse Auf Festen Sitz Prüfen
Normale Lüftung“ werden in anderen Betriebspro- sonen im Raum an. Nachdem alle Personen den grammen eingestellt, die nur in besonderen Betriebssi- Raum verlassen haben, wird nach kurzer Zeit automa- tuationen erforderlich sind. tisch der geringste Luftvolumenstrom („C10A Redu- zierte Lüftung“) eingestellt. Bedienungsanleitung „Lüftungsbedienteil, Typ LB1“... -
Seite 15: Erstinbetriebnahme, Inspektion, Wartung
Lüftungs-System nur für die Dauer der Arbeiten außer Betrieb nehmen. Lüftungsbedienteil an die Lüftungsanlage anpassen Die Parameter des Lüftungsbedienteils, Typ LB1 kön- Parameter zur Anpassung des Lüftungs-Systems: nen abhängig von der Betriebssituation des Lüftungs- Siehe Seite 17. Systems angepasst werden. -
Seite 16: Wartungsanzeige Filter Zurücksetzen
Erstinbetriebnahme, Inspektion, Wartung Wartungsanzeige Filter zurücksetzen Achtung 2. Erweitertes Menü: Der Betrieb des Lüftungs-Systems mit ver- schlossenen Außenluft- und Fortluftöffnungen führt zu Geräteschäden. 3. „Lüftung“ Falls die Außenluft- und Fortluftöffnungen wäh- rend der Montage mit Klebefolie verschlossen 4. „Filterwechsel“ wurden, diese Folie vor dem Einschalten des Lüftungs-Systems vollständig entfernen. -
Seite 17: Parametereinstellungen
Menü eingestellt werden. Falls das Service-Menü bereits aktiviert wurde: Parameter im erweiterten Menü einstellen Bedienungsanleitung „Lüftungsbedienteil, Typ 1. Erweitertes Menü: LB1“ å 2. „Service“ Alle Parameter werden im Klartext angezeigt. Jedem Parameter ist zusätzlich ein Parameter-Code zugeord- net. -
Seite 18: Bitfeld
1. Service-Menü und „Parameterebene 1“ sind Bit 3 aktiv: Parameter mit Bitfeld wählen: Z. B. „Vorheizerre- Wählen mit gister C101“. Abb. 7 2. OK Auslieferungszustand herstellen (Reset) Siehe Seite 26. 7D00 Freigabe Vitovent Freigabe des Lüftungs-Systems für den Betrieb mit dem Lüftungsbedienteil, Typ LB1... -
Seite 19: 7D84 Dauer Eco-Betrieb
Einstellwert 1 10 min 7D85 Dauer Intensivbetrieb Max. Dauer für „Intensivbetrieb“, falls diese Funktion ≙ Einstellwert 1 10 min am Lüftungsbedienteil, Typ LB1 eingeschaltet wurde. C101 Vorheizerregister Freigabe elektrisches Vorheizregister Bedeutung „Bit 5“ Zusätzliches elektrisches Vorheizregister in Hinweis der Außenluftleitung (Zubehör) öffnet die Einstellhilfe. -
Seite 20: C108 Ablufttemperatur-Sollwert
Parametereinstellungen C106 CO2-Sensor (Fortsetzung) Wert Bedeutung „0“ -Sensor ist nicht aktiv. „1“ -Sensor ist im Lüftungs-System montiert und am Anschluss X17 auf der Reglerleiter- platte des integrierten Lüftungsgeräts ange- schlossen. Die Regelung des Luftvolumen- stroms abhängig von der CO -Konzentration ist freigegeben. -
Seite 21: C10C Intensivlüftung
Parametereinstellungen C10B Normale Lüftung (Fortsetzung) Hinweis Einstellwert in m Dieser Luftvolumenstrom-Sollwert ist werkseitig für die effiziente Raumlüftung und Raumluftreinigung mit Vitovent 200-P eingestellt. Einstellwert nur für besondere Betriebssituationen ändern. C10C Intensivlüftung ■ Luftvolumenstrom-Sollwert für die obere Regel- Hinweis grenze des Luftvolumenstroms im Betriebsprogramm Dieser Luftvolumenstrom-Sollwert ist werkseitig für die „Automatik“... -
Seite 22: C1C9 Co2-Sensor 1 Max Ppm
Parametereinstellungen C1C8 CO2-Sensor 1 min PPM (Fortsetzung) Falls die gemessene CO -Konzentration zwischen Einstellwert in ppm (parts per million) dem eingestellten Wert und „CO2-Sensor 1 max PPM C1C9“ liegt, kann das Lüftungs-System den Luftvolu- menstrom in Abhängigkeit des Messwerts automatisch stufenlos anpassen. -
Seite 23: 7781 Bis 8687 Automatische Umstellung Sommerzeit - Winterzeit
Parametereinstellungen 7781 bis 8687 Automatische Umstellung Sommerzeit - Winterzeit Die beiden Zeitpunkte für die Umstellung sind im Aus- lieferungszustand jeweils die Nacht von Samstag auf Sonntag am letzten Wochenende im März und Okto- ber. Diese Einstellung kann mit den Parametern „Sommerzeit - Monat“, „Sommerzeit - Woche“, „Sommerzeit - Tag“, „Winterzeit - Monat“, „Winter- zeit - Woche“, „Winterzeit - Tag“... -
Seite 24: Diagnose
Diagnose Diagnose (Serviceabfragen) In den einzelnen Gruppen stehen folgende Betriebsda- 2. „Diagnose“ ten zur Verfügung: ■ Temperaturwerte Folgende Betriebsdaten können abgefragt werden: ■ Luftvolumenströme ■ „Betriebsprogramm“ ■ Statusinformationen, z. B. EIN/AUS ■ „Zeitprogramm“ Diagnoseübersichten „Raumtemperatur Soll“ ■ ■ „Lüftung: Übersicht“: Siehe folgendes Kapitel. ■... -
Seite 25: Lüftung
Diagnose Lüftung: Übersicht (Fortsetzung) Zuluftventilator integriertes Lüftungsgerät Drehzahl Zuluftventilator integriertes Lüftungsgerät Bedeutung der Werte und Symbole Anzeige Bedeutung Bypass nicht aktiv: Außenluft wird über Wärmetauscher ge- führt. Bypass aktiv (Passives Heizen/Kühlen): Abluft wird nicht über den Wärmetauscher geführt. „AUL“ Außenlufttemperatur in °C, Messung nach elektrischem Vor- heizregister (Zubehör) „Status“... -
Seite 26: Servicefunktionen
Servicefunktionen Werkseitige Einstellungen 1. OK + gleichzeitig ca. 4 s lang drücken. „Intensivbetrieb“ oder „Eco-Betrieb“ werden aus- ■ å geschaltet. 2. „Werkseitige Einstellungen“ ■ „Datum“ wird auf 01.09.2016 eingestellt. ■ „Sprache“ wird auf „Deutsch“ eingestellt. 3. „Ja“ mit OK bestätigen. ■... -
Seite 27: Störungsbehebung
Hinweis Das Service-Menü bleibt so lange aktiv, bis es mit Bedienungsanleitung „Lüftungsbedienteil, Typ „Service verlassen“ deaktiviert wird oder für 30 min LB1“ keine Bedienung erfolgt. Hinweis Falls die Störung erst zu einem späteren Zeitpunkt behoben werden kann, erscheint die Meldung am fol- genden Tag erneut. -
Seite 28: 05 Außenlufttemp.sensor
Störungsbehebung Meldungsliste (Fortsetzung) 05 Außenlufttemp.sensor Ventilatoren werden ausgeschaltet. ■ Vorheizregister wird ausgeschaltet. ■ ■ Bypass ist gesperrt. Ursache Maßnahme Kurzschluss/Unterbrechung Außenlufttemperatursensor Widerstandswert (NTC 10 k ) am Anschluss X7.1/X7.2 Ω auf der Reglerleiterplatte des integrierten Lüftungsge- räts prüfen. Ggf. Sensor austauschen. Kennlinie: Siehe Montage- und Serviceanleitung „Vitovent 200-P“... -
Seite 29: 1B Drucksensor Zuluft
Störungsbehebung Meldungsliste (Fortsetzung) Ursache Maßnahme Motor der Bypassklappe defekt Elektrische Anschlüsse am Motor der Bypassklappe prüfen. Ggf. Motor austauschen. 1B Drucksensor Zuluft ■ Betrieb mit konstanter Ventilatordrehzahl ■ Falls Außenlufttemperatur < 0 °C ist, schaltet sich das werkseitig eingebaute elektrische Vorheizregis- ter im integrierten Lüftungsgerät ein. -
Seite 30: Störungen Ohne Meldung
Störungsbehebung Meldungsliste (Fortsetzung) Ursache Maßnahme Keine Kommunikation mit dem Lüftungs-System, z. B. Integriertes Lüftungsgerät und Verbindungsleitung ■ falls bei „Freigabe Vitovent 7D00“ nicht „3“ eingestellt prüfen. Ggf. Reglerleiterplatte des integrierten Lüf- ist. tungsgeräts austauschen. Parametereinstellung „Freigabe Vitovent 7D00“ prü- ■ fen. -
Seite 31: Funktionsbeschreibung
Im normalen Lüftungsbetrieb strömen die Außenluft und die Abluft durch den Wärmetauscher des integrier- Bedienungsanleitung „Lüftungsbedienteil, Typ ten Lüftungsgeräts. Der eingesetzte Wärmetauscher LB1“ arbeitet nach dem Gegenstromprinzip. Mit diesem Prinzip kann die Wärmeenergie der Abluft zum großen Der „Intensivbetrieb“ ist auf „Dauer Intensivbetrieb Teil auf die kühle Außenluft übertragen werden, ohne... -
Seite 32: Passives Kühlen
Funktionsbeschreibung Raumlüftung und Raumluftreinigung (Fortsetzung) Passives Kühlen Beim passiven Kühlen nutzt das Lüftungs-System die Erforderliche Freigabe Außenluft zur Raumkühlung. Parameter Einstellung „Bypass Betrieb C1A0“ „0“ Hinweis Abhängig von den Temperaturbedingungen stehen beim passiven Kühlen nur geringe Kühlleistungen zur Verfügung. Beim passiven Kühlen wird die Außenluft nicht über den Wärmetauscher, sondern über den Bypass direkt in die Räume geführt. -
Seite 33: Schutz Vor Zu Hohen Temperaturen
PPM C1C9“ wird der Luftvolumenstrom in Abhängig- keit der gemessenen CO -Konzentration stufenlos tration: Betriebsstatus „Reduziert“ oder „Normal“ ist aktiv. angepasst. Bedienungsanleitung „Lüftungsbedienteil, Typ LB1“ Erforderliche Freigaben Funktion Parameter Einstellung Freigabe der an X17 auf der Reglerleiter- „CO2-Sensor C106“ „1“... -
Seite 34: Protokolle
Protokolle Parameter Beschreibung der Parameter: Siehe Seite 18. Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Freigabe Vitovent 7D00 Dauer Eco-Betrieb 7D84 72 h ≙ Dauer Intensivbetrieb 7D85 120 min Vorheizerregister C101 Feuchte-Sensor C105 Nicht verstellen! CO2-Sensor C106 ≙ Ablufttemperatur-Sollwert C108 200 ( 20 °C) -
Seite 35: Technische Daten
Technische Daten Technische Daten Nennspannung 27 V – Leistungsaufnahme 0,6 W Schutzart IP 30 gemäß EN 60529 durch Aufbau/Einbau ge- währleisten. Schutzklasse Zulässige Umgebungstemperatur Betrieb 5 bis + 40 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Trans- ■... -
Seite 36: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 37: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. -
Seite 38: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Feuchtesensor............. 19, 21 Ablufttemperatur...........20, 32 Filter Ablufttemperatur-Istwert..........25 – Austauschen............15 Ablufttemperatursensor..........28 – Reinigen..............15 Anschlussklemmen.............11 Filterklasse..............15 Aufenthaltsräume............9 Filterwechsel............15, 27 Auslieferungszustand...........17, 18 Fortluftventilator............24 Außenlufttemperatur..........24, 32 Freigabe Lüftungs-System......... 18 Außenlufttemperatursensor........28 Frostschutz..............32 Außerbetriebnahme..........5, 15 – Mit Vorheizregister..........32 Automatik.............. - Seite 39 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Meldungen Technische Daten............35 – Abfragen..............27 Temperaturen............. 24 – Erneut aufrufen............27 – Abfragen..............24 – Hinweis..............27 Temperatur-Sollwert Bypass........20 – Meldungsliste abfragen........... 27 – Quittieren..............27 – Störung..............27 Übersicht Lüftung............24 – Warnung..............27 Uhrzeit Meldungscode............27 – Einstellen..............14 Meldungsliste............26, 27 –...
