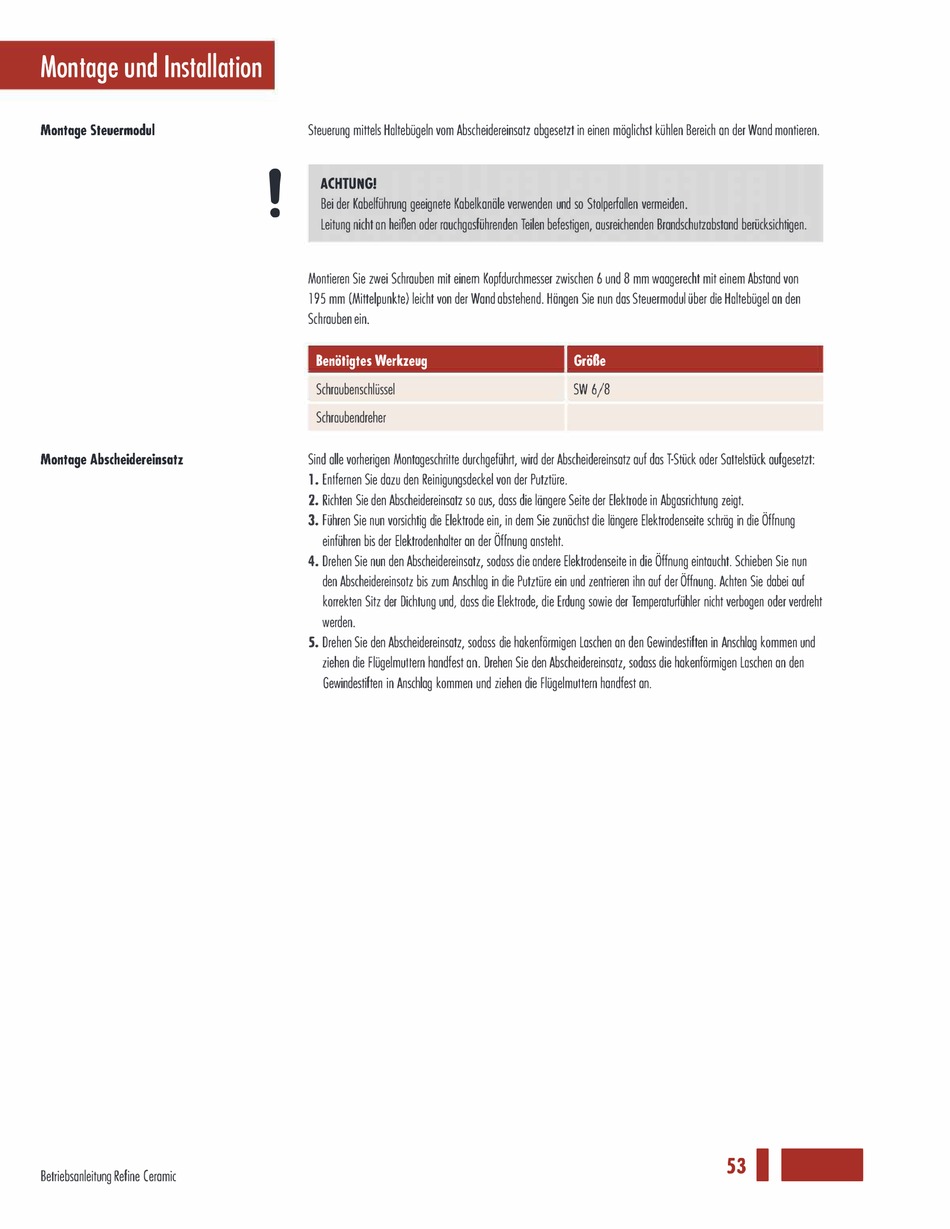

Montage und Installation
Montage Steuermodul
Montage Abscheidereinsatz
Betriebsanleitung Refine Ceramic
Steuerung mittels Haltebügeln vom Abscheidereinsatz abgesetzt in einen möglichst kühlen Bereich an der Wand montieren.
1
ACHTUNG!
•
Bei der Kabelführung geeignete Kabelkanäle verwenden und so Stolperfallen vermeiden .
Leitung nicht an heißen oder rauchgasführenden Teilen befestigen, ausreichenden Brandschutzabstand berücksichtigen.
Montieren Sie zwei Schrauben mit einem Kopfdurchmesser zwischen 6 und 8 mm waagerecht mit einem Abstand von
195 mm (Mittelpunkte) leicht von der Wand abstehend. Hängen Sie nun das Steuermodul über die Haltebügel an den
Schrauben ein.
Benötigtes Werkzeug
Schraubenschlüssel
Schraubendreher
Sind alle vorherigen Montageschritte durchgeführt, wird der Abscheidereinsatz auf das T-Stück oder Sattelstück aufgesetzt:
1. Entfernen Sie dazu den Reinigungsdeckel von der Putztüre.
2. Richten Sie den Abscheidereinsatz so aus, dass die längere Seite der Elektrode in Abgasrichtung zeigt.
3. Führen Sie nun vorsichtig die Elektrode ein, in dem Sie zunächst die längere Elektradenseite schräg in die Öffnung
einführen bis der Elektrodenhalter an der Öffnung ansteht.
4. Drehen Sie nun den Abscheidereinsatz, sodass die andere Elektrodenseite in die Öffnung eintaucht. Schieben Sie nun
den Abscheidereinsotz bis zum Anschlag in die Putztüre ein und zentrieren ihn auf der Öffnung. Achten Sie dabei auf
korrekten Sitz der Dichtung und, dass die Elektrode, die Erdung sowie der Temperaturfühler nicht verbogen oder verdreht
werden.
S. Drehen Sie den Abscheidereinsatz, sodass die hakenförmigen Laschen an den Gewindestiften in Anschlag kommen und
ziehen die Flügelmuttern handfest an. Drehen Sie den Abscheidereinsatz, sodass die hakenförmigen Laschen an den
Gewindestiften in Anschlag kommen und ziehen die Flügelmuttern handfest an.
Größe
sw
6/8
s31-
