Montage und Installation
Putztüre
Betriebsanleitung Refine Ceramic
Die Montage ist in der Reihenfolge wie nachfolgen geschildert durchzuführen. Hinweise dazu finden Sie auf der
Homepage unter www.schraeder.com. Es ist ein 230-V /SO-Hz-Stromanschluss zur Verfügung zu stellen.
Die Montage kann nur in Originalputztüren mit den Maßen 200 x 300 mm e�olgen.
Nachrüstung:
Heben Sie die bereits montierte Putztüre aus den Angeln und setzen Sie die mitgelieferte Putztüre mit Einsatzstück für den
Refine Ceramic ein. Verschließen Sie die Öffnung mit einem Reinigungsdeckel.

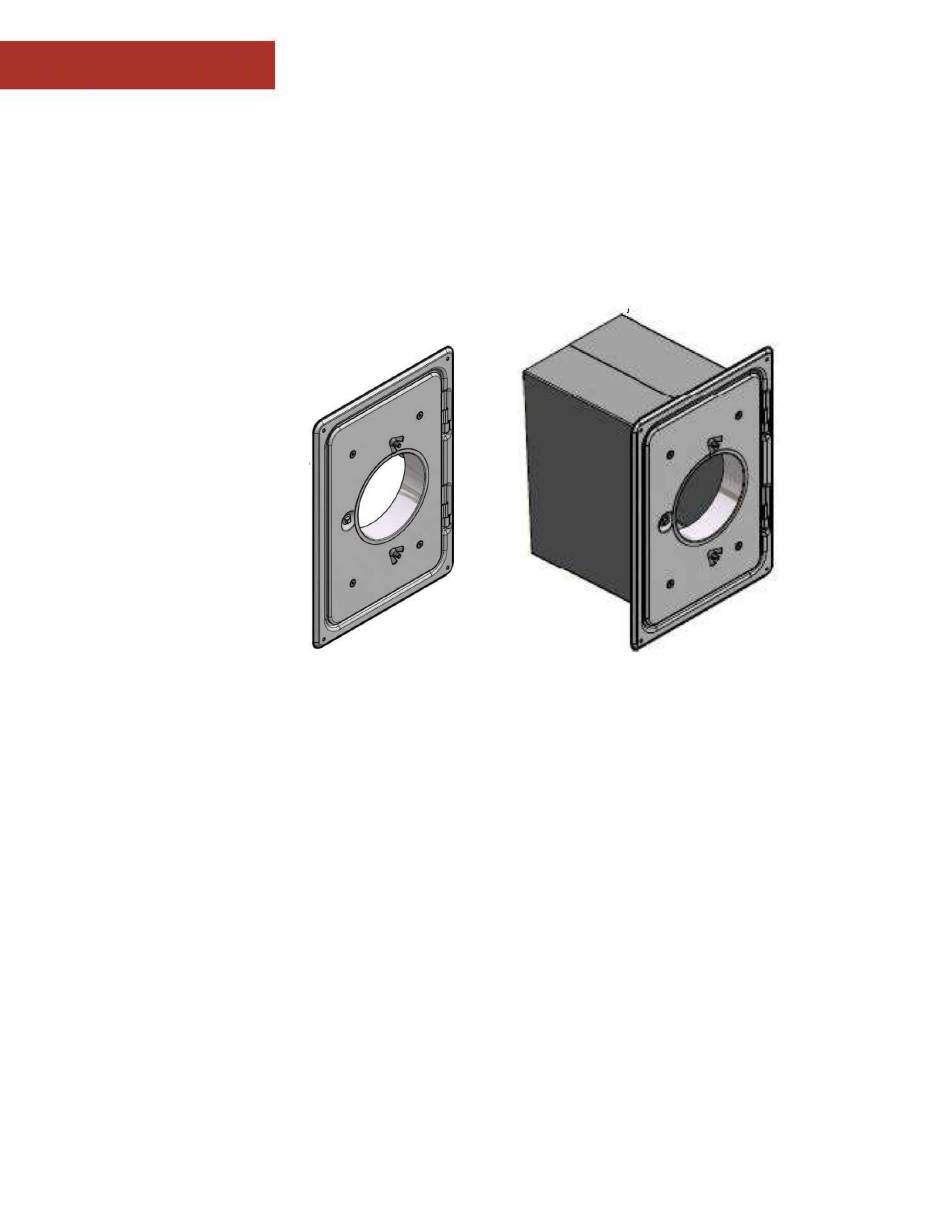

Abb. 16: Putztüre mit Öffnung (links), Putztüre mit verlängertem Schacht (rechts)
Neubau:
Wird der Refine Ceramic bereits beim Neubau des Schornsteins eingebracht, kann die mitgelieferte Putztüre wie ge
wöhnlich eingebaut werden. Die Einsatzöffnung ist mit dem Reinigungsdeckel zu verschließen, bis der Refine Ceramic
eingebaut wird.
