Aufbau und Funktion
Steuermodul
Betriebsanleitung Refine Ceramic
HINWEIS!
Der Abscheidereinsatz ist für alle Querschnitte identisch. Die Posiffon der Elektrode kann an die unterschiedlichen
Rohrdurchmesser angepasst werden ( ➔ Kap. Montage und lnstallaffon).
Der Abscheidereinsotz wird immer an das T-Stück oder Sattelstück geflanscht. Diese sind in den Querschnitten von
130 bis 250 mm (➔ Zubehör) erhältlich.
Das Steuermodul enthält die Hochspannungskaskade und die Steuerelektronik. Der Netzanschluss erfolgt über ein Netz
kabel mit Stecker.

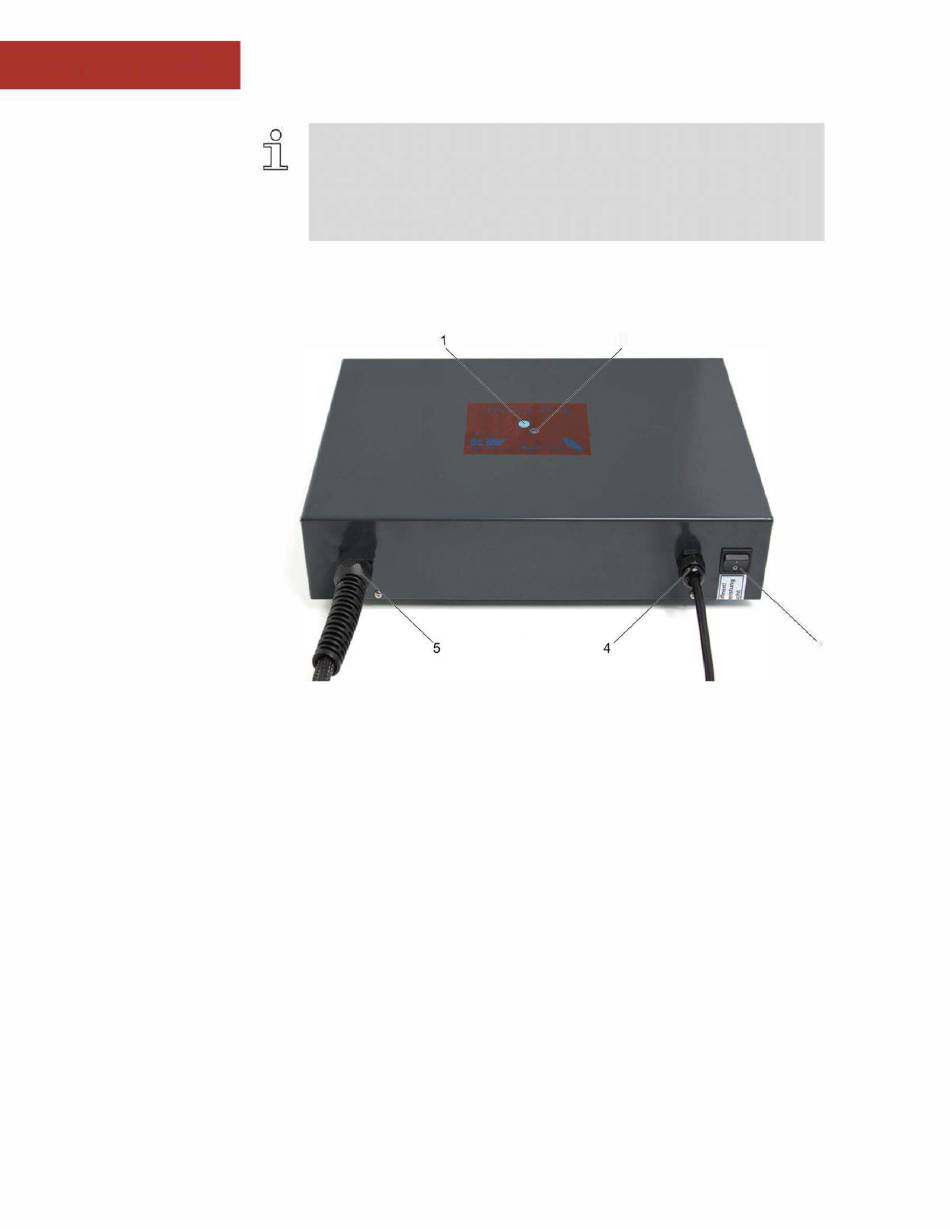

Abb. 14: Baugruppe und Bedieneinheit Steuermodul
l Quittierung (Reset)
2 Status-LED
3 Ein/Aus-Schalter
2
4 Netzkabel
5 Zuleitung mit Filtereinsatz
39 1 -
3
