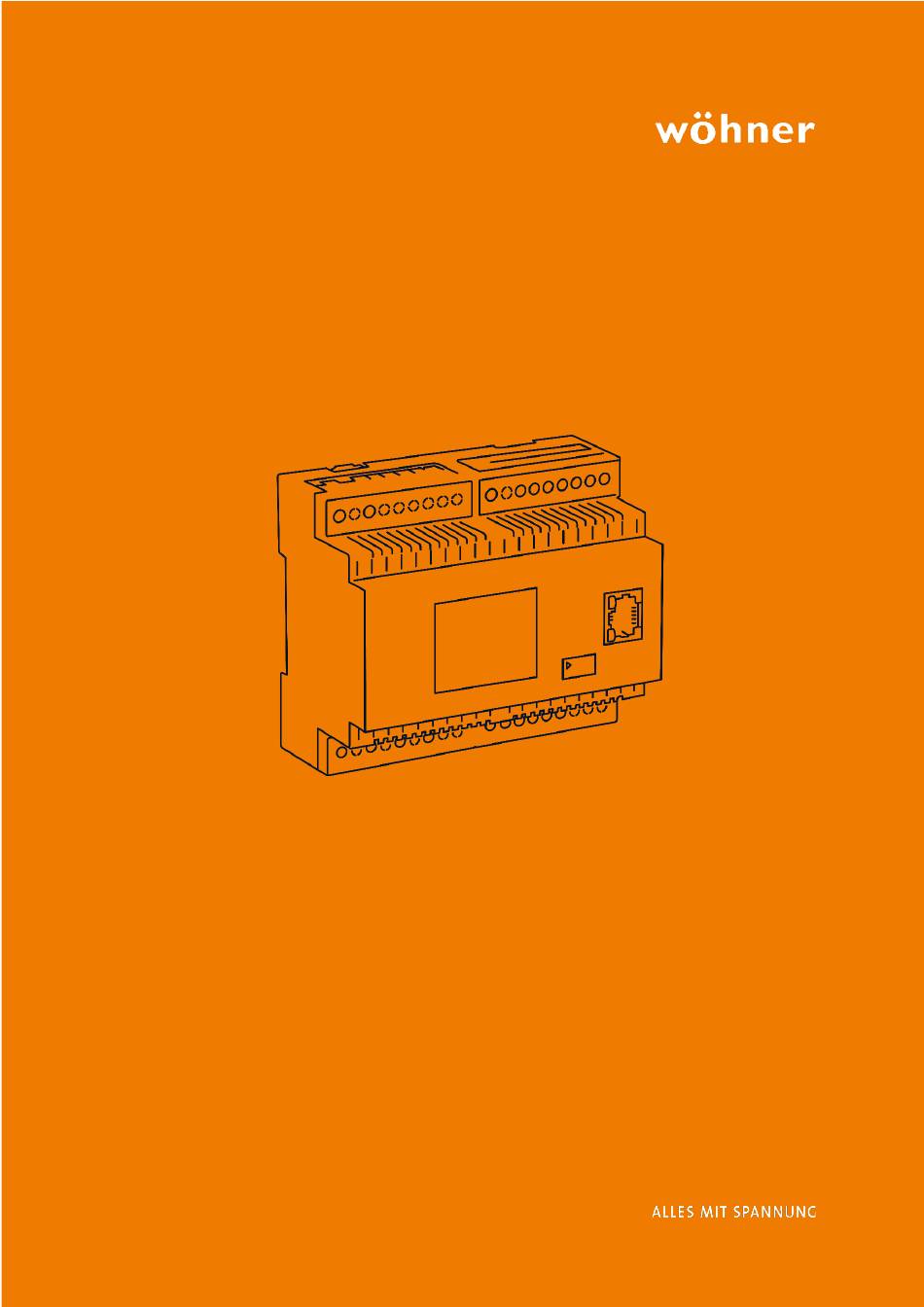

- Seite 1 MIEZ Poweranalyser...
- Seite 2 Installationsanleitung Poweranalyser -Diese Seite ist absichtlich leer gelassen- -This page is intentionally left blank- Seite 2 von 9 Artikel-Nr. 37020 Revision 05 / 2023...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung Poweranalyser 1 Inhaltsverzeichnis 1 Inhaltsverzeichnis ................3 2 Installation ..................4 Montage ........................4 Spannungsversorgung ....................4 Spannungsmessung ....................5 Stromwandler anschließen ..................5 RJ45-Schnittstelle ...................... 5 RS485-Schnittstelle ....................5 3 Inbetriebnahme .................. 6 Werksseitige Kommunikationseinstellungen ............. 6 Verbindung mit einem PC herstellen ................. 6 Stromwandler einstellen .................... -
Seite 4: Installation
Installationsanleitung Poweranalyser 2 Installation 2.1 Montage Der Poweranalyser 37020 ist für eine Montage auf der DIN-Hutschiene vorgesehen. 2.2 Spannungsversorgung Der Poweranalyser 37020 ist mit folgender Spannungsversorgung erhältlich: • Die 24 V Variante benötigt eine Spannung von: 20 … 50 V 20 …... -
Seite 5: Spannungsmessung
Installationsanleitung Poweranalyser 2.3 Spannungsmessung Der Poweranalyser verfügt über 3 Spannungseingänge, welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspannungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neutralleiteranschluss N gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutzschalter abzusichern. 2.4 Stromwandler anschließen Die Universalmessgeräte sind nicht für eine direkte Strommessung ausgelegt. -
Seite 6: Inbetriebnahme
Installationsanleitung Poweranalyser 3 Inbetriebnahme 3.1 Werksseitige Kommunikationseinstellungen Der Poweranalyser 37020 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert. Die serielle Schnittstelle ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt. 3.2 Verbindung mit einem PC herstellen Um den Poweranalyser 37020 mit einem PC zu verbinden, müssen Sie ein LAN-Kabel verwenden. -
Seite 7: Kommunikationsparameter Einstellen
Installationsanleitung Poweranalyser 3.4 Kommunikationsparameter einstellen Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter des Poweranalysers 37020 eingestellt werden. Serielle Schnittstelle, Netzwerkschnittstelle, Gateway, E-Mail, … 3.5 Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes oder über die LiveDaten im ServiceTool.Daq überprüft werden. -
Seite 8: Technische Daten
Installationsanleitung Poweranalyser 4 Technische Daten Spannungsversorgung 24 V: 20 ... 50 V ; 20 ... 75 V Spannungsmessung 4 … 420 V ; 7 … 720 V Frequenz 40 … 70 Hz Abtastrate 25,6 kHz Leistungsaufnahme 7 VA / 3,5 W Umgebungstemperatur T -25 ... - Seite 9 Installationsanleitung Poweranalyser Wöhner GmbH & Co. KG Elektronische Systeme Mönchrödener Straße 10 96472 Rödental Germany Phone +49 9563 751-0 info@woehner.com woehner.com Seite 9 von 9 Artikel-Nr. 37020 Revision 05 / 2023...
