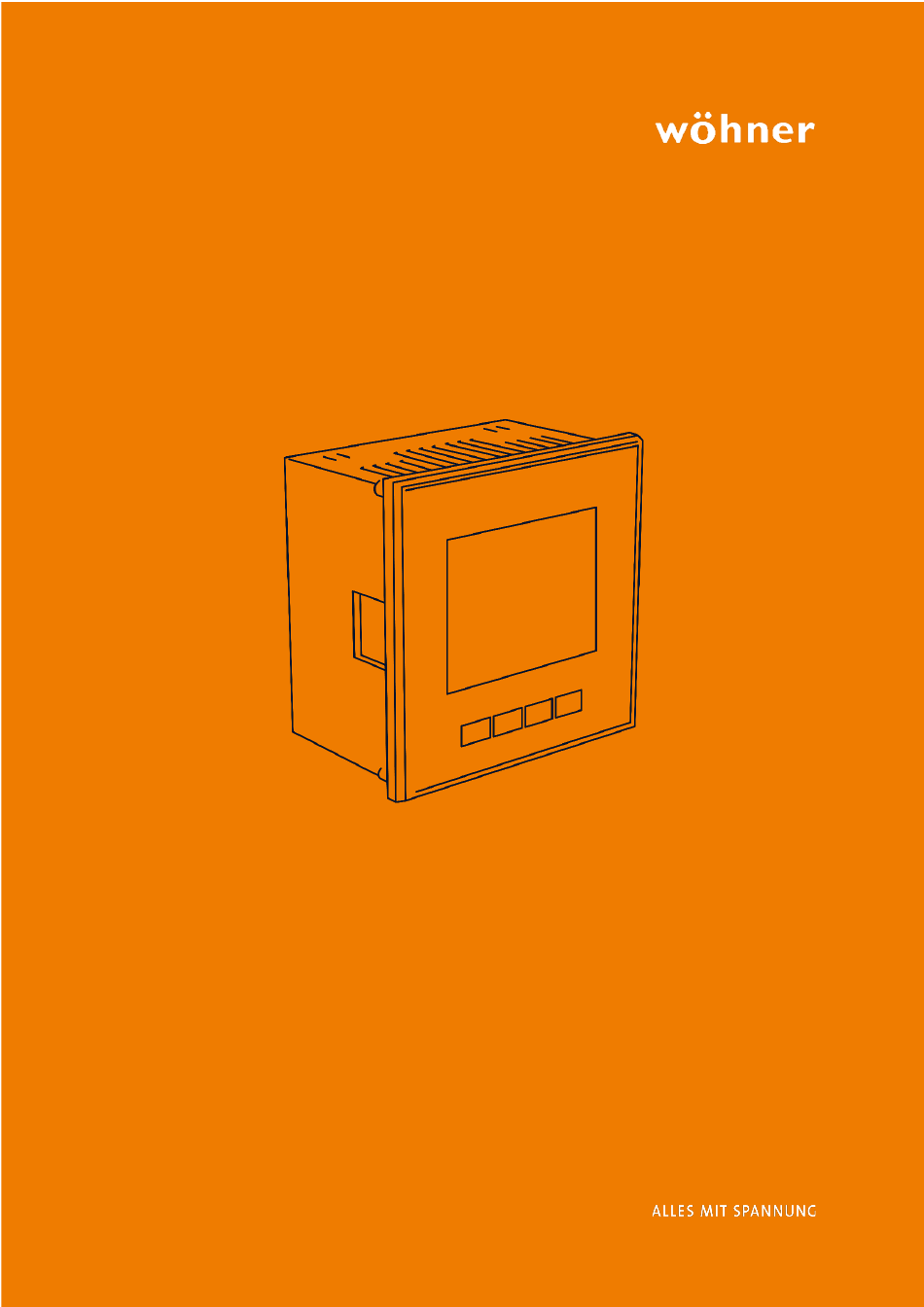

- Seite 1 MIEZ Multifunktionsmessgerät...
- Seite 2 Installationsanleitung Multifunktionsmessgerät -Diese Seite ist absichtlich leer gelassen- -This page is intentionally left blank- Seite 2 von 9 Artikel-Nr. 3700X (X = 0, 1, 2) Revision 05 / 2023...
-
Seite 3: Inhaltsverzeichnis
Installationsanleitung Multifunktionsmessgerät 1 Inhaltsverzeichnis 1 Inhaltsverzeichnis ................3 2 Installation ..................4 Montage ........................4 Spannungsversorgung ....................4 Spannungsmessung ....................5 Stromwandler anschließen ..................5 RJ45-Schnittstelle ...................... 5 3 Inbetriebnahme .................. 6 Werksseitige Kommunikationseinstellungen ............. 6 Manuelle Netzwerkeinstellungen ................6 Stromwandler einstellen .................... -
Seite 4: Installation
Installationsanleitung Multifunktionsmessgerät 2 Installation 2.1 Montage Das Multifunktionsmessgerät ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92 x 92 Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen. Um das Multifunktionsmessgerät in der Schalttafel zu fixieren, verwenden Sie die beiliegen- den Befestigungsklammern. -
Seite 5: Spannungsmessung
Installationsanleitung Multifunktionsmessgerät 2.3 Spannungsmessung Das Multifunktionsmessgerät verfügt über 3 Spannungseingänge, welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutzschalter abzusichern. -
Seite 6: Inbetriebnahme
Installationsanleitung Multifunktionsmessgerät 3 Inbetriebnahme 3.1 Werksseitige Kommunikationseinstellungen Das Multifunktionsmessgerät 37001 bzw. 37002 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert. Über die Tasten kann die IP-Adresse manuell am Gerät verändert, oder der Modus auf DHCP gestellt werden. 3.2 Manuelle Netzwerkeinstellungen Um die IP-Adresse, die Subnetzmaske und das Standardgateway manuell zu ändern, ist wie folgt vorzugehen: 1. -
Seite 7: Stromwandler Einstellen
Installationsanleitung Multifunktionsmessgerät 9. Haben Sie alle Einstellungen getroffen, bestätigen Sie mit der Taste verlassen die Konfiguration mit der Taste um die Einstellungen zu speichern. Das Multifunktionsmessgerät 37001 bzw. 37002 ist nun unter der eingestellten IP- Adresse erreichbar. 3.3 Stromwandler einstellen 1. -
Seite 8: Technische Daten
Installationsanleitung Multifunktionsmessgerät Rechners anpassen. Das Multifunktionsmessgerät 37001 bzw. 37002 wird mit der IP: 10.0.0.1 ausgeliefert. • Öffnen Sie ServiceTool.Daq und wählen für eine USB-Verbindung den Punkt „COM“ und für Ethernet den Punkt „TCP“. • Öffnen Sie das Dropdown-Menü und wählen die COM-Schnittstelle aus oder tragen Sie die IP-Adresse des Multifunktionsgeräts in das dafür vorgesehene Feld ein. - Seite 9 Installationsanleitung Multifunktionsmessgerät Wöhner GmbH & Co. KG Elektronische Systeme Mönchrödener Straße 10 96472 Rödental Germany Phone +49 9563 751-0 info@woehner.com woehner.com Seite 9 von 9 Artikel-Nr. 3700X (X = 0, 1, 2) Revision 05 / 2023...
