MIEZ
Multifunktionsmessgerät

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für wohner MIEZ

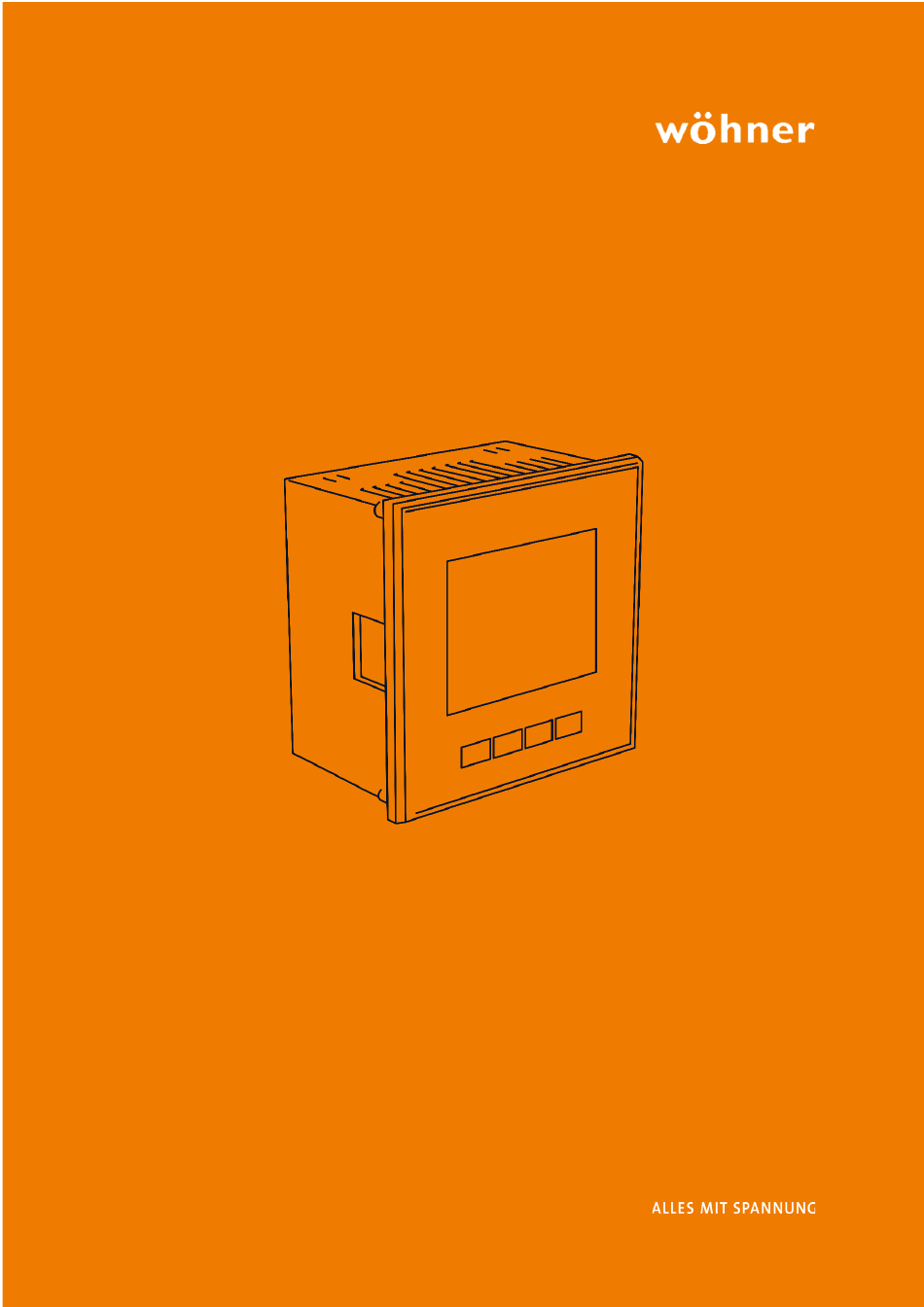

  • Seite 1 MIEZ Multifunktionsmessgerät...
  • Seite 2 Bedienungsanleitung Multifunktionsmessgerät -Diese Seite ist absichtlich leer gelassen- -This page is intentionally left blank- Seite 2 von 27 Artikel-Nr. 3700X Revision 05/2023...
  • Seite 3: Inhaltsverzeichnis

    Bedienungsanleitung Multifunktionsmessgerät 1 Inhaltsverzeichnis 1 Inhaltsverzeichnis ................3 2 Anschluss des Geräts ................ 5 Montage ........................5 Spannungsversorgung ....................5 Messspannungen ...................... 5 Messströme ....................... 5 3 Grundlegender Betrieb ............... 6 Einrichtung ......................... 6 Messdaten ......................... 7 Durchschnittswerte ....................8 Vollspektrumwerte P/Q/PF &...
  • Seite 4 Bedienungsanleitung Multifunktionsmessgerät 5 Wartung, Service, Garantie .............. 26 Seite 4 von 27 Artikel-Nr. 3700X Revision 05/2023...
  • Seite 5: Anschluss Des Geräts

    Bedienungsanleitung Multifunktionsmessgerät 2 Anschluss des Geräts Montage Das Einbaumessgerät 37001/37002/37003 ist in ein Kunststoffgehäuse verbaut und wird an einer Verteilertafel installiert. Die Position des Geräts muss mit einer Sicherungsvorrichtung fixiert werden. Eine natürliche Luftzirkulation sollte im Inneren des Verteilerschranks und in der Umgebung des Geräts (besonders unter dem Gerät) gegeben sein.
  • Seite 6: Grundlegender Betrieb

    Bedienungsanleitung Multifunktionsmessgerät Die Spannungssignale von 5 A- oder 1 A-Messstromwandlern (oder 0,1 A für die Modelle "X/100mA") müssen mit den Anschlusspaaren I1k, I1l, I2k, I2l, I3k, I3l (Nr. 1÷ 6) verbunden werden. Und im Parameter P.01 (siehe unten) muss das Stromwandlerverhältnis eingestellt werden.
  • Seite 7: Messdaten

    Bedienungsanleitung Multifunktionsmessgerät Normalerweise muss nur das Stromwandlerverhältnis eingestellt werden. Im nachfolgenden Beispiel wird dies dargestellt: Dies erfolgt unter der Annahme, dass das Verhältnis der verwendeten Stromwandler 750/1 A beträgt. Zuerst ist es erforderlich, das Display vom Bereich Messdaten (der ULN-Bildschirm im nachfolgenden Beispiel) mit der Taste auf den Bereich Parameter umzuschalten.
  • Seite 8: Durchschnittswerte

    Bedienungsanleitung Multifunktionsmessgerät durch alle Messwerte und ausgewählten Werte wechseln, so wie unten in der Tabelle Navigation Messdaten dargestellt. Wenn Phasenwerte angezeigt werden, werden die einzelnen Phasenwerte für L1 / L2 / L3 in den Zeilen 1 / 2 / 3 angezeigt. Wenn ein dreiphasiger Wert angezeigt wird, wird dieser in Zeile 2 angezeigt und es erscheint das Symbol Σ.
  • Seite 9: Vollspektrumwerte P/Q/Pf & Grundfrequenz-Harmonischen-Werte Pfh/Qfh/Cos Φ

    Bedienungsanleitung Multifunktionsmessgerät Die entsprechende Gruppe (U/I oder P/Q/S) der Durchschnitts- Maximalwerte/Minimalwerte wird durch einfaches Löschen bereits gelöscht! Jede Gruppe muss einzeln gelöscht werden. Bei gesperrtem Gerät ist das Löschen nicht möglich. Vollspektrumwerte P/Q/PF & Grundfrequenz-Harmonischen- Werte Pfh/Qfh/cos φ Standardmäßig werden aktive und reaktive Leistungen (und somit der Leistungsfaktor) über das Vollspektrum der harmonischen Komponenten von Spannung und Strom bewertet.
  • Seite 10: Thds Und Harmonische Komponenten

    Bedienungsanleitung Multifunktionsmessgerät • Linke Abbildung: Σcos φ = 0,98 induktiv (Choke-Symbol angezeigt). Die aktive dreiphasige Leistung ist negativ, so dass ein "Minus"-Zeichen als Vorzeichen genutzt wird (und das Symbol wird angezeigt) • Mittlere Abbildung: Σtan φ = 0,20 induktiv. Aktive dreiphasige Leistung ist positiv. •...
  • Seite 11: Elektrizitätsmessgerät

    Bedienungsanleitung Multifunktionsmessgerät Elektrizitätsmessgerät Das Elektrizitätsmessgerät umfasst dreiphasige Energiedaten und den maximalen dreiphasigen Sollwert für die aktive Leistung. Die Werte sind in einer bestimmten Zeile angeordnet. In Abhängigkeit vom Parameter 08 können zwei Anzeigemodi für das Elektrizitätsmessgerät ausgewählt werden: • "4E+Pmax"-Modus (Standard) •...
  • Seite 12: Anzeigemodus

    Bedienungsanleitung Multifunktionsmessgerät Bei gesperrtem Gerät ist das Löschen nicht möglich. Wenn das Gerät mit einer Kommunikationsschnittstelle ausgestattet ist, können die Werte ferngesteuert gelöscht werden. 3.7.2 "8E" Anzeigemodus In diesem Modus werden die separat registrierten reaktiven Energien in Abhängigkeit vom Vorzeichen von der dreiphasigen Ist-Leistung (ΣP) angezeigt ("Sechs-Quadranten"-Modus; dieses Format kann beispielsweise für die Überwachung von erneuerbaren Quellen hilfreich sein): •...
  • Seite 13: Geräteparameter

    Bedienungsanleitung Multifunktionsmessgerät • Geräteparameter werden angezeigt. Geräteparameter Das Gerät muss eingestellt werden, um ordnungsgemäß zu arbeiten. Die Geräteeinstellung erfolgt über die Parameter, z. B. für Stromwandler-Einstellung, Art des Spannungsanschlusses (Direktanschluss oder über Spannungswandler und dessen Verhältnis) und Art der Anschaltung (wye/Dreieck/Aron). Ein Überblick über alle Parameter ist in der nachfolgenden Tabelle aufgeführt.
  • Seite 14: Display-Kontrast

    Bedienungsanleitung Multifunktionsmessgerät • standardmäßige Durchschnitts-Maximalwerte/Minimalwerte, Energien des Elektrizitätsmessgeräts ΣEP+, ΣEP- etc. und der maximale Leistungsbedarf des Elektrizitätsmessgeräts ΣP können gelöscht werden avgmaxE Nach Inbetriebnahme kann diese Funktion gesperrt aktiviert werden, um das Gerät vor nicht genehmigten Veränderungen zu schützen. Dann kann die Bedienperson nur die Messwerte und Parameter prüfen, aber nichts daran verändern, abgesehen vom Sonderparameter 00, der zum Sperren/Entsperren des Geräts genutzt wird.
  • Seite 15 Bedienungsanleitung Multifunktionsmessgerät Wenn das Display zu hell ist, halten Sie gedrückt und erhöhen Sie den Wert durch wiederholtes Drücken der Taste Wenn das Display zu dunkel ist, halten Sie die Taste und stellen Sie den Wert mit ein. Lassen Sie dann die Taste los, um den neuen Kontrast einzustellen. Tabelle 1: Multifunktionsmessgerät 3700X Parameter Parametergruppe Bereich...
  • Seite 16 Bedienungsanleitung Multifunktionsmessgerät - über Spannungswandler: Außenleiter-Außenleiter 06 ΣP [kVA / MVA] 1 kVA ÷ 999 07 Durchschnittsberechnungszeitraum 0,01 ÷ 60 schwebendes Fenster, standardmäßig Zeile 2: für U/I-Gruppe (1 s ÷ 60 min) 1 min Durchschnittsberech- Zeile 3: für P/Q/S-Gruppe 15 min nungsmethode;...
  • Seite 17: Digitale Ausgänge & Eingänge

    Bedienungsanleitung Multifunktionsmessgerät bzgl. DO2 ΣEQC unterschiedlich sind Wenn der Impulsausgang am Gerät eingestellt wurde, sind A1 und A2 identisch zu DO1 und DO2 eingestellt. 15 Kommunikation für Ethernet: KMB / Modbus- Seite 1: DHCP ON / OFF Protokoll automatische Seite 2-5: IP1-IP4 (IP) 0 –...
  • Seite 18: Anschlüsse Ausgänge & Eingänge

    Bedienungsanleitung Multifunktionsmessgerät Das Verhalten der digitalen Ausgänge kann in Abhängigkeit von den Anforderungen wie folgt programmiert werden: • als Impulsausgangsmodus des Elektrizitätsmessgeräts • als Standardausgangsmodus, z. B. als ein einfacher Zwei-Positionen-Regler oder eine definierte Statusanzeige • als Fernsteuerungsausgangsmodus (durch eine externe Ansteuerung über eine Kommunikationsverbindung) Der Status des digitalen Eingangs DI1 wird durch das Symbol angezeigt und kann zur...
  • Seite 19: Impulsausgangsmodus

    Bedienungsanleitung Multifunktionsmessgerät • ΣEQL • ΣEQC Beispiel: Ausgang DO1: gestellt auf Standardausgangsmodus (Details nur über Kommunikationsverbindung) Ausgang DO2: gestellt auf Impulsmodus, 20 Impulse/kWh für Energie ΣEP- Die Einstellung der Alarmleuchten A1, A2 wird nicht angezeigt. Sie steht nur über eine Kommunikationsleitung zur Verfügung.
  • Seite 20: Kommunikationsschnittstelle

    Bedienungsanleitung Multifunktionsmessgerät überwacht werden. Ein separates Einstellen der Leuchten ist nur über das Wöhner ServiceTool möglich. Wenn eine Leuchte abweichend vom entsprechenden Ausgang DO1/DO2 eingestellt ist, wird dazu das Symbol ▲ vor der jeweiligen Einstellung angezeigt. Selbst wenn ein Gerät weder mit Digitalausgang, noch mit einer Kommunikationsleitung ausgestattet ist, können Sie die Impulsfunktion der Alarmleuchten A1, A2 durch Einstellen der Ausgänge DO1/DO2 einstellen.
  • Seite 21: Technische Spezifikationen

    Bedienungsanleitung Multifunktionsmessgerät Am Gerät können Sie die DHCP-Funktion (Parameter 15, Zeile 2) für die dynamische Zuweisung der IP-Adresse konfigurieren. Die tatsächliche IP-Adresse kann in Zeile 3 geprüft werden (der Wert scrollt). 4 Technische Spezifikationen Messgrößen Frequenz & Spannung – Nennfrequenz 50 / 60 Hz Messbereich Frequenz 42 ÷...
  • Seite 22: Anschluss

    Bedienungsanleitung Multifunktionsmessgerät Wiederholfrequenz > 5 Minuten Belastungsstrom < 0,01 VA (Ri < 40 mΩ) < 0,5 VA (Ri < 10 mΩ) (Impedanz) Temperatur (interner Temperatursensor) Messbereich -40 ÷ 80°C Messunsicherheit ± 2 ºC Hilfsspannung (je nach Modell) Bereich 85 ÷ 275 VAC / 40 ÷ 100 Hz 20 ÷...
  • Seite 23 Bedienungsanleitung Multifunktionsmessgerät EMV-Störfestigkeit EN 61000 – 4 - 2 (4kV / 8kV); EN 61000 – 4 - 3 (10 V/m bis zu 1 GHz); EN 61000 – 4 - 4 (2 kV); EN 61000 – 4 - 5 (2 kV); EN 61000 –...
  • Seite 24 Bedienungsanleitung Multifunktionsmessgerät Abbildung 2: Anschlussbeispiel der digitalen Ein-/Ausgänge. Ausgang 1 ist in diesem Beispiel ein Relaisausgang (kein Standard) Seite 24 von 27 Artikel-Nr. 3700X Revision 05/2023...
  • Seite 25 Bedienungsanleitung Multifunktionsmessgerät 3700X 000A Abbildung 3: Navigationskarte Messdaten Seite 25 von 27 Artikel-Nr. 3700X Revision 05/2023...
  • Seite 26: Wartung, Service, Garantie

    Bedienungsanleitung Multifunktionsmessgerät 5 Wartung, Service, Garantie Wartung: Das Multifunktionsmessgerät benötigt während des Betriebs keine Wartung. Für einen zuverlässigen Betrieb müssen lediglich die vorgegebenen Betriebsbedingungen erfüllt werden. Das Gerät darf keinen Gewalteinwirkungen ausgesetzt werden und darf nicht in Kontakt mit Wasser oder Chemikalien kommen, die mechanische Schäden verursachen können.
  • Seite 27 Bedienungsanleitung Multifunktionsmessgerät Wöhner GmbH & Co. KG Elektronische Systeme Mönchrödener Straße 10 96472 Rödental Germany Phone +49 9563 751-0 info@woehner.com woehner.com Seite 27 von 27 Artikel-Nr. 3700X Revision 05/2023...
