MIEZ Poweranalyser

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wohner MIEZ

Inhaltszusammenfassung für wohner MIEZ

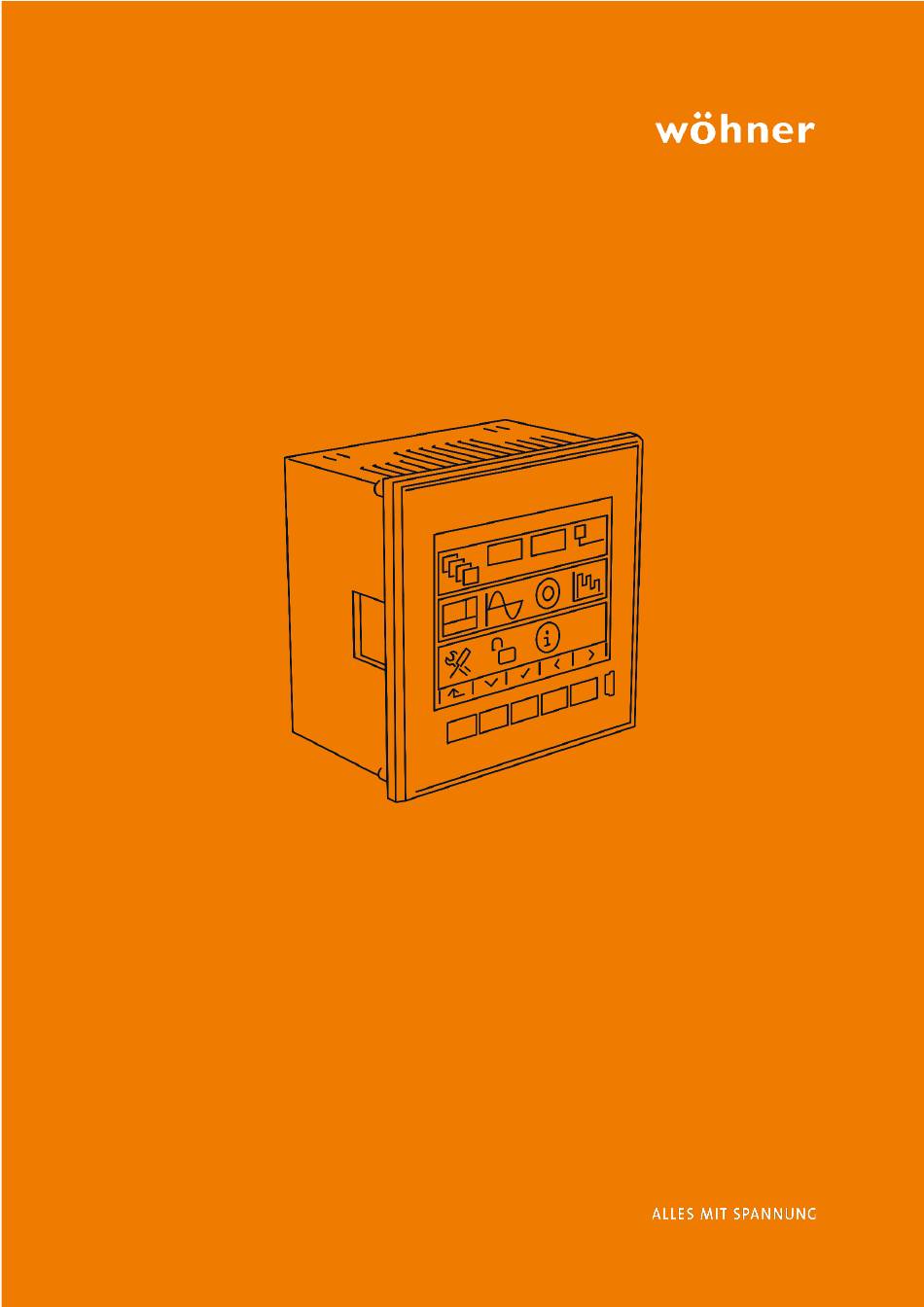

  • Seite 1 MIEZ Poweranalyser...
  • Seite 2 Installationsanleitung Poweranalyser -Diese Seite ist absichtlich leer gelassen- -This page is intentionally left blank- Seite 2 von 12 Artikel-Nr. 37010 Revision 05 / 2023...

  • Seite 3: Inhaltsverzeichnis

    Installationsanleitung Poweranalyser 1 Inhaltsverzeichnis 1 Inhaltsverzeichnis ................3 2 Installation ..................4 Montage ........................4 Spannungsversorgung ....................4 Spannungsmessung ....................5 Stromwandler anschließen ..................5 RJ45-Schnittstelle ...................... 6 USB-Schnittstelle ....................... 6 Local Bus-Schnittstelle ....................6 3 Inbetriebnahme .................. 6 Werksseitige Kommunikationseinstellungen ............. 6 Manuelle Netzwerkeinstellungen ................

  • Seite 4: Installation

    Installationsanleitung Poweranalyser 2 Installation 2.1 Montage Der Poweranalyser 37010 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92 x 92 Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen.

  • Seite 5: Spannungsmessung

    Installationsanleitung Poweranalyser 2.3 Spannungsmessung Der Poweranalyser verfügt über 3 Spannungseingänge, welche sowohl für eine direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutzschalter abzusichern.

  • Seite 6: Rj45-Schnittstelle

    Installationsanleitung Poweranalyser 2.5 RJ45-Schnittstelle Der Poweranalyser 37010 verfügt über einen Standard RJ45-Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Gerätes unten links. 2.6 USB-Schnittstelle Der Poweranalyser 37010 ist frontseitig mit einer Mini-USB Typ B-Schnittstelle ausgestattet. Über diese Schnittstelle kann mit einem PC die Konfiguration des Gerätes bearbeitet oder der Speicher vor Ort ausgelesen werden.

  • Seite 7: Stromwandler Einstellen

    Installationsanleitung Poweranalyser 1. Betätigen Sie eine beliebige Taste am Poweranalyser 37010. 2. Über die Taste 3 gelangen Sie ins Hauptmenü. 3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen bestätigen dies mit der Taste 3. 4. Navigieren Sie nun zum Punkt „Comm“ und bestätigen dies ebenfalls mit der Taste 3.

  • Seite 8: Anschluss Und Einstellungen Kontrollieren

    Installationsanleitung Poweranalyser 6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie diese mit der Taste 3 und gehen durch mehrfaches Betätigen der Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen Sie mit Taste 2. 3.4 Anschluss und Einstellungen kontrollieren Der Anschluss und die Einstellungen des Messgerätes können nun über das Display des Gerätes überprüft werden.

  • Seite 9: Stromerweiterungsmodul 37100 Konfigurieren

    Installationsanleitung Poweranalyser LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen, oder die IP-Adresse Ihres Rechners anpassen. Der Poweranalyser 37010 wird mit der IP: 10.0.0.1 ausgeliefert. • Öffnen Sie ServiceTool.Daq und wählen für eine USB-Verbindung den Punkt „COM“...

  • Seite 10: Anschluss Und Einstellungen Der Stromerweiterungsmodule 37100 Kontrollieren

    Installationsanleitung Poweranalyser jeweilige Modul durch Auswahl der Seriennummer hinzugefügt und ein Name vergeben werden. 3. Stromeingang wählen F1 – F4 sind die jeweiligen 3-phasigen Eingänge am Stromerweiterungsmodul. Unter „Parameter“ können diese aktiviert und konfiguriert werden. 4. Geräteadresse Die einzelnen Geräteadressen der Stromerweiterungsmodul-Eingänge beginnen voreingestellt ab 200, somit hat das erste Modul die Adressen von 200 (F1) –...

  • Seite 11: Technische Daten

    Installationsanleitung Poweranalyser 4 Technische Daten Spannungsversorgung 24 V: 20 ... 50 V ; 20 ... 75 V Spannungsmessung 6 … 375 V ; 8 … 660 V Frequenz 40 … 70 Hz Abtastrate 25,6 kHz Leistungsaufnahme 8 VA / 4 W Umgebungstemperatur T -20 ...
  • Seite 12 Installationsanleitung Poweranalyser Wöhner GmbH & Co. KG Elektronische Systeme Mönchrödener Straße 10 96472 Rödental Germany Phone +49 9563 751-0 info@woehner.com woehner.com Seite 12 von 12 Artikel-Nr. 37010 Revision 05 / 2023...
