Anschluss- und Verdrahtungsplan

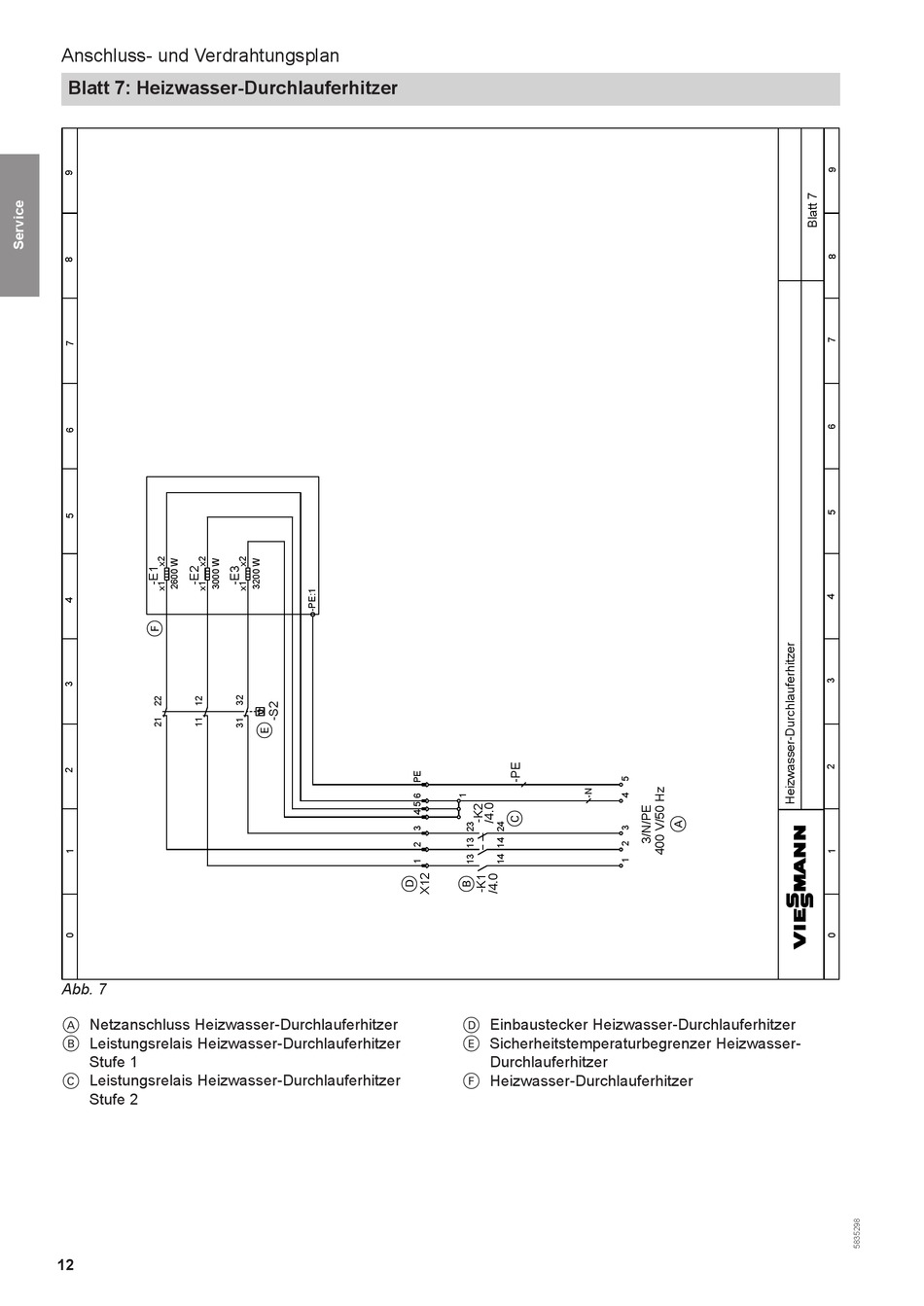

Blatt 7: Heizwasser-Durchlauferhitzer

Abb. 7
Netzanschluss Heizwasser-Durchlauferhitzer
A
Leistungsrelais Heizwasser-Durchlauferhitzer
B
Stufe 1
Leistungsrelais Heizwasser-Durchlauferhitzer
C
Stufe 2
12
Einbaustecker Heizwasser-Durchlauferhitzer
D
Sicherheitstemperaturbegrenzer Heizwasser-
E
Durchlauferhitzer
Heizwasser-Durchlauferhitzer
F
