Installieren des 2280-SSD-Laufwerks/Intel Optane-Speichermoduls
in M.2-Steckplatz eins
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem 2280-Solid-State-Laufwerk in M.2-Steckplatz 1.
ANMERKUNG: Je nach bestellter Konfiguration unterstützt Ihr Computer entweder ein 2230-Solid-State-Laufwerk oder ein 2280-
Solid-State-Laufwerk im M.2-Steckplatz eins.

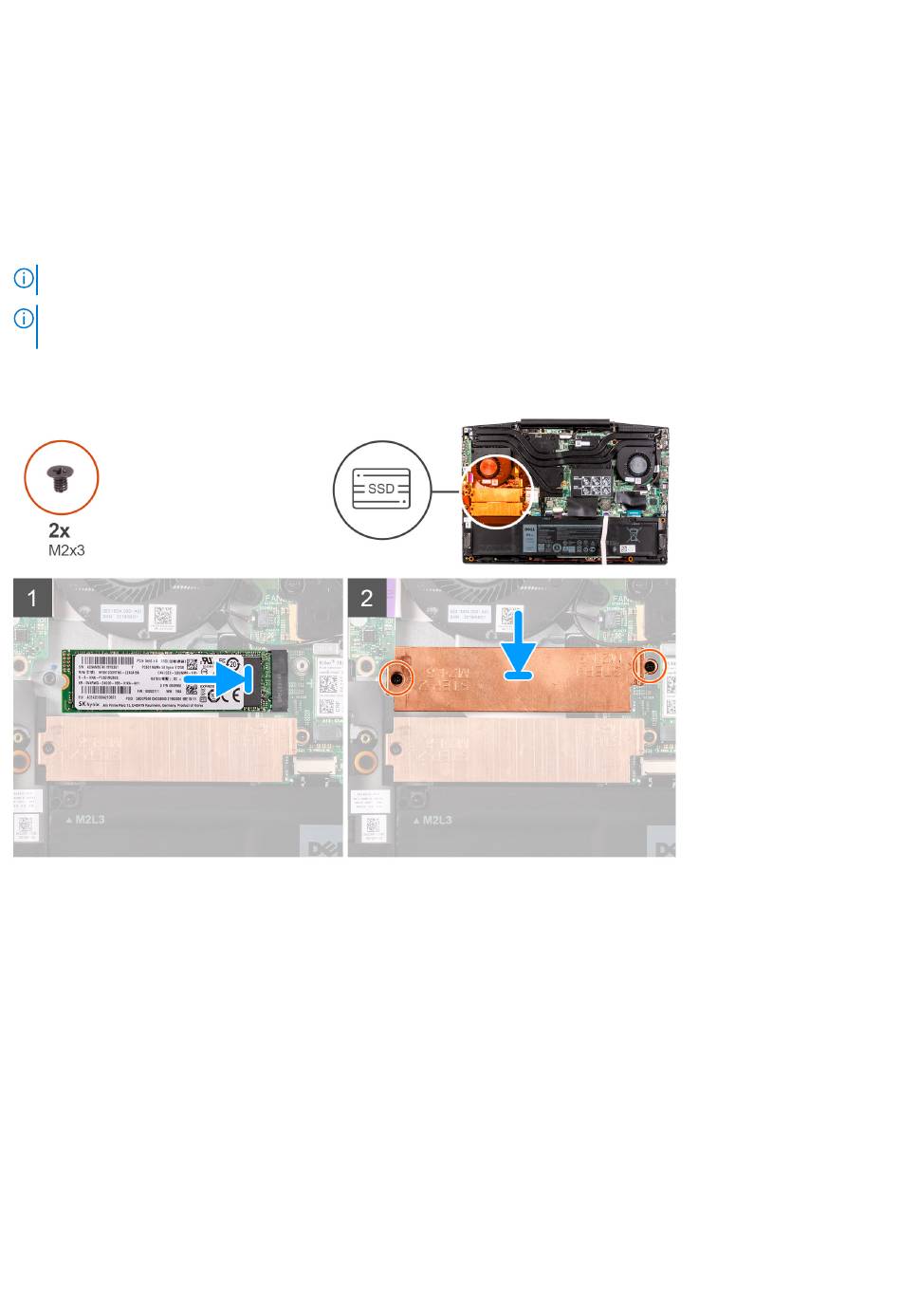

Die folgende Abbildung zeigt die Position des 2280-SSD-Laufwerks/Intel Optane-Speichermoduls, das im M.2-Steckplatz eins installiert
ist, und stellt das Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerben auf dem SSD-Laufwerk/Intel Optane-Speichermodul auf den SSD2-Steckplatz der Systemplatine aus.
2. Schieben Sie das SSD-Laufwerk/Intel Optane-Speichermodul in den SSD2-Steckplatz auf der Hauptplatine ein.
3. Platzieren Sie die SSD-Laufwerkshalterung auf dem SSD-Laufwerk/Intel Optane-Speichermodul.
4. Richten Sie die Schraubenbohrungen auf der SSD-Laufwerkshalterung mit den Schraubenbohrungen der Systemplatine sowie der
Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die zwei Schrauben (M2x3), mit der das SSD-Laufwerk/Intel Optane-Speichermodul an der Systemplatine befestigt ist,
wieder an.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
3. Überprüfen Sie, ob das Storage-Gerät ordnungsgemäß installiert ist:
a. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.
b. Drücken Sie die Taste F2, sobald das Dell Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen.
22 Entfernen und Einbauen von Komponenten
an.
Nach der Arbeit an Komponenten im Inneren des Computers.
