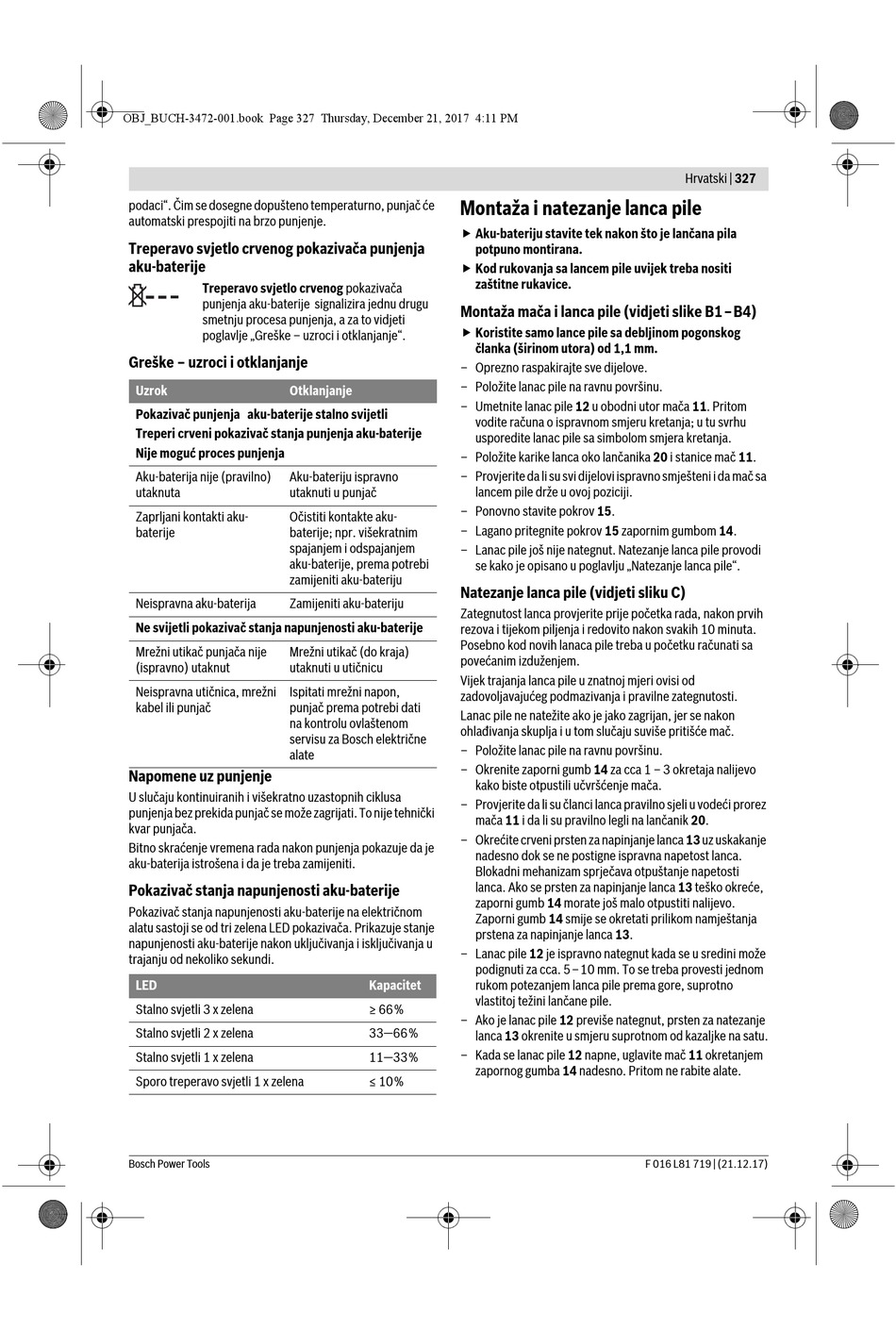

podaci". Čim se dosegne dopušteno temperaturno, punjač će
automatski prespojiti na brzo punjenje.
Treperavo svjetlo crvenog pokazivača punjenja
aku-baterije
Treperavo svjetlo crvenog pokazivača
punjenja aku-baterije signalizira jednu drugu
smetnju procesa punjenja, a za to vidjeti
poglavlje „Greške – uzroci i otklanjanje".
Greške – uzroci i otklanjanje
Uzrok Otklanjanje
Pokazivač punjenja aku-baterije stalno svijetli
Treperi crveni pokazivač stanja punjenja aku-baterije
Nije moguć proces punjenja
Aku-baterija nije (pravilno) Aku-bateriju ispravno
utaknuta utaknuti u punjač
Zaprljani kontakti aku- Očistiti kontakte aku-
baterije baterije; npr. višekratnim
spajanjem i odspajanjem
aku-baterije, prema potrebi
zamijeniti aku-bateriju
Neispravna aku-baterija Zamijeniti aku-bateriju
Ne svijetli pokazivač stanja napunjenosti aku-baterije
Mrežni utikač punjača nije Mrežni utikač (do kraja)
(ispravno) utaknut utaknuti u utičnicu
Neispravna utičnica, mrežni Ispitati mrežni napon,
kabel ili punjač punjač prema potrebi dati
na kontrolu ovlaštenom
servisu za Bosch električne
alate
Napomene uz punjenje
U slučaju kontinuiranih i višekratno uzastopnih ciklusa
punjenja bez prekida punjač se može zagrijati. To nije tehnički
kvar punjača.
Bitno skraćenje vremena rada nakon punjenja pokazuje da je
aku-baterija istrošena i da je treba zamijeniti.
Pokazivač stanja napunjenosti aku-baterije
Pokazivač stanja napunjenosti aku-baterije na električnom
alatu sastoji se od tri zelena LED pokazivača. Prikazuje stanje
napunjenosti aku-baterije nakon uključivanja i isključivanja u
trajanju od nekoliko sekundi.
LED
Stalno svjetli 3 x zelena
Stalno svjetli 2 x zelena
Stalno svjetli 1 x zelena
Sporo treperavo svjetli 1 x zelena
Bosch Power Tools
Montaža i natezanje lanca pile
 Aku-bateriju stavite tek nakon što je lančana pila
potpuno montirana.
 Kod rukovanja sa lancem pile uvijek treba nositi
zaštitne rukavice.
Montaža mača i lanca pile (vidjeti slike B1–B4)
 Koristite samo lance pile sa debljinom pogonskog
članka (širinom utora) od 1,1 mm.
– Oprezno raspakirajte sve dijelove.
– Položite lanac pile na ravnu površinu.
– Umetnite lanac pile 12 u obodni utor mača 11. Pritom
vodite računa o ispravnom smjeru kretanja; u tu svrhu
usporedite lanac pile sa simbolom smjera kretanja.
– Položite karike lanca oko lančanika 20 i stanice mač 11.
– Provjerite da li su svi dijelovi ispravno smješteni i da mač sa
lancem pile drže u ovoj poziciji.
– Ponovno stavite pokrov 15.
– Lagano pritegnite pokrov 15 zapornim gumbom 14.
– Lanac pile još nije nategnut. Natezanje lanca pile provodi
se kako je opisano u poglavlju „Natezanje lanca pile".
Natezanje lanca pile (vidjeti sliku C)
Zategnutost lanca provjerite prije početka rada, nakon prvih
rezova i tijekom piljenja i redovito nakon svakih 10 minuta.
Posebno kod novih lanaca pile treba u početku računati sa
povećanim izduženjem.
Vijek trajanja lanca pile u znatnoj mjeri ovisi od
zadovoljavajućeg podmazivanja i pravilne zategnutosti.
Lanac pile ne natežite ako je jako zagrijan, jer se nakon
ohlađivanja skuplja i u tom slučaju suviše pritišće mač.
– Položite lanac pile na ravnu površinu.
– Okrenite zaporni gumb 14 za cca 1 – 3 okretaja nalijevo
kako biste otpustili učvršćenje mača.
– Provjerite da li su članci lanca pravilno sjeli u vodeći prorez
mača 11 i da li su pravilno legli na lančanik 20.
– Okrećite crveni prsten za napinjanje lanca 13 uz uskakanje
nadesno dok se ne postigne ispravna napetost lanca.
Blokadni mehanizam sprječava otpuštanje napetosti
lanca. Ako se prsten za napinjanje lanca 13 teško okreće,
zaporni gumb 14 morate još malo otpustiti nalijevo.
Zaporni gumb 14 smije se okretati prilikom namještanja
prstena za napinjanje lanca 13.
– Lanac pile 12 je ispravno nategnut kada se u sredini može
podignuti za cca. 5–10 mm. To se treba provesti jednom
Kapacitet rukom potezanjem lanca pile prema gore, suprotno
vlastitoj težini lančane pile.
≥ 66%
– Ako je lanac pile 12 previše nategnut, prsten za natezanje
33—66%
lanca 13 okrenite u smjeru suprotnom od kazaljke na satu.
– Kada se lanac pile 12 napne, uglavite mač 11 okretanjem
11—33%
zapornog gumba 14 nadesno. Pritom ne rabite alate.
≤ 10%
