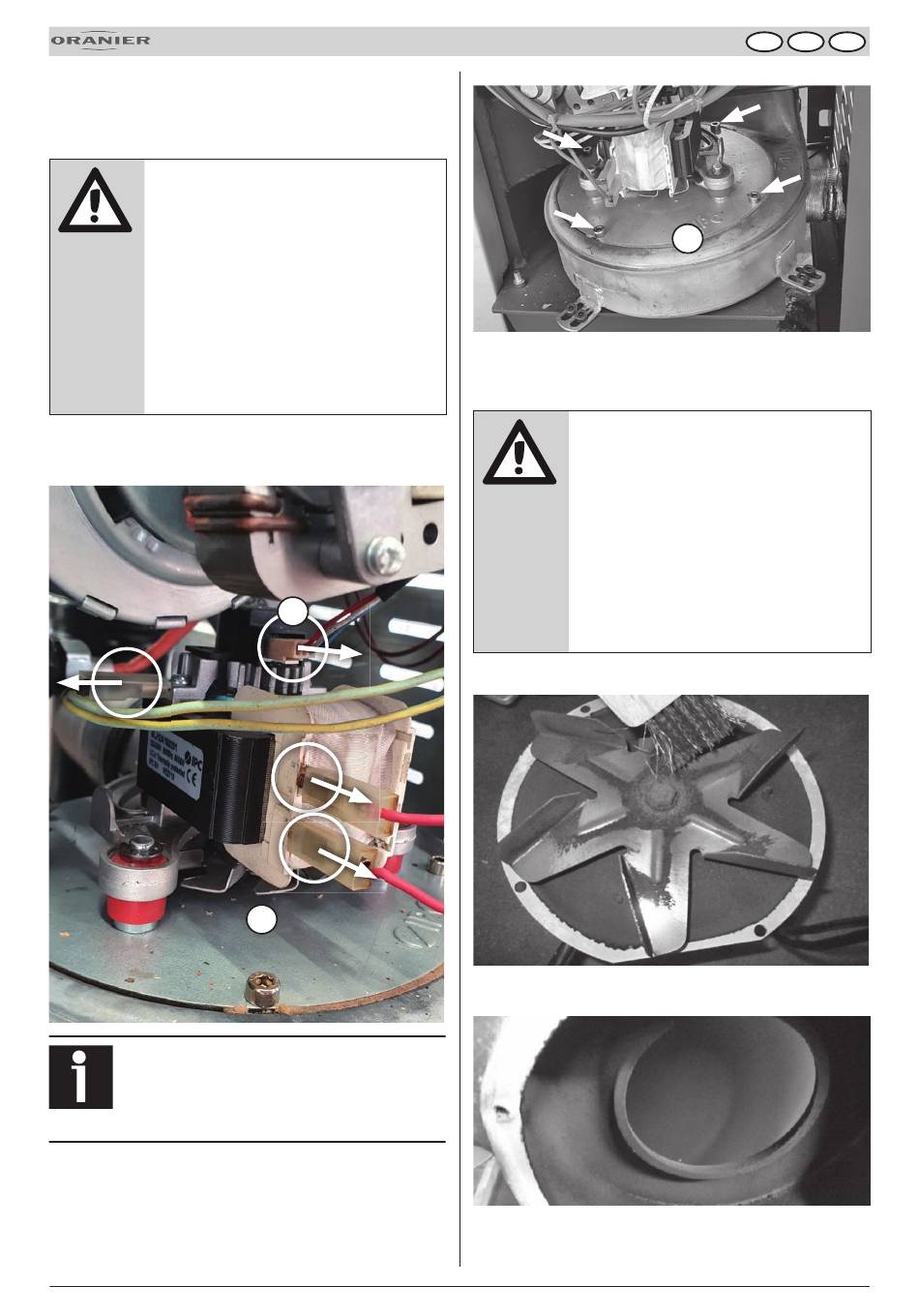

Nach Abnahme der rechten Seitenwand kann der Abgasventila-
tor (30) ausgebaut und gereinigt werden.
Gehen Sie dafür bitte wie folgt vor:
Hinweis:
► Bevor Sie die Anschlusskabel abziehen,
notieren Sie sich bitte die Kontaktbele-
gung!
Die Anschlusskabel müssen nach erfolgter
Reinigung und Wiedereinsetzen des Abgas-
ventilator (30) in das Ventilatorgehäuse unbe-
dingt wieder an die richtigen Kontakte ange-
schlossen werden!
Falsche Kontaktverbindungen führen zu
Fehlfunktion und Beschädigungen!
► Ziehen Sie die Stecker der in nachfolgender Abbildung mar-
kierten 4 Anschlusskabel vorsichtig ab.
Die Steckverbindung rechts oben im Bild (ST) kann
nicht ohne Weiteres gelöst werden:
Durch etwas Druck auf die Verriegelung an der Unter-
seite des Steckers wird die Steckverbindung entriegelt
und der Stecker kann abgezogen werden.
► Lösen Sie die 4 Schrauben (Pfeile), die den Abgasventilator
(30) mit dem Ventilatorgehäuse verbinden und heben Sie den
Abgasventilator (30) vorsichtig heraus.
Bedienungs- und Montageanleitung
12. Wartung
ST
30
Achten Sie bitte darauf, beim Herausnehmen des Abgasventila-
tors (30) Anschlusskabel und Flügelrad nicht zu beschädigen!
Hinweis:
Das Flügelrad des Abgasventilators (30) dreht
sich im Betrieb mit hoher Drehzahl.
Bei Demontage, Reinigung und späterer Mon-
tage ist daher mit größter Sorgfalt vorzugehen,
um eine Beschädigung oder Deformation des
Flügelrads unbedingt zu vermeiden.
Ein beschädigtes Flügelrad läuft mit erheblicher
Unwucht. Dies führt zumindest zu deutlich er-
höhtem Betriebsgeräusch, aber meist auch zu
Fehlfunktionen bis hin zum Komplettausfall des
Gerätes!
► Reinigen Sie vorsichtig das Flügelrad.
► Reinigen Sie das Gehäuse des Abgasventilators (30).
► Reinigen Sie anschließend den Verbindungsbereich zwischen
Ventilatorgehäuse und Rauchrohr von Ablagerungen.
54
D
AT
CH
30
ORANIER Neta
